156 — Türk Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6 Montaj
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
• Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
• Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve elektro teknik kurallar doğrultusunda
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
• Koruyucu eldiven takın.
• Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle yaralanmalar.
• Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni,
Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım
belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
• Üretici, üretim yılı, üretim numarası ve de teknik bilgileri tip levhasından
veya armatürdeki işaretlemelerden alabilirsiniz. Sıcaklık ve basınç koruması
için işletme parametrelerinin ne altına düşülmemesine ne de aşılmamasına
dikkat ediniz.
• Cihaz bir fişle (şebeke parçası) birlikte teslim edilir ve sadece topraklı bir
prize bağlanabilir.
6.1 Montaj koşulları
6.1.1 Teslimat kapsamının kontrolü
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma
sırasındaki hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
1. Mal girişinden sonra teslimatı kontrol edin.
• Eksiksizlik bakımından.
• Nakliye sebebiyle olası hasarlar açısından.
2. Hasarları belgelendirin.
3. Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
6.2 Hazırlıklar
• Montaj yeri, su baskınına karşı korunaklı, don olmayan ve iyi havalandırılan
bir kapalı alanda olmalıdır.
• Cihaz ile duvar arasında yeterli mesafe bırakın.
• Cihaza bakım, takma ve sökme işlemleri için ulaşılabilmelidir.
6.3 Uygulama
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya sistem üniteleri nedeniyle cihaza fazladan
yük binebilir.
• Cihazdan sisteme giden boru bağlantılarını gerilimsiz ve titreşimsiz
(momentsiz) monte etmeye dikkat edin.
• İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
Cihazı tesis sistemine monte edin.
Montaj sırasında aşağıdaki gibi ilerleyin:
1. İçme suyu şebekesinden cihaza ilgili bağlantı hatlarını döşeyin.
– Su sirkülasyonunda kesatlık olmamasına dikkat edin.
2. Çıkış taraflı hattı cihazdan tesis sistemine doğru döşeyin.
– Cihazın çıkış taraflı hattı için ilgili bir boyut (uzunluk / çap) seçin.
– Bu hattaki basınç kaybının her işletim durumunda < 0,3 bar
olduğuna dikkat edin.
3. Döşemeden sonra hatları titiz bir şekilde yıkayın.
– Kirlenmelerden dolayı hasarlar bu şekilde önlenmiş olur.
4. Cihazın doğru akış yönüne dikkat edin.
– Armatür gövdesindeki akış yönünün işaretine dikkat edin.
5. Cihazı, içme suyu şebekesinin bağlantı hattı ile tesis sisteminin çıkış hattı
arasına monte edin.
– Birlikte teslim edilen vida bağlantısını kullanın.
6. Yeterli boyutta (uzunluk / çap) bir tahliye hattını cihaza monte edin.
– Huni bağlantısında atık su sistemine, geçerli DIN EN 12056 normuna
uyulması açısından dikkat edin.
Cihazın montajı tamamlanmıştır.
13443’e uygun bir içme suyu filtresi ve bir su sayacı tertibatı
• Bu vasıtayla sürekli ve kusursuz bir fonksiyon sağlanmış olur.
Bilgi!
Bir su arıtımı kullanımında ek bir basınç sensörü kullanın.

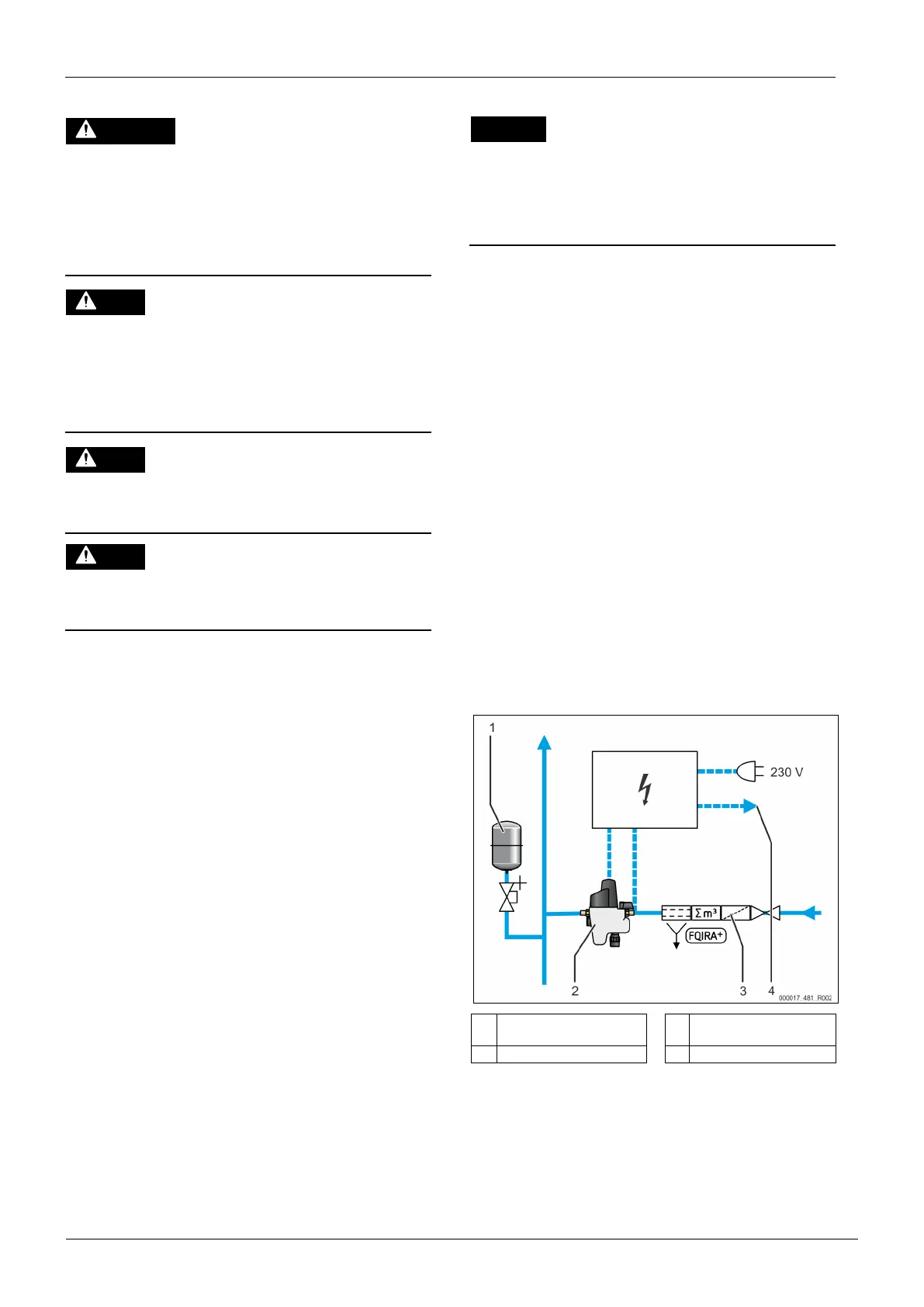

6.4 Devre şeması
1
Membranlı basınç genleşme
haznesi
3 Kontak su sayacı
2 Takviye armatürü Fillcontrol 4 Genel arıza
