Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Latviski —
Savainošanās risks, izplūstot zem spiediena esošam šķidrumam
Nepareizi veicot montāžu, demontāžu, vai apkopes darbu laikā, pie
savienojumiem var gūt apdegumus un traumas, ja pēkšņi zem spiediena
izplūst karsts ūdens vai karsts tvaiks.
• Nodrošiniet profesionālu montāžu, demontāžu vai apkopes izpildi.
• Pirms veicat savienojumu montāžu, demontāžu vai apkopi,
pārliecinieties, ka iekārta nav zem spiediena.
Apdedzināšanās risks pie karstām virsmām
Pārāk augstas virsmas temperatūras dēļ apkures sistēmās var gūt ādas
apdegumus.
• Lietojiet aizsargcimdus.
• Iekārtas tuvumā izvietojiet atbilstošus brīdinājumus.
Kritienu vai triecienu izraisīts savainošanās risks
Montāžas laikā var gūt sasitumus, nokrītot iekārtas daļām vai saduroties ar
tām.
• Lietojiet personīgo aizsargaprīkojumu (aizsargķiveri, aizsargapģērbu,
aizsargcimdus, aizsargapavus).
Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas,
ekspluatācijas sākšanas un apkopes apliecinājumā. Šī nosacījuma
izpilde nodrošina garantijas prasību atzīšanu.
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex” rūpnīcas klientu servisam.
• Informāciju par ražotāju, ražošanas gadu, izstrādājuma numuru un
tehniskajiem datiem skatiet datu plāksnītē vai marķējumos uz armatūras.
Ievērojiet, ka ekspluatācijas apstākļos temperatūras un spiediena
nodrošināšanas parametri nedrīkst būt ne lielāki, ne mazāki par
norādītajām vērtībām.
• Ierīces komplektā ietilpst spraudnis (barošanas bloks), kuru drīkst pieslēgt
tikai pie iezemētas kontaktligzdas.
6.1 Montāžas nosacījumi
6.1.1 Piegādes stāvokļa pārbaude
Iekārta pirms piegādes tiek rūpīgi pārbaudīta un iepakota. Tomēr nav iespējams
novērst bojājumus, kas var rasties transportēšanas laikā.
Rīkojieties šādi:
1. Pēc preces saņemšanas pārbaudiet sūtījumu.
• Vai tas ir pilnā komplektācijā.
• Vai tam nav transportēšanas laikā radītu bojājumu.
2. Bojājumus dokumentējiet.
3. Lai iesniegtu sūdzību par bojājumiem, sazinieties ar transportuzņēmumu.
6.2 Sagatavošanās darbi
• Iemontēšanas vietai jābūt nesasalstošai un labi vēdinātai telpai, kas ir
pasargāta no plūdiem.
• Novietojiet ierīci pietiekamā attālumā no sienas.
• Ierīcei jābūt pieejamai apkopes, montāžas un demontāžas veikšanai.
6.3 Darbu veikšana
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Nodrošiniet bez sprieguma un vibrācijas (bez griezes momenta)
cauruļu savienojumu montāžu iekārtai ar sistēmu.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
Piemontējiet ierīci pie kopējās sistēmas.
Veiciet montāžu, kā aprakstīts tālāk.
1. Uzstādiet atbilstīgas cauruļvadus ierīces pieslēgumam dzeramā ūdens
sistēmai.
– Raugiet, lai ūdens kontūrā nesastāvētos.
2. Uzstādiet izejas puses cauruļvadu no ierīces uz kopējo sistēmu.
– Izvēlieties ierīces izejas puses cauruļvadu atbilstīgā izmērā
(garums/diametrs).
– Raugiet, lai šajā cauruļvadā spiediena zudums jebkurā darbības
stāvoklī būtu < 0,3 bar.
3. Pēc cauruļvadu uzstādīšanas rūpīgi izskalojiet tos.
– Tādējādi tiek novērsti bojājumi, kurus var radīt netīrumi.
4. Ievērojiet pareizo ierīces plūsma virzienu.
– Ievērojiet plūsmas virziena atzīmes uz armatūras korpusa.
5. Piemontējiet ierīci starp dzeramā ūdens sistēmas pieslēguma cauruļvadu
un izejas cauruļvadu uz kopējo sistēmu.
– Izmantojiet komplektā iekļauto pieslēguma skrūvsavienojumu.
6. Piemontējiet pie ierīces pietiekama lieluma (garums/diametrs)
novadīšanas cauruļvadu.
– Pieslēdzot piltuvi pie notekūdeņu sistēmas, ievērojiet spēkā esošo
standartu DIN EN 12056.
Ierīces montāža ir pabeigta.
Norādījums!
Izmantojiet dzeramā ūdens filtru atbilstīgi DIN EN
13443 un ūdens
• Tā tiek nodrošināta ilgstoša darbība bez traucējumiem.
lietota ūdens attīrīšanas iekārta, izmantojiet papildu spiediena

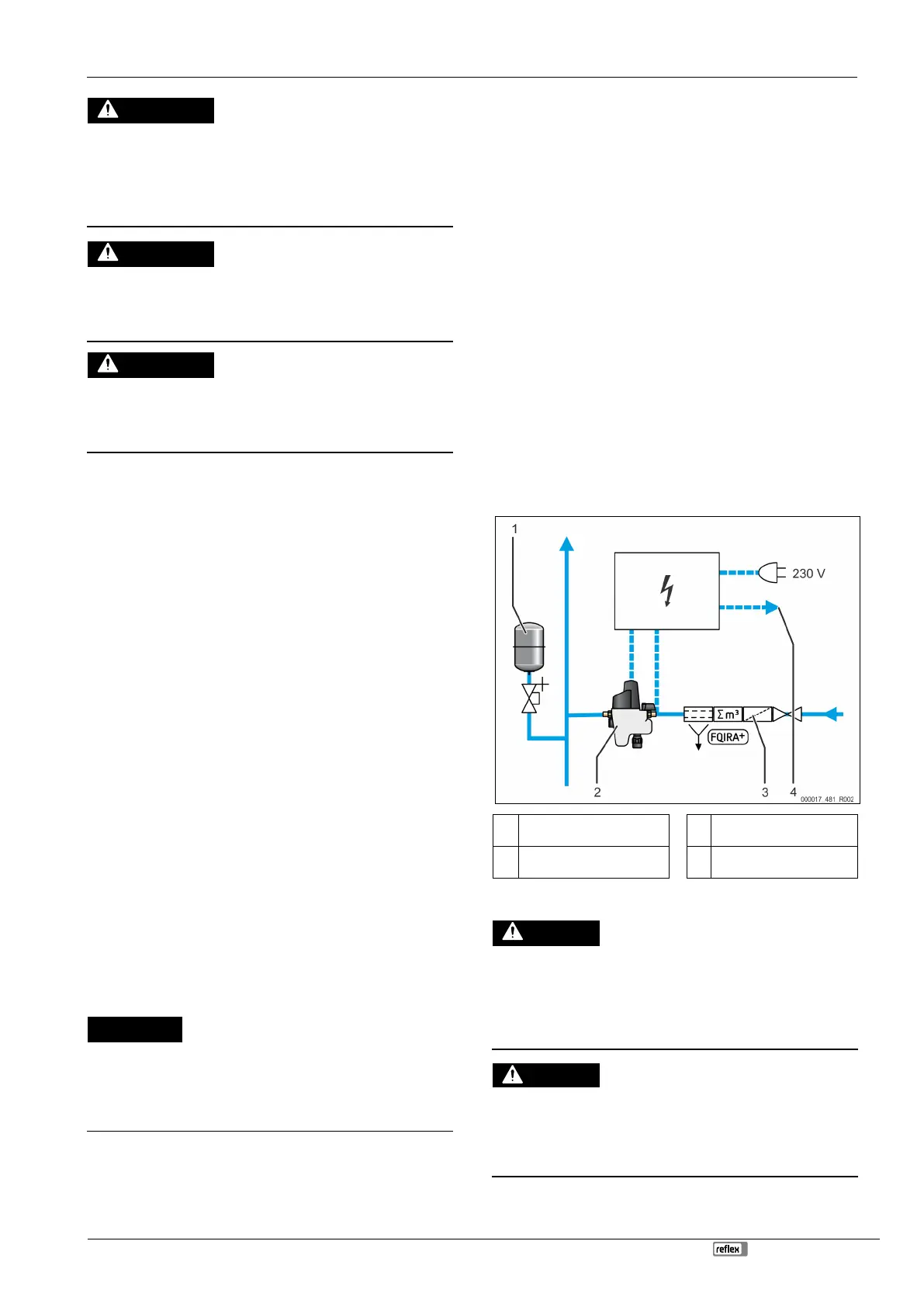

6.4 Savienojumu shēma
1
Membrānas tipa-spiediena
izplešanās tvertne
3 Kontakta ūdens skaitītājs
2
“Fillcontrol” papildināšanas
armatūra
4 Vispārīgs traucējums
6.5 Strāvas pieslēgums
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā.
Pieskaroties strāvu vadošām daļām, var gūt dzīvībai bīstamas traumas.
• Pārliecinieties, ka sistēma, kurā paredzēts iebūvēt iekārtu, ir atslēgta no
sprieguma.
• Nodrošiniet, ka sistēmu nevar ieslēgt citas personas.
• Nodrošiniet, ka iekārtas elektropieslēguma montāžas darbus veic tikai
profesionāls elektriķis un saskaņā ar elektrotehnikas noteikumiem.
Dzīvībai bīstami savainojumi strāvas trieciena rezultātā
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no
strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
