Primeira colocação em serviço
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Português —
6.5 Ligação elétrica
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que a instalação onde o aparelho vai ser montado está
desligada da corrente.
• Assegurar que a instalação não possa voltar a ser ligada por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas.
Lesões fatais causadas por choque elétrico
Em certas partes da placa de circuitos do aparelho pode estar presente uma
tensão de 230 V, mesmo depois de desligar a ficha da corrente.
• Antes de remover as coberturas, desligar a unidade de comando do
aparelho completamente da corrente.
• Certificar-se de que a placa de circuitos não está sob tensão.
A alimentação elétrica do aparelho vem preparada de fábrica:
• Fonte de alimentação para tomada.
• Ficha para conector jack fêmea.
A instalação da cablagem elétrica deve ser realizada por um técnico, de acordo
com as normas nacionais e locais aplicáveis.
Tem de estar disponível em obra uma tomada com uma tensão de 230 V para a
ligação.

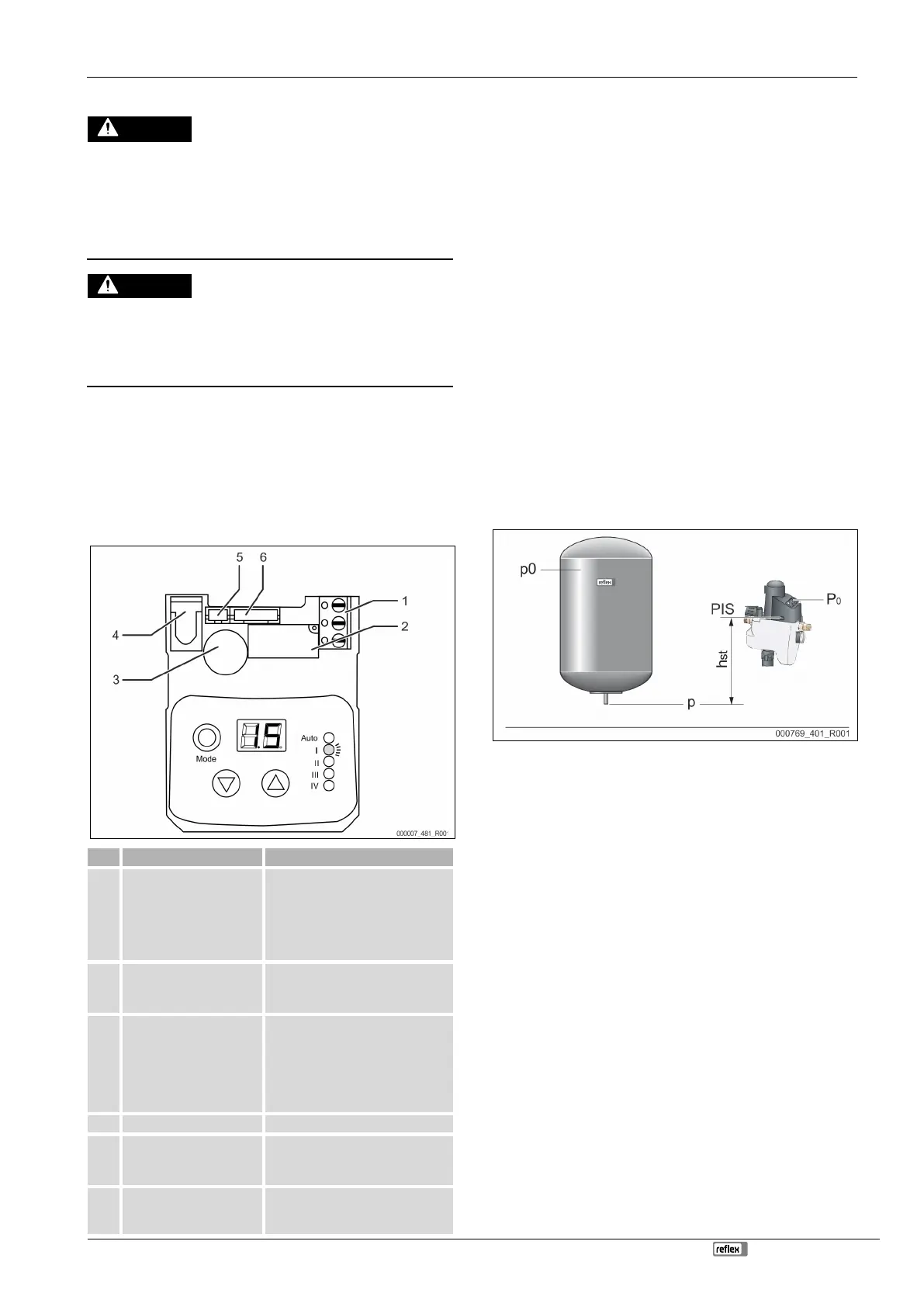

6.5.1 Esquema de terminais
Atribuição (da esquerda para a direita)
1
Contacto de mensagem de
falha sem potencial para
transmissão ao sistema
central de gestão técnica do
edifício /
terminal de 3 pinos
• Circuito em ponte (no modo
normal, ponte entre 1+2, em
caso de erro entre 2+3)
• Raiz
• Comutador para inversão da
função dos interruptores 1+2
2
Sensor de pressão - PH
Connector 3 pinos
• Alimentação, sensor de pressão
• Massa, sensor de pressão
• Sinal, sensor de pressão
3 Motor,
microinterruptor,
pilha - PH Connector 6 pinos
• Pólo +, pilha
• Massa, pilha
• Massa, motor
• Alimentação, motor
• Microinterruptor
• Microinterruptor
4 Transmissor de sinal
5
Sensor de pressão - PH
Connector 3 pinos
• Alimentação, sensor de pressão
• Massa, sensor de pressão
• Sinal, sensor de pressão
6
Terminal de ficha da válvula
esférica motorizada
integrada
7 Primeira colocação em serviço
Nota!
Confirmar a correta realização da montagem e colocação em serviço no
certificado de montagem e colocação em serviço. Esta é uma condição
indispensável para poder acionar a
garantia.
Contratar o serviço de assistência da Reflex para realizar a
primeira colocação em serviço e a manutenção.
7.1 Condições de colocação em serviço
• A montagem do aparelho foi concluída.
• As ligações ao sistema e à rede de água potável foram estabelecidas.
• Todos os dispositivos de corte do sistema e da rede de água potável foram
instalados.
• A ligação elétrica foi estabelecida de acordo com as normas nacionais e
locais aplicáveis.
• As tubagens de distribuição que conduzem ao aparelho foram lavadas e
limpas de resíduos de soldadura e de sujidade.
• A ligação do funil de descarga ao sistema de águas residuais foi
estabelecida de acordo com a norma DIN EN 12056 aplicável.
• O manómetro fornecido com o equipamento foi montado no redutor de
pressão.
7.2 Determinar a pressão de serviço mínima P
0
para o comando
A pressão de serviço mínima "P
0
" é necessária para sistemas com um vaso de
expansão com membrana.
Calcular a pressão de serviço mínima "P
0
" para o aparelho:
• O aparelho está instalado ao mesmo nível (h
st
= 0) do vaso de expansão
com membrana:
P
0
= p0
• O aparelho está instalado abaixo do vaso de expansão com membrana:
P
0
= p0 + h
st
/ 10
• O aparelho está instalado acima do vaso de expansão com membrana:
P
0
= p0 - h
st
/ 10
P
0
Pressão de serviço mínima em bar
p0 Pressão de pré-carga do vaso de expansão com membrana em bar
h
st
Altura estática em m
Nota!
A pressão de enchimento para a reposição de água da rede no sistema
é calculada como se segue:
Pressão de enchimento ≥ P
0
+ 0,3 bar
Nota!
Durante o planeamento, assegurar que o intervalo de serviço do
aparelho fica dentro do intervalo de serviço da manutenção de pressão,
entre a pressão inicial "PA" e a pressão final "PE".
