Description de l'appareil
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Français —
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d’entretien erroné, il existe un risque
de brûlures et de blessures au niveau des raccords dû à la sortie soudaine
d’eau ou de vapeur chaudes sous pression.
• Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
• Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
4 Description de l'appareil
4.1 Description
L’appareil a été conçu en vue du remplissage et de la réalimentation contrôlés et
exigés en toute sécurité conformément à la norme DIN EN 1717 des systèmes
d’eau de refroidissement et de chauffage avec de l’eau fraîche en provenance du
réseau d’eau potable. La technique de séparation intégrée « BA » (selon
DIN EN 12729) empêche le reflux de l’eau de l’installation depuis les systèmes
d’eau de chauffage et de refroidissement dans le réseau d’eau potable. L’appareil
est homologué pour un raccordement entre le réseau d’eau potable et les
systèmes d’eau de chauffage et de refroidissement conformément à la norme
DIN EN 12828.

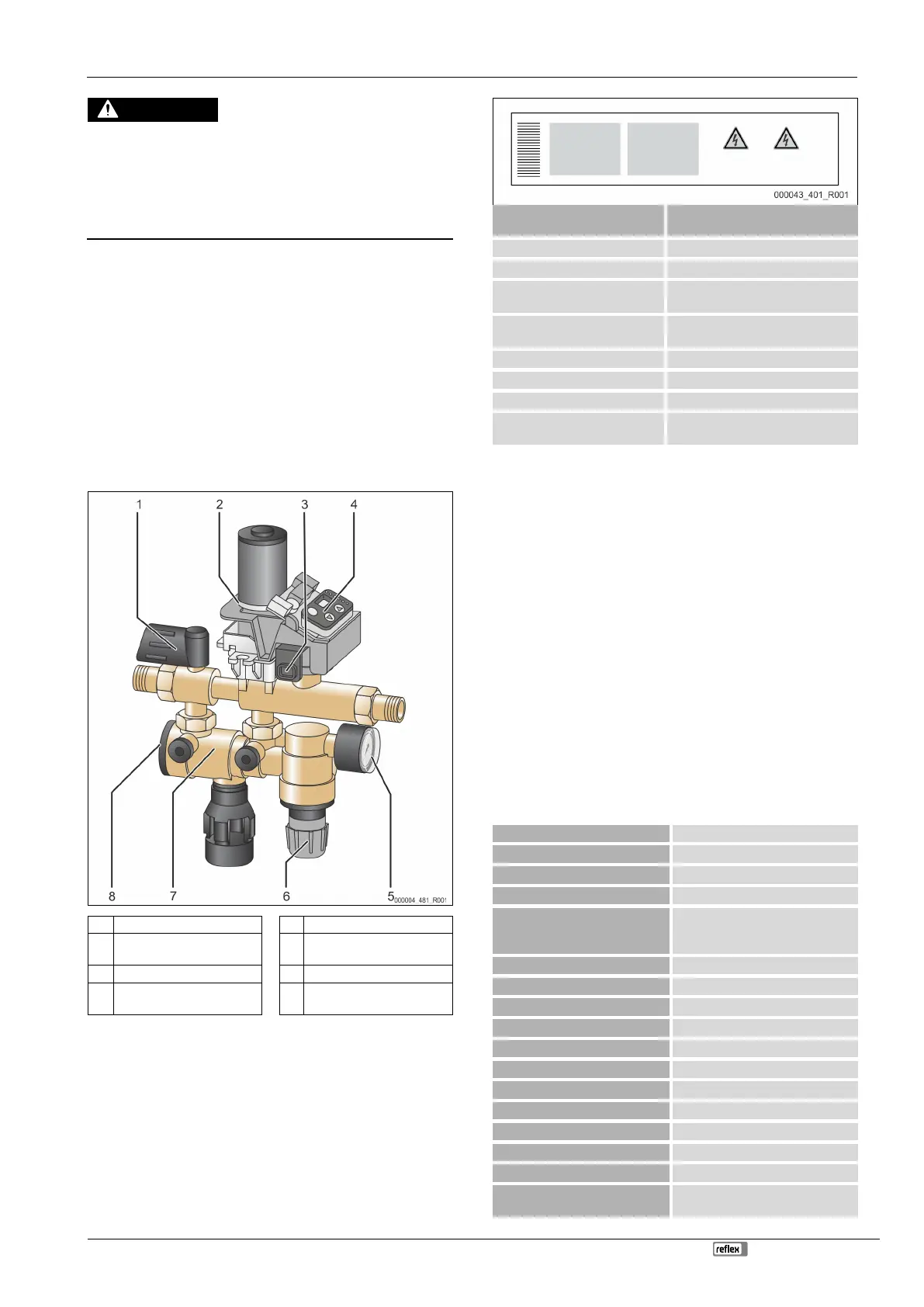

4.2 Synoptique
1 Sectionnement 5 Manomètre
2
Robinet à boisseau sphérique
motorisé
6 Réducteur de pression
3 Capteur de pression 7 Technique de séparation
4
Commande / panneau de
contrôle
8
Obturateur de la technique de
séparation
L’appareil se compose d’un équipement d’arrêt, d’une technique de séparation,
d’un piège à particules, d’un capteur de pression, d’un robinet à boisseau
sphérique motorisé, d’un réducteur de pression avec manomètre de contrôle et
d’une commande. La plage de réglage du réducteur de pression est comprise
entre 0,5 et 5 bar.
Le boîtier est en laiton. Les parties internes et la trémie d’écoulement sont en
plastique et élastomère de grande qualité (EPDM).
4.3 Identification
4.3.1 Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le
fabricant, l'année de fabrication et le numéro de fabrication, ainsi que les
caractéristiques techniques.
Inscription sur la plaque
signalétique
Type Désignation de l’appareil
Min. / max. allowable pressure PS
Pression minimale / maximale
admissible
Max. allowable flow temperature of
Température aller maximale admissible
Min. / max. working temperature TS Température de service min. / max. (TS)
Year of manufacture Année de fabrication
Max. system pressure Pression système max.
Min. operating pressure set up on
site
Pression de service minimale réglée sur
site
4.4 Étendue de la livraison
L’étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
est indiqué sur l’emballage.
Équipement de base pour le robinet de réalimentation :
• Appareil
• Mode d’emploi
• Alimentation électrique
• Raccord vissé pour raccordement
• Manomètre
4.5 Équipement supplémentaire en option
Les équipements supplémentaires suivants sont disponibles pour l’appareil :
• Compteur d’eau à impulsions « FQIRA+ ».
• Adoucissement avec Reflex « Fillsoft ».
• Capteur de pression Reflex « FE »
Remarque !
Des modes d’emploi distincts sont livrés avec les équipements
complémentaires.
5 Caractéristiques techniques
Température ambiante admissible > 0 – 45 °C
Niveau sonore 55 dB
Puissance électrique 350 W
Raccordement électrique
230 V / 50 Hz (2 m de câble de
raccordement avec alimentation
électrique et connecteur)
Protection par fusibles 4 A
Poids 3,0 kg
Hauteur 304 mm
Largeur 240 mm
Profondeur 91 mm
Raccord entrée RP ½“
Raccord sortie RP ½“
Puissance de réalimentation ≤ 500 l/h
Pression d’alimentation max. 10 bar
Pression d’alimentation min. P
0
+ 1,3 bar
Pression de distribution max. ≤ 1,5 bar
Surpression de fonctionnement
admissible
10 bar
