Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Norsk —
4. Sett inn nettdelen.
– Etter ca. 4 sekunder viser displayet systemtrykket.
– LED- visningen "Auto" (2) blinker grønt som visuelt signal.
5. Trykk på modus-tasten (5) i 4 sekunder.
– LED "I" (3) blinker i 0,5 sekunders rytme som visuelt signal.
– Den forinnstilte verdien fra verkstedet for minimum driftstrykk "P
0
"
vises i displayet.
6. Trykk på velgertastene (4) for å stille inn nødvendig minimum driftstrykk
"P
0
".
7. Trykk deretter en gang til på modus-tasten (5) for å bekrefte innleggingen
av minimum driftstrykk "P
0
".
Innleggingen av minimum driftstrykk "P
0
" er ferdig.
Merk!
Ved behov kan man ved å trykke på "modus"
-tasten (5) aktivere
etterfyllingsautomatikken i 3
sekunder.
LED-en "Auto" lyser konstant grønt ved aktivering.
7.2.2 Stille inn trykkreduksjon
Trykkreduksjonen til apparatet er fra fabrikken stilt inn på 3,0 bar.
Innstillingstrykket for apparatet må stilles inn med trykkreduksjonen.
– Innstillingstrykk minimum: Minimum driftstrykk P
0
+ 0,5 bar
– Innstillingstrykk maksimum: Utløsertrykket til sikkerhetsventilen fra
anleggssystemet p
sv
– 0,5 bar.
Still inn trykkreduksjonen som følger:
1. Fjern isolasjonen til apparatet.
2. Forsikre deg om at inngangstrykket er minst 1,3 bar høyere enn ønsket
minimum driftstrykk "p
0
".
3. Løsne trykkinnstillingshåndtaket ved å trekke det ned.
4. Still inn nødvendig trykk.
– Utgangstrykket kan økes ved å vri trykkinnstillingshåndtaket med
urvisere, eller reduseres i motsatt retning.
5. Monter et testmanometer.
6. Les av den valgte innstillingen direkte på testmanometeret, 4.2
"Oversiktsvisning", 112.
7. Etter innstilling av det nødvendige trykket skyver du
trykkinnstillingshåndtaket opp igjen for å låse det.
8. Demonter testmanometeret.
Innstillingen er ferdig.
7.2.3 Fylle anlegget med vann
Fyll anleggssystemet med ferskvann fra drikkevannsnettet.
Gå fram på denne måten:
1. Trykk og hold nedover-tasten og trykk samtidig, i løpet av to sekunder, tre
ganger på oppover-tasten på betjeningsfeltet til styringen.
– LED-en "III" (fylletid) tenner og fyllingen starter.
2. Trykk to ganger på "modus"-tasten og fyllingen av anleggssystemet blir
stoppet.
LED-en "Auto" lyser grønt og fyllingen av anleggssystemet er avsluttet.
Under fyllingen av anleggssystemet blir det innlagte fylletrykket holdt
(løpetidsovervåkningen og syklusovervåkningen er avslått i denne tiden).
Merk!
Fyllingen av anlegget kan kun startes når det innstilte er
-trykket er
Merk!
Fyllingen av anleggssystemet avsluttes automatisk etter to timer.
Merk!
Blir tiden for fylling av anleggssystemet overskredet etter to timer, avgis
det en feilmelding.
8.3 "Feilmeldinger", 115.
7.2.4 Rengjøre smussfangeren
Rengjør smussfangeren etter fylling av anleggssystemet med ferskvann, 9
"Vedlikehold", 116.
8 Drift
8.1 Driftstyper
8.1.1 Automatisk drift
I automatikkdrift overvåker styringen ettermateprosessen.

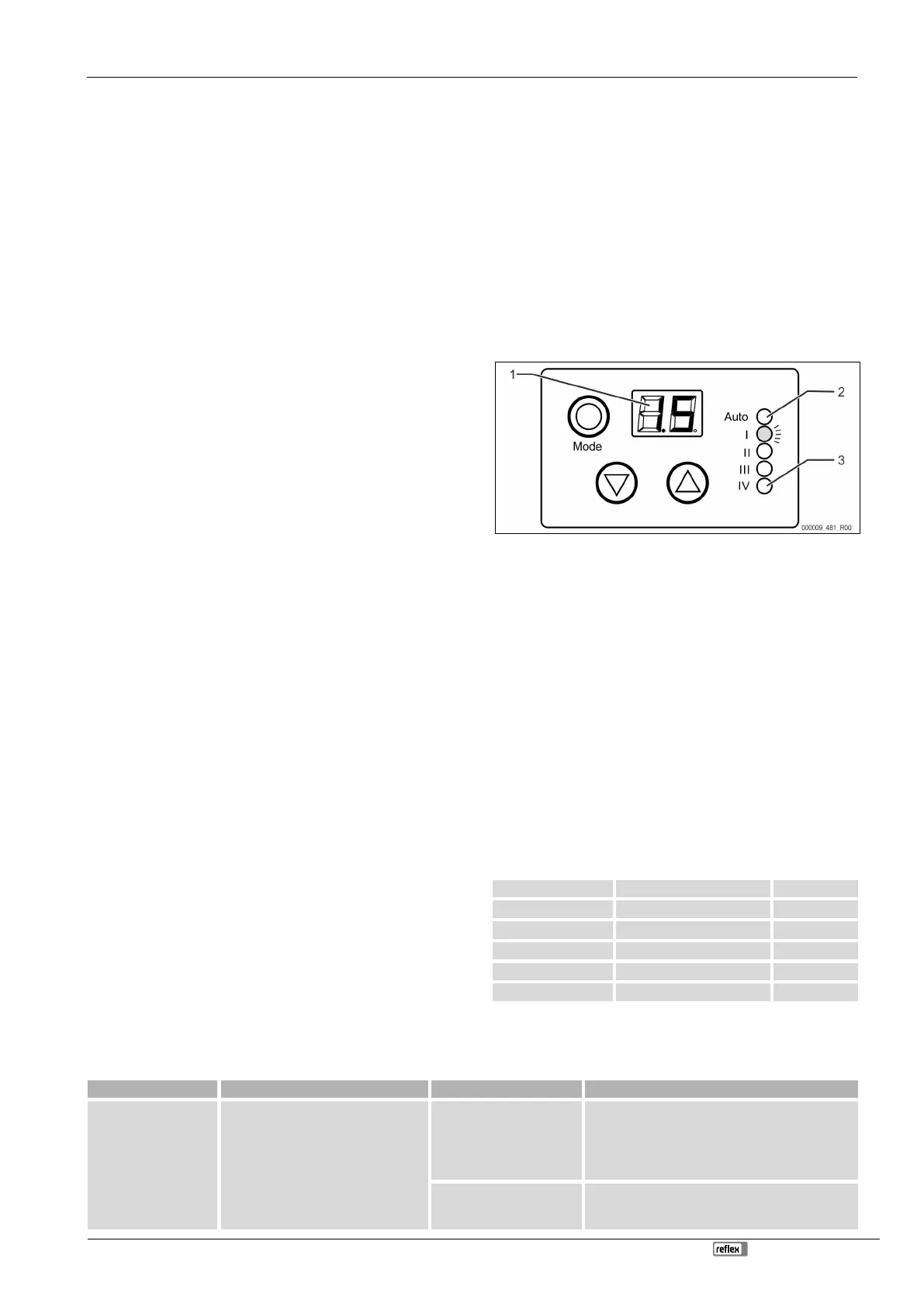

• LED-en "Auto" (2) lyser grønt. I displayet (1) vises er-trykket.
• Ved underskridelse av skal-verdien blir det ettermatet ferskvann fra
drikkevannsnettet.
• Ved overskridelse av den andre skal-verdien slås ettermatingen av.
• Under ettermating lyser LED-en "Auto" (2) grønt, og samtidig blinker LED-
en "IV" (3) rødt som visuelt signal.
Merk!
Gangtiden til ettermatingen og ettermatesyklusen blir overvåket. Ved
overskridelse sperrer apparatet ettermatingen og en tilsvarende
feilmelding blir aktivert.
8.1.2 Nødstengefunksjon
Ved et spenningsutfall blir nødstengefunksjonen utløst. Apparatet blir slått av:
• Motorkulekranen lukkes via det innebygde batteriet.
• Etter avslutning av lukkeprosessen blir ikke lenger elektronikken forsynt fra
batteriet.
– Det er ikke mulig med flere handlinger.
8.2 Fabrikkinnstillinger i servicemenyen
Visning 1 LED "II" Etterfyllesykluser 3 sykluser
Visning 2 LED "III" Fylletid (første fylling) 2 timer
Visning 3 LED "IV" Maks. ettermatetid 10 min
Visning 4 Akustisk signal PÅ
Visning 5 Lukkepunkt for hysterese 0.3 bar
Visning 6 Åpningspunkt for hysterese 0.1 bar
8.3 Feilmeldinger
Årsak til / retting av feilen
E1 "Auto" blinker rødt • Ettermatingstid overskredet
• Ettermatingssykluser overskredet
Ettermatingen pågår lenger
enn 10 min.
• Søk etter og reparer lekkasjer i nettet
• Kontroller innstillingen av trykkreduksjonen
• Kvittere feil (trykk "modus"-tasten 3 sek.)
• Ved bruk av en vannbehandling må den eksterne
trykksensoren "reflex FE" monteres
De maks. 2 EM-syklusene i
løpet av én time ble
overskredet.
• Søk etter og reparer lekkasjer i nettet
• Kontroller innstillingen av trykkreduksjonen
