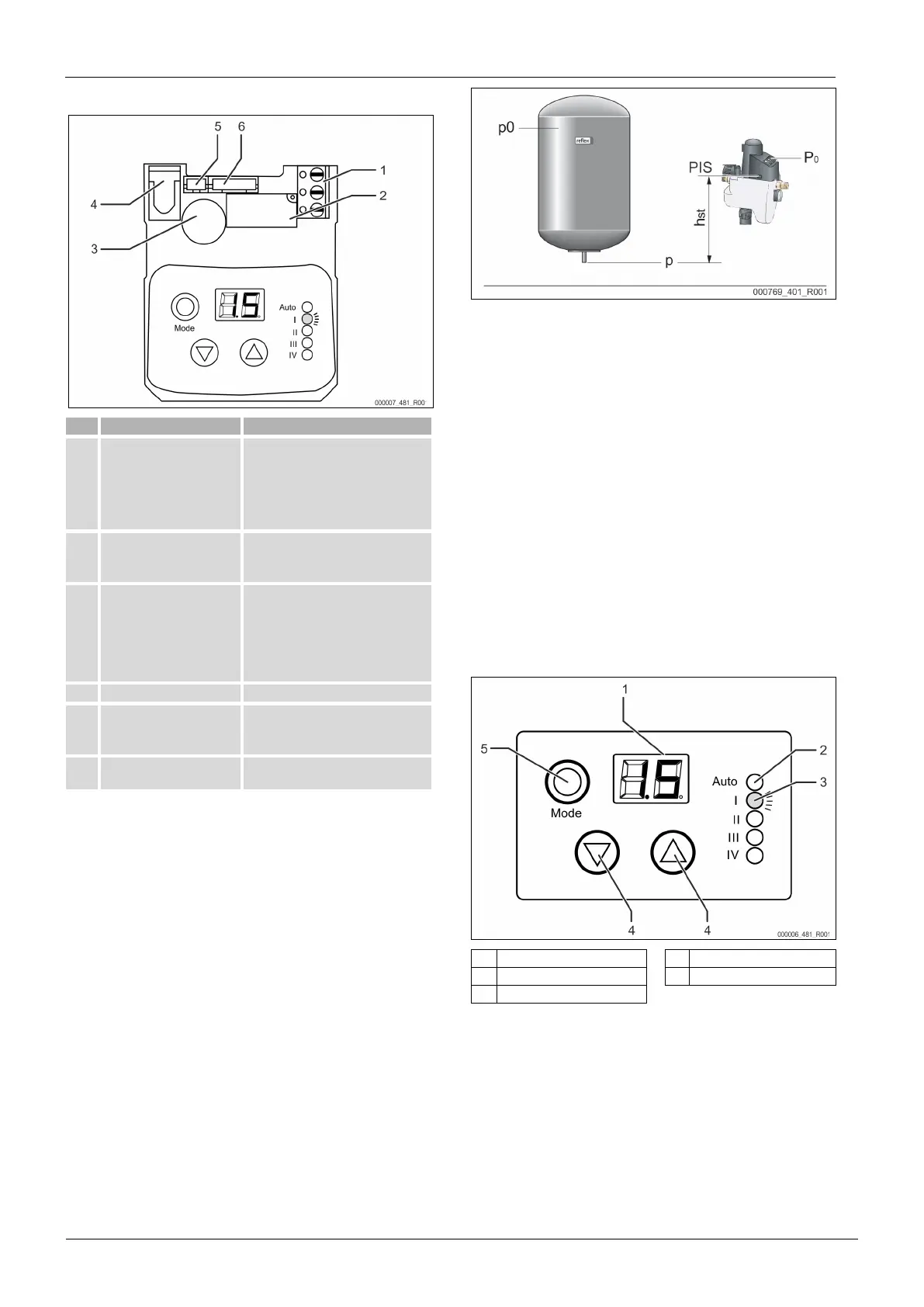

66Slovenščina Fillcontrol Plus Compact03.05.2022 - Rev. D
6.5.1 Priključni načrt
Št.
Oznaka
Zasedba (od leve na desno)
1
Kontakt najave motenj brez
potenciala za posredovanje k
vodilni tehnologiji stavbe
Sponka, 3-polna
Stikalni most (v normalnem
obratovanju most med 1+2, v
primeru napake med 2+3)
Koren
Preklopnik za obrnitev funkcije
stikal 1+2
2
Tlačni senzor - PH-konektor,
3-polni
Napajanje za tlačni senzor
Masa tlačnega senzorja
Signal tlačnega senzorja
3 Motor,
Mikrostikalo,
Baterija - PH-konektor,
6-polni
+pol baterije
Masa baterije
Masa motorja
Napajanje za motor
Mikrostikalo
Mikrostikalo
4 Dajalnik signala
5
Tlačni senzor - PH-konektor,
3-polni
Napajanje za tlačni senzor
Masa tlačnega senzorja
Signal tlačnega senzorja
6
Vtična sponka integrirane
motorne krogelne pipe
7 Prvi zagon
Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
7.1 Pogoji za zagon
Aparat je montiran.
Priključki do sistema naprav in omrežja pitne vode so izdelani.
Vse zapore do sistema naprav in omrežja pitne vode so izdelane.
Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.
Cevovodi do aparata so sprani, nesnaga in varilni ostanki so odstranjeni iz
njih.
Priključek odvodnega lijaka na sistem za odpadne vode je izdelan v skladu
s standardom DIN EN 12056.
Priložen manometer je montiran na regulator tlaka.
7.2 Določitev minimalnega obratovalnega tlaka P
0
za krmilje
Za sisteme naprav z membransko tlačno raztezno posodo je potreben minimalni
obratovalni tlak „P
0
“.
Minimalni obratovalni tlak „P
0
“ za aparat določite tako:
Aparat je inštaliran na istem nivoju (h
st
= 0) kot membranska tlačna
raztezna posoda:
P
0
= p0
Aparat je inštaliran nižje od membranske tlačne raztezne posode:
P
0
= p0 + h
st
/ 10
Aparat je inštaliran višje od membranske tlačne raztezne posode:
P
0
= p0 - h
st
/ 10
P
0
Najmanjši obratovalni tlak v barih
p0 Predtlak membranske tlačne raztezne posode v barih
h
st
Statična višina v m
Napotek!
Polnilni tlak za napajanje s svežo vodo v sistem naprav se izračuna
sledeče:
Polnilni tlak ≥ P
0
+ 0,3 bar
Napotek!
Pri načrtovanju upoštevajte, da
leži delovno območje aparata v
delovnem območju vzdrževanja tlaka med začetnim tlakom „PA“ in
končnim tlakom „PE“.
7.2.1 Vnos minimalnega obratovalnega tlaka v krmilje
Vnesite vrednost minimalnega obratovalnega tlaka „P0“ v krmilje.
1 Zaslon 4 Tipke za menjavo
2 LED „Auto“ (avtom.) 5 Tipka Mode (način)
3 LED-ji Status (I-IV)
1. Demontirajte črno plastično havbo aparata.
Obe zapori plastičnega pokrova vtisnite in snemite pokrov s potegom
navzgor.
2. Vstavite vtikač v ustrezno zaskočno vtičnico.
3. Montirajte plastični pokrov.
Obe zapori pokrova iz umetne mase se morata zaskočiti.
4. Vtaknite napajalnik.
Po 4 sekundah se na zaslonu prikaže sistemski tlak.
LED-prikaz „Auto“ (2) utripa zeleno kot vizualni signal.
5. Pritisnite tipko Mode (5) za 4 sekunde.
LED „I“ (3) utripa v ritmu po 0,5 sekund kot vizualni signal.
Na zaslonu se prikaže tovarniško prednastavljena vrednost za
minimalni obratovalni tlak „P
0
“.
