VUE DES RACCORDEMENTS SUR L'UPS

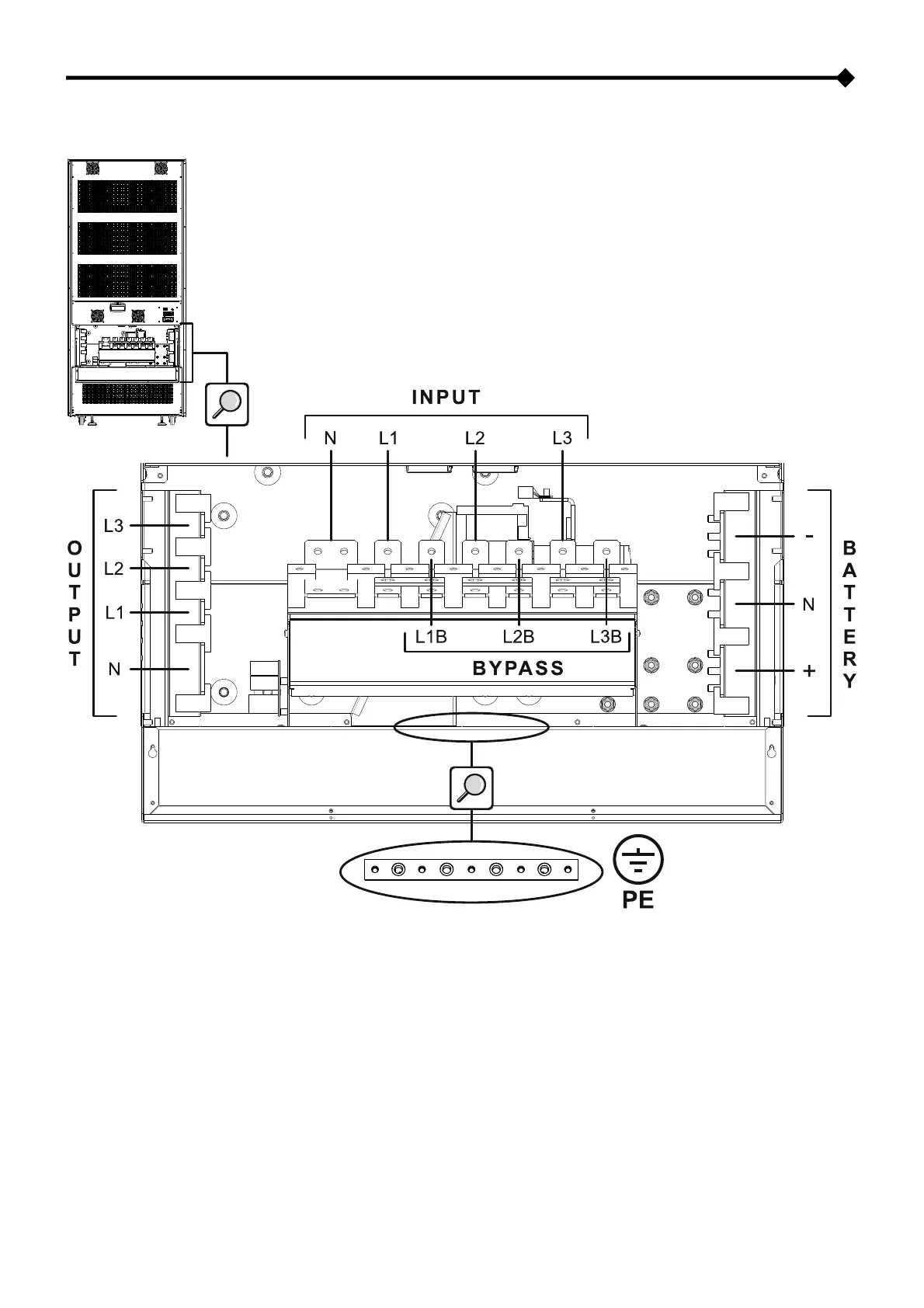

En retirant le panneau d'accès aux raccordements IN/OUT, on accède au bornier de l’UPS :
BATTERY (+ - N)
Connexions de puissance : (+) , (-) ET NEUTRE DE LA BATTERIE
INPUT (L1 L2 L3 N)
Connexions de puissance : PHASES ET NEUTRE D'ENTRÉE
BYPASS (L1B L2B L3B)
Connexions de puissance : PHASES BY-PASS SÉPARÉ
OUTPUT (L1 L2 L3 N)
Connexions de puissance : PHASES ET NEUTRE DE SORTIE
PE
Connexions de puissance : TERRE
