‐169‐

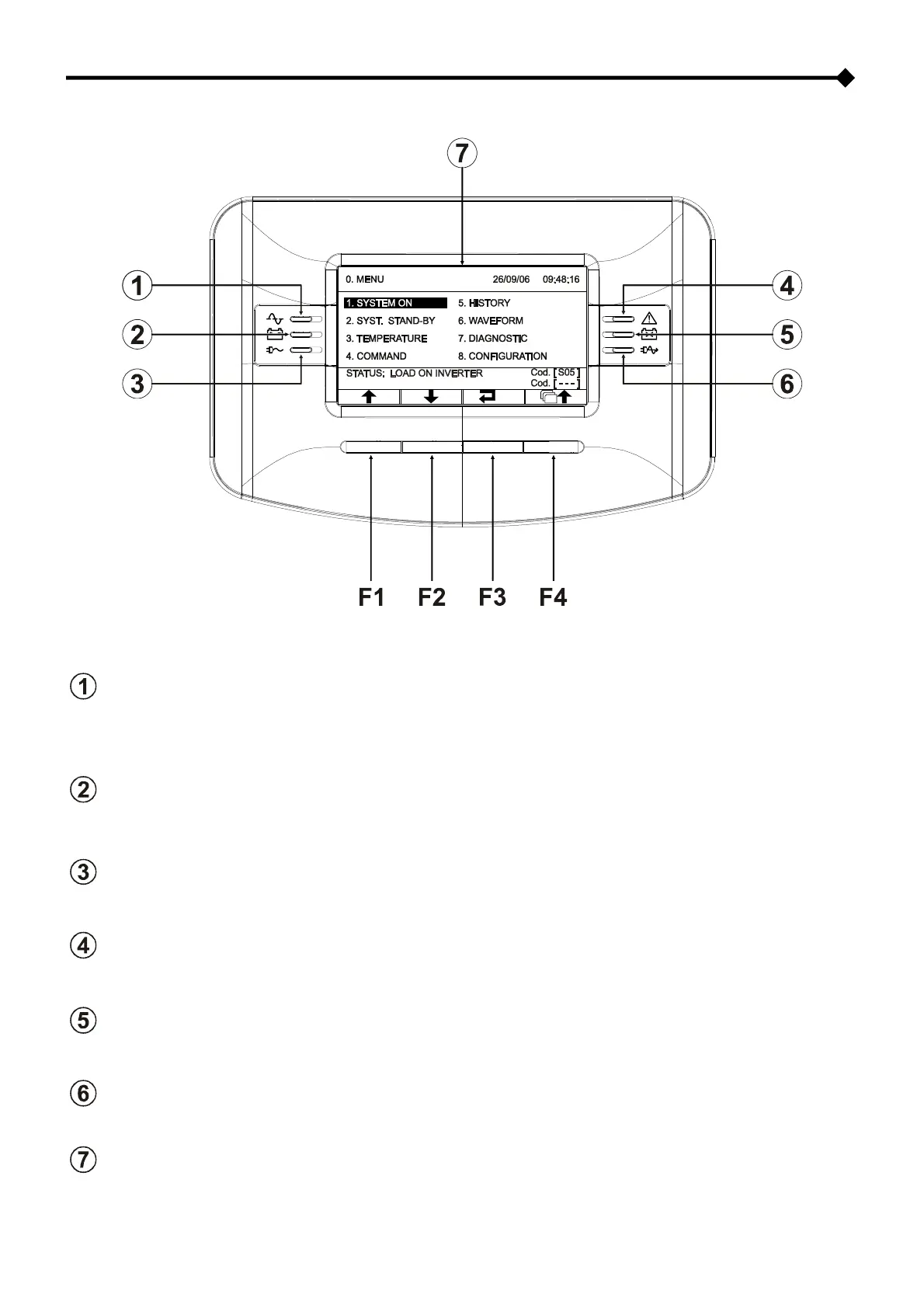

VUE DU PANNEAU DE COMMANDE
LED de fonctionnement sur réseau
 Allumée fixe : fonctionnement sur le réseau avec la ligne by-pass correct et l’onduleur synchronisé
 Clignotante : fonctionnement sur le réseau avec la ligne by-pass incorrect ou désactivée et/ou onduleur non
synchronisé
 Clignotante en veille : fonction de redémarrage programmé activée et présence de réseau
LED de fonctionnement sur batterie
 Allumée fixe : fonctionnement sur batterie
 Clignotante : fonctionnement sur batterie avec pré-alarme de fin de charge ou extinction (shutdown) imminente
 Clignotante en veille : fonction de redémarrage programmé activée et absence de réseau
LED de charge sur by-pass
 Allumée fixe : charge alimentée par ligne by-pass
LED de veille
/
alarme
 Allumée fixe : présence d'alarme
 Clignotante : état de veille
LED de batteries à remplace
r
 Allumée fixe : batteries à remplacer
 Clignotante : alarme de surtension batteries
LED de modalité ECO
 Allumée fixe : configuration modalité ECO activée
Écran graphique
F1, F2, F3, F4 = TOUCHES DE FONCTION. La fonction de chaque touche est indiquée dans la partie inférieure de
l’écran et varie en fonction du menu.
