Rimoldi 263 - Page 33

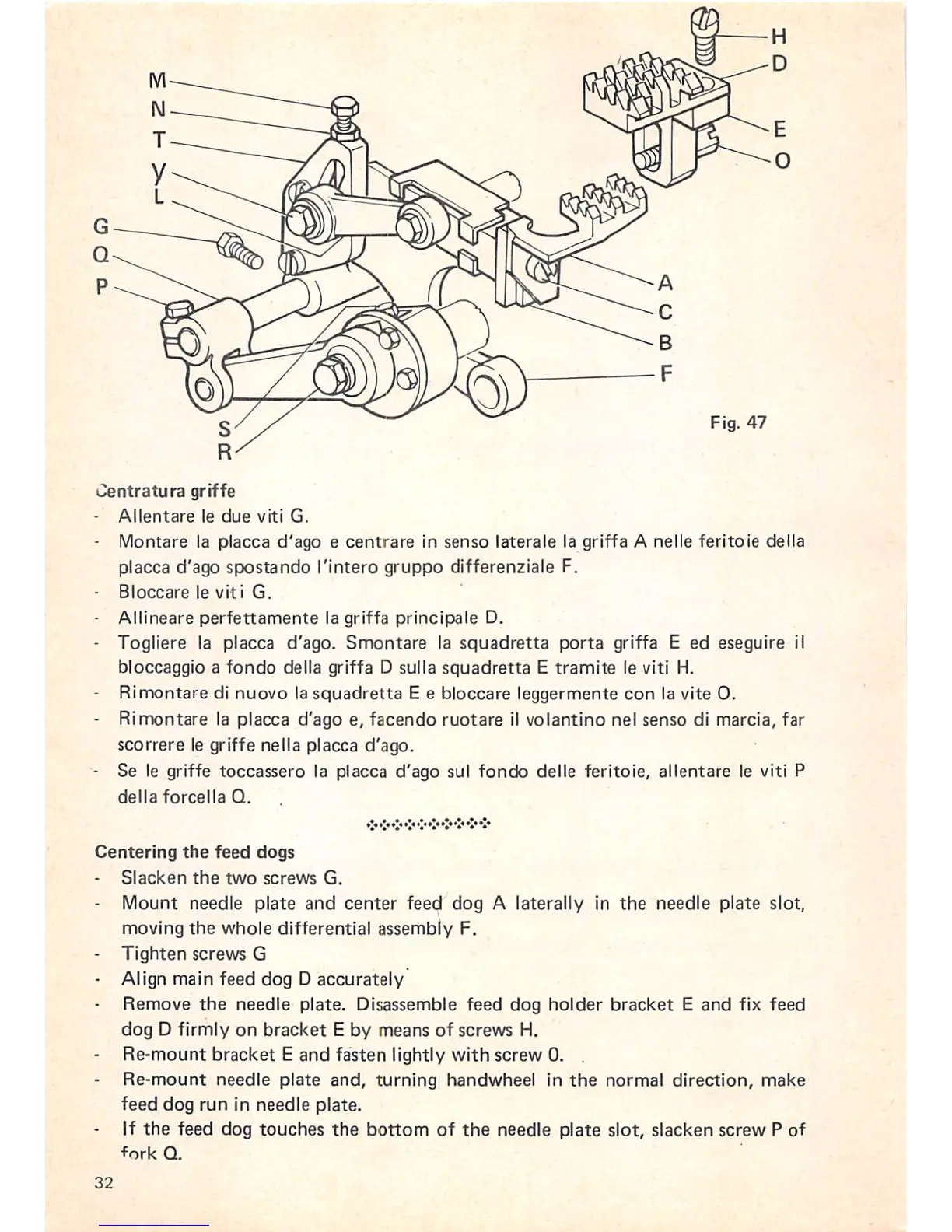

Fig. 47
oentratura griffe
• Allentare le due viti G.
Montare la placca d'ago e centrare in sense laterale la griffa A nelle feritole della
placca
d'ago spostando I'intero gruppo differenziale F.
Bloccare le viti G.
Allineare perfettamente la griffa principale D.
Togliere la placca d'ago. Smontare la squadretta porta griffa E ed eseguire il
bloccaggio a fondo della griffa D sulla squadretta E tramite le viti H.
Rimontare di nuovo la squadretta E e bloccare leggermente con la vite 0.
- Rimontare la placca d'ago e. facendo ruotare il volantino nel senso di marcia, far
scorrere le griffe nella placca d'ago.
- Se le griffe toccassero la placca d'ago sul fondo delle feritoie, allentare le viti P
della forcella Q.
Centering the feed dogs
- Slacken the two screws G.
- Mount needle plate and center feed dog A laterally in the needle plate slot,
movingthe whole differential assembly F.
• Tighten screws G
- Align main feed dog D accurately
Remove the needle plate. Disassemble feed dog holder bracket E and fix feed
dog D firmly on bracket E by means of screws H.
-
Re-mount bracket E and fasten lightly with screw 0.
-
Re-mount needle plate and, turning handwheel in the normal direction, make
feed dog run in needle plate.
- If
the feed dog touches the bottom of the needle plate slot, slacken screw P of
fork Q.
32
