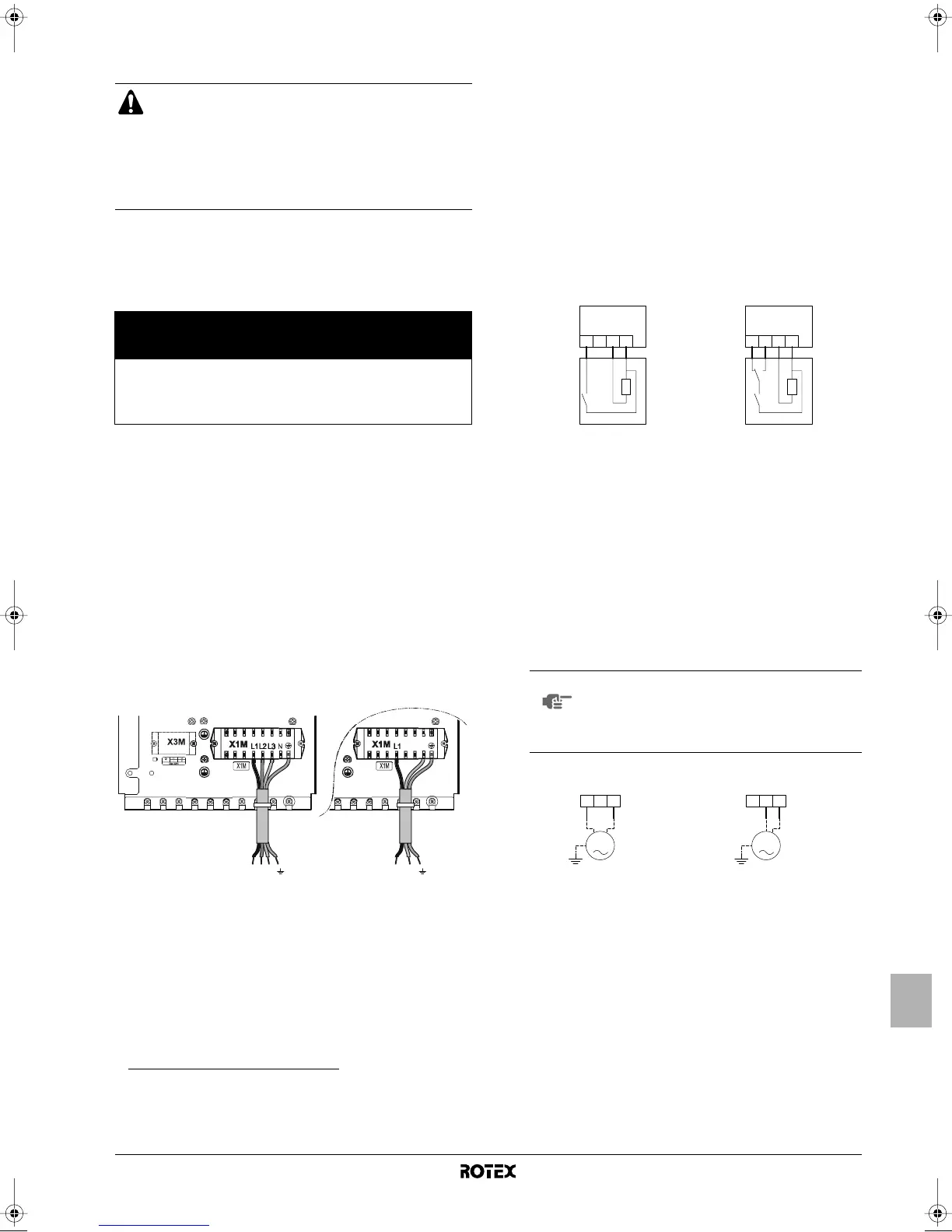

RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Manual de instalação
14
Ligação da fonte de alimentação do aquecedor de reserva
Requisitos para os cabos e circuitos de alimentação
Este circuito de alimentação tem de estar protegido pelos
dispositivos de segurança exigidos pelos regulamentos locais e pela
legislação nacional.
Seleccione os cabos de alimentação em conformidade com os
regulamentos locais e a legislação nacional. A tabela que se segue
indica a corrente máxima no circuito do aquecedor de reserva.
(1)
(2)
Procedimento
1 Utilizando o cabo adequado, ligue o circuito de alimentação ao
disjuntor principal, conforme se indica no esquema eléctrico e
na figura que se segue.
2 Ligue o condutor de terra (amarelo e verde) ao parafuso de
terra, no terminal X1M.
3 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
Nota: só são apresentadas as ligações locais relevantes.
Ligação do cabo do termóstato
A ligação do cabo do termóstato depende da aplicação concreta.
Consulte também "Exemplos de aplicações habituais" na página 3 e
"Configuração da instalação do termóstato da divisão" na página 16,
para obter mais informações e opções de configuração relativas ao
funcionamento da bomba em combinação com um termóstato de
divisão.
Requisitos do termóstato
■ Fonte de alimentação: 230 V CA ou por bateria
■ Tensão nos contactos: 230 V.
Procedimento
1 Ligue o cabo do termóstato aos terminais correctos, conforme
consta do esquema eléctrico.
2 Utilizando baraços, fixe o cabo aos apoios, para evitar forças de
tracção.
3 Ligue o interruptor de configuração SS2-3, na placa de circuito.
Para mais informações, consulte "Configuração da instalação
do termóstato da divisão" na página 16.
Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
■ Fonte de alimentação: 230 V CA
■ Corrente máxima de funcionamento: 100 mA
Ligação da válvula de 2 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do esquema eléctrico.
2 Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
■ Certifique-se de que utiliza um circuito de alimenta-
ção dedicado para o aquecedor de reserva. Nunca
utilize um circuito de alimentação partilhado com
outro aparelho eléctrico.
■ Utilize apenas uma e a mesma fonte de alimentação
dedicada para a unidade de exterior, a unidade
interior, o aquecedor de reserva e o aquecedor de
apoio (tanque de água quente doméstica).
Modelos de unidades
interiores
Capacidade
do
aquecedor
de reserva
Tensão
nominal do
aquecedor
de reserva
Corrente
máxima de
funcionamento
Z
max
(Ω)
RKHB*008AA3V3 3 kW 1x 230 V 13 A —
RKHB*008AA6V3
(a) (b)
(a) Equipamento conforme à norma EN/IEC 61000-3-12
(1)
(b) Este equipamento está conforme à norma EN/IEC 61000-3-11
(2)
, desde que a
impedância do circuito Z
sys
seja igual ou inferior a Z
max
no ponto de interligação
entre a fonte de alimentação do utilizador e o sistema público. É
responsabilidade do instalador (ou do utilizador do equipamento) certificar-se,
contactando se necessário o operador da rede de distribuição, que o
equipamento só é ligado a uma fonte de energia com impedânci do circuito Z
sys
igual ou inferior ao valor Z
max
.
6 kW 1x 230 V 26 A 0,29
RKHB*008AA6WN 6 kW 3x 400 V 8,6 A —
RKHB*008AA9WN 9 kW 3x 400 V 13 A —
(1) Norma técnicas europeia/internacional que regula limites para as correntes
harmónicas produzidas por equipamento ligado aos sistemas públicos de
distribuição a baixa tensão, com corrente de entrada de >16 A e ≤75 A por fase.
(2) Norma técnica europeia/internacional que regula os limites a alterações de
tensão, flutuações de tensão e intermitências, nos sistemas públicos de
distribuição de energia eléctrica a baixa tensão, para equipamentos com
corrente nominal ≤75 A.
3x 400 V
L1 L2 L3
N
L1 N
1x 230 V
Termóstato
só de aquecimento
Termóstato
de aquecimento e refrigeração
NOTA
A ligação difere entre válvulas NC (normalmente
fechada) e NO (normalmente aberta). Certifique-
se de que liga os terminais com os números
correctos, como consta do esquema eléctrico e
das figuras que se seguem.
Válvula de 2 vias normalmente
fechada (NC)
Válvula de 2 vias normalmente
aberta (NO)
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
NC
5X2M 6 7
M
NO
5 6X2M 7
M
1D_IM_4PW50203-1A.book Page 14 Thursday, January 29, 2009 10:51 AM
