Manual de instalação
15
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Ligação da válvula de 3 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
aos terminais correctos, como consta do esquema eléctrico.
2 Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação com tarifários bonificados
Por todo o mundo, as empresas de distribuição de energia eléctrica
esforçam-se por fornecer um serviço fiável a preços competitivos,
sendo frequente a possibilidade de facturação em condições
bonificadas, como sejam: preços por tempo de utilização, preços
sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na
Alemanha e na Áustria, ...
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas - como o tarifário bi-horário
nacional.
Consulte a empresa que lhe fornece energia eléctrica no local onde
equipamento será instalado, para saber se o pode ligar aos sistemas
disponíveis de distribuição de energia com condições tarifárias
bonificadas.
Quando se liga o equipamento a alimentação com um tarifário
bonificado, a empresa distribuidora de energia eléctrica pode:
■ interromper a alimentação do equipamento em certos períodos
de tempo;
■ exigir que o equipamento só consuma uma quantidade limitada
de electricidade durante certos períodos de tempo.
A unidade interior foi concebida para receber um sinal de entrada
que faça com que a unidade comute para o modo de desactivação
forçada. Nesse momento, o compressor da unidade de exterior deixa
de trabalhar.

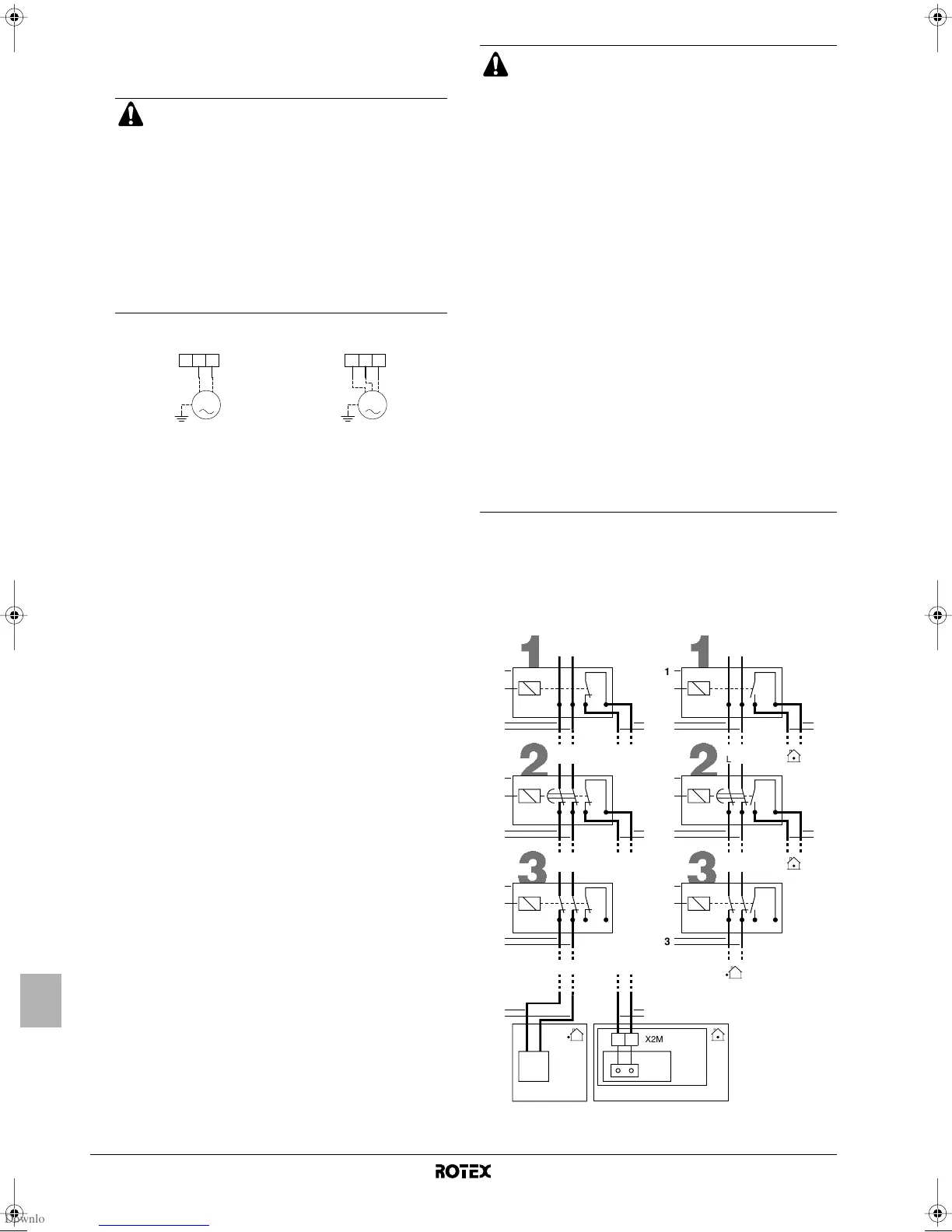

Tipos possíveis de tarifário bonificado
As ligações e requisitso possíveis, para ligação do equipamento a
uma fonte de alimentação deste género, são apresentadas na figura
que se segue:
É possível ligar dois tipos de válvulas de 3 vias. As
ligações eléctricas são diferentes entre eles:
■ Válvula de 3 vias do tipo "2 condutores com
retorno por mola"
A válvula de 3 vias deve ser instalada de
maneira a que, quando estiver em repouso (não
activada), esteja escolhido o circuito de
aquecimento ambiente.
■ Válvula de 3 vias do tipo "SPST (unipolar de uma
só direcção), 3 condutores"
A válvula de 3 vias deve ser instalada de forma a
que, quando os bornes dos terminais 9 e 10
recebem recebem corrente, é seleccionado o
circuito de aquecimento de águas domésticas.
Válvula "2 condutores com
retorno por mola"
Válvula "SPST (unipolar de uma só
direcção) 3 condutores"
9X2M 8
10
M
ATENÇÃO
Tarifários bonificados indicados de seguida como
sendo do tipo 1
■ Num tarifário bonificado que assegure que o
fornecimento de energia não é interrompido, é
possível controlar os aquecedores.
Relativamente às diversas possibilidades de controlo
de aquecedores quando o tarifário bonificado está
activo, consulte "[D] Fornecimento de energia com
tarifário bonificado" na página 23.
Se os aquecedores tiverem de ser controlados nas
ocasiões em que o tarifário bonificado não está
activo, é necessário ligar esses aquecedores a outra
fonte de alimentação.
■ Durante o período em que o tarifário bonificado está
activo e o fornecimento de energia é contínuo, pode
verificar-se consumo de energia em inactividade
(placa de circuito, controlador, bomba, ...).
Tarifários bonificados indicados de seguida como
sendo dos tipos 2 ou 3
Se o fornecimento de energia se desligar com o tarifário
bonificado activo, não será possível controlar os
aquecedores.
■ Tal interrupção do fornecimento de energia não deve
ser superior a 2 horas, caso contrário o relógio do
controlador reinicializar-se-á.
■ Durante a interrupção do fornecimento de energia, o
visor do controlador estará apagado.
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
*
RHQ
*
KHBH/X
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
