Manual de instalação
21
RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
[5] Temperatura de equilíbrio e temperatura de prioridade ao
aquecimento do ambiente
Temperatura de equilíbrio — As regulações locais de 'temperatura de
equilíbrio' aplicam-se ao funcionamento do aquecedor de reserva.
Com a função de temperatura de equilíbrio activa, o funcionamento do
aquecedor de reserva restringe-se à ocorrência de temperaturas
exteriores baixas, ou seja, quando a temperatura exterior é igual ou
inferior à temperatura de equilíbrio especificada. Com a função
desactivada, o funcionamento do aquecedor de reserva pode verificar-
se independentemente da temperatura exterior. A activação desta
função reduz o tempo de funcionamento do aquecedor de reserva.
■ [5-00] Estado da temperatura de equilíbrio: especifica se a
função de temperatura de equilíbrio foi activada (1) ou
desactivada (0).
■ [5-01] Temperatura de equilíbrio: a temperatura exterior abaixo
da qual se permite o funcionamento do aquecedor de reserva.
Temperatura de prioridade ao aquecimento ambiente — Apenas
nas instalações com tanque de água quente doméstica. — A
regulação local 'temperatura de prioridade ao aquecimento
ambiente' afectam o funcionamento da válvula de 3 vias e do
aquecedor de apoio do tanque de água quente doméstica.
Quando a função de prioridade ao aquecimento ambiente está
activa, assume-se que a capacidade total da bomba de calor é
usada exclusivamente para aquecimento ambiente quando a
temperatura exterior é igual ou inferior à temperatura especificada
para prioridade ao aquecimento ambiente (ou seja, quando a
temperatura exterior é baixa). Nestas situações, as águas
domésticas só são aquecidas pelo aquecedor de apoio.
■ [5-02] Estado da prioridade ao aquecimento ambiente:
especifica se a função de prioridade ao aquecimento
ambiente foi activada (1) ou desactivada (0).
■ [5-03] Temperatura de prioridade ao aquecimento ambiente:
a temperatura exterior abaixo da qual as águas domésticas
são aquecidas apenas pelo aquecedor de apoio
(temperaturas exteriores baixas).
■ [5-04] Correcção do ponto de regulação para a temperatura
das águas quentes domésticas: correcção do ponto de
regulação para a temperatura desejada das águas quentes
domésticas, que é aplicado a baixas temperaturas exteriores,
quando está activa a prioridade para o aquecimento ambiente.
O ponto de regulação corrigido (mais elevado) assegura que a
capacidade calorífica total da água no tanque se mantém
relativamente inalterada, porque se compensa a camada de
água mais fria situada no fundo do tanque (por não estar a
funcionar a serpentina do permutador de calor) com uma
camada superior mais quente.
[6] TD para aquecimento de águas domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
As regulações locais 'TD (temperatura delta) para aquecimento de
águas domésticas' determinam a temperatura a que se inicia o
aquecimento das águas domésticas pela bomba de calor (ou seja, a
temperatura a que liga a bomba de calor) e a temperatura a que se
interrompte esse aquecimento (ou seja, a temperatura a que se
desliga a bomba de calor).
Quando a temperatura das águas quentes domésticas fica abaixo da
temperatura de ligar a bomba de calor (T
HP ON
), inicia-se o
aquecimento das águas domésticas pela bomba de calor. Assim que
a temperatura das águas quentes domésticas alcança a temperatura
de desligar a bomba de calor (T
HP OFF
) ou a temperatura do ponto de
regulação do utilizador (
T
U
), o aquecimento das águas domésticas
pela bomba de calor é interrompido (por acção da válvula de 3 vias).

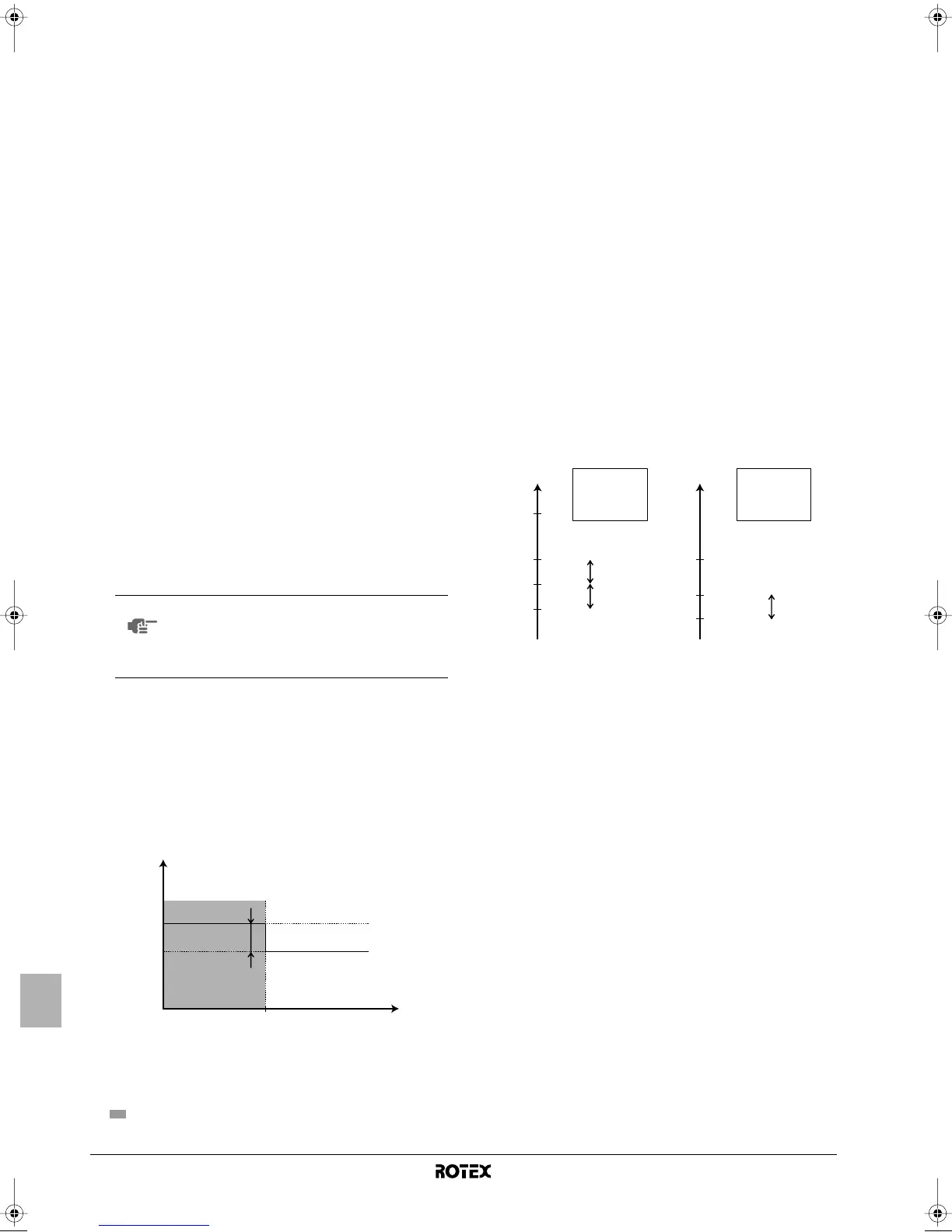

A temperaturas de desligar e de ligar a bomba de calor, bem como a
relação delas com as regulações locais [6-00] e [6-01] são
clarificadas na figura que se segue.
■ [6-00] Iniciar: a diferença de temperaturas que determina a
temperatura de ligar a bomba de calor (
T
HP ON
). Consulte a
figura.
■ [6-01] Parar: a diferença de temperaturas que determina a
temperatura de desligar a bomba de calor (
T
HP OFF
).
Consulte a figura.
NOTA
Se o funcionamento do aquecedor de apoio
estiver limitado ([4-03]=0) e a temperatura
ambiente exterior
T
A
for inferior aos ajustes locais
do parâmetro [5-03], não haverá aquecimento das
águas domésticas.
T
set
Temperatura do ponto de regulação da água quente doméstica
T
U
Ponto de regulação do utilizador (definido na interface de
utilizador)
T
A
Temperatura ambiente (exterior)
Prioridade ao aquecimento ambiente
T
A
T
set
T
U
[5-03]
[5-04]
T
U
Temperatura do ponto de regulação do utilizador (definida
na interface de utilizador)
T
HP MAX
Temperatura máxima da bomba de calor, no sensor do
tanque de águas domésticas (50°C) (depende de T
A
)
(a)
(a) 45°C = T
HP MAX
com T
A
>25°C
50°C = T
HP MAX
com 5°C≤T
A
≤25°C
55°C = T
HP MAX
com T
A
<5°C
T
HP OFF
Temperatura de desligar a bomba de calor
T
HP ON
Temperatura de ligar a bomba de calor
T
U
> T
HP MAX
T(°C)
70
T
U
50 T
HP MAX
48 T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45
T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
