RKHBH/X008AA
Unidade interior para o sistema de bomba de calor ar/água
4PW50203-1A
Manual de instalação
22

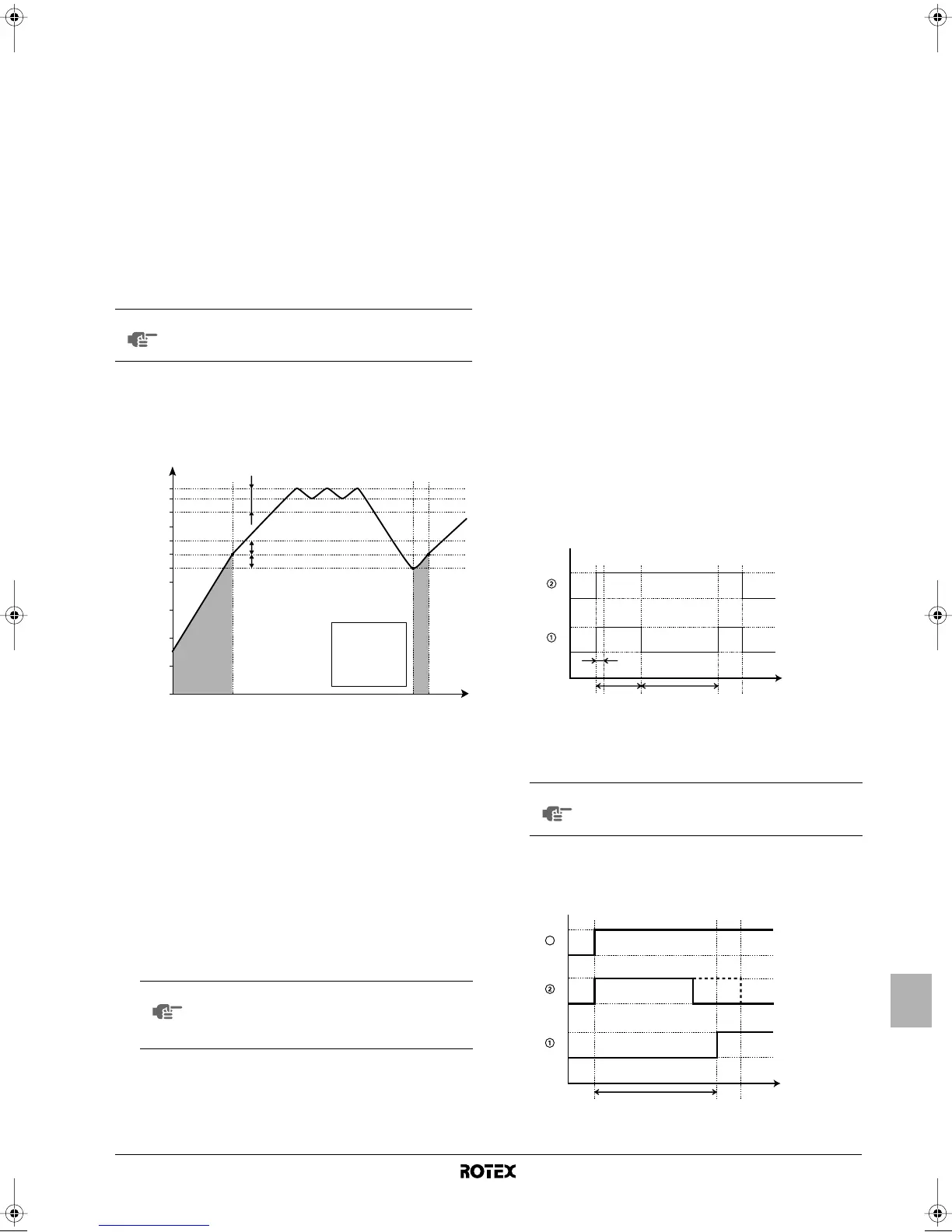

[7] Dimensão dos degraus para as águas quentes domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
Quando as águas domésticas são aquecidas e se alcança o ponto
de regulação da temperatura das águas quentes domésticas
(definido pelo utilizador), o aquecedor de apoio continua a aquecer
as águas domésticas, até que alcancem uma temperatura alguns
graus acima da temperatura do ponto de regulação: a temperatura
de desligar o aquecedor de apoio. Estes graus a mais são
especificados pela regulação local de dimensão do degrau para as
águas quentes domésticas. Uma regulação correcta evita que o
aquecedor de apoio se esteja sempre a ligar e a desligar
(trepidação), para tentar manter as águas quentes domésticas à
temperatura do ponto de regulação. Nota: o aquecedor de apoio
volta a ligar-se quando a temperatura das águas quentes domésticas
fica 2°C (este valor é fixo) abaixo da temperatura de desligar o
aquecedor de apoio.
■ [7-00] Dimensão dos degraus para as águas quentes
domésticas: a variação mínima de temperatura, acima da
temperatura do ponto de regulação das águas quentes
domésticas, que faz com que o aquecedor de apoio se
desligue.
[8] Temporizador do modo de aquecimento das águas
domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
As regulações locais 'temporizador do modo de aquecimento das
águas domésticas' definem os tempos mínimo e máximo de
aquecimento das águas domésticas, e o tempo mínimo entre dois
ciclos de aquecimento das águas domésticas.
■ [8-00] Tempo mínimo de funcionamento: especifica o período
mínimo de tempo durante o qual deve estar activo o aqueci-
mento de águas domésticas, ainda que a temperatura
desejada para as águas quentes domésticas já tenha sido
alcançada.
■ [8-01] Tempo máximo de funcionamento: especifica o
período máximo de tempo durante o qual pode estar activo o
aquecimento de águas domésticas, ainda que a temperatura
desejada para as águas quentes domésticas ainda não
tenha sido alcançada.
Note-se que se a unidade estiver configurada para trabalhar
com o termóstato da divisão (consulte "Configuração da
instalação do termóstato da divisão" na página 16), o tempo
máximo de funcionamento só é tido em conta quando há um
pedido de climatização (aquecimento ou refrigeração do
ambiente). Quando não há nenhum pedido de climatização,
o aquecimento das águas domésticas pela bomba de calor
prossegue até ser alcançada a 'temperatura de desligar a
bomba de calor' (regulações locais "[5]"). Quando não está
instalado nenhum termóstato na divisão, este tempo é
sempre tido em conta.
■ [8-02] Hora de anti-reciclagem: especifica o intervalo mínimo
exigido entre dois ciclos de aquecimento das águas
domésticas.
■ [8-03] Tempo de atraso do aquecedor de apoio: especifica o
desfasamento de tempo entre o arranque da bomba de calor
das águas quentes domésticas e a entrada em
funcionamento do aquecedor de apoio.
NOTA
Se o temporizador do aquecedor de apoio (consulte o
manual de operações) estiver activo, o aquecedor de
apoio só funciona por comando do temporizador.
BH Aquecedor de apoio
HP Bomba de calor. Se o aquecimento através da bomba de
calor for muito demorado, pode haver um esforço
complementar através do aquecedor de apoio
T
BH OFF
Temperatura de desligar o aquecedor de apoio (T
U
+ [7-00])
T
BH ON
Temperatura de ligar o aquecedor de apoio (T
BH OFF
– 2°C)
T
HP MAX
Temperatura máxima da bomba de calor, no sensor do
tanque de água quente doméstica
T
HP OFF
Temperatura de desligar a bomba de calor
(T
HP MAX
– [6-01])
T
HP ON
Temperatura de ligar a bomba de calor (T
HP OFF
– [6-00])
T
DHW
Temperatura da água quente doméstica
T
U
Temperatura do ponto de regulação do utilizador (definida
na interface de utilizador)
tTempo
NOTA
Se o funcionamento do aquecedor de apoio
estiver limitado ([4-03]=0), o ponto de regulação
dos ajustes locais do parâmetro [7-00] não tem
significado.
t
T
BH ON
T
DHW
T
HP ON
T
HP OFF
T
HP MAX
T
U
T
BH OFF
[6-01]
[6-00]
[7-00]
T
U
=70°C
[7-00] = 3°C
[6-01] = 2°C
[6-00] = 7°
C
HP
BH
HP
0
10
20
30
40
41
48
50
60
71
70
73
1 Aquecimento das águas domésticas (1 = activo, 0 = inactivo)
2Pedido de água quente (1 = há um pedido, 0 = nenhum pedido)
tTempo
NOTA
Se a temperatura exterior for superior aos ajustes
locais do parâmetro [4-02], são ignorados os
ajustes locais dos parâmetros [8-01] e [8-02].
t
1
0
1
0
1
0
[8-03]
3
