SICK WL34 User Manual

98 追加機能
Alarm
アラーム出力: センサ (WL34-Vxxx) には、センサ能力が低下している場合に通知す
る、事前障害通知出力 (配線図 [参照 "WL34-Bxxx, WL34-Vxxx", ページ 103] の「ア
ラーム」) が備わっています。その際 LED 表示灯が点滅します。考えられる原因:
センサまたはリフレクタの汚れ、センサ位置のずれ。良好状態: LOW (0)、汚れが
ひどい場合: HIGH (1)。

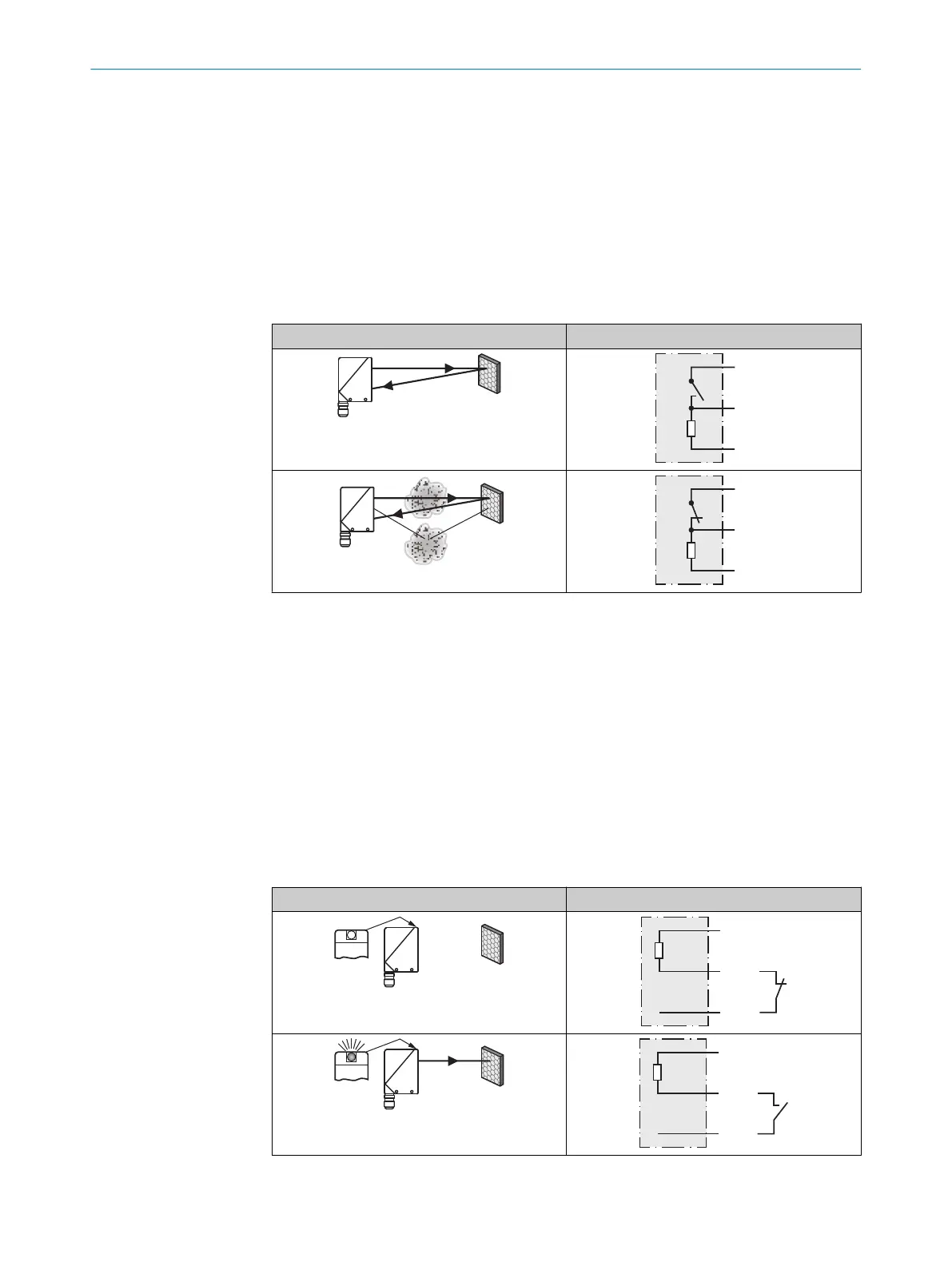

表 69: Alarm
アラーム (≤ 100 mA)
+ (L+)
Alarm
– (M)
+ (L+)
Alarm
– (M)
テスト入力
テスト入力: センサ WL34-B / -V にはテスト入力 (配線図 [参照 "WL34-Bxxx,
WL34-Vxxx", ページ 103 および参照 表 70] の「TE」または「Test」) が搭載されて
おり、これを使用して投光器をオフにして、センサが正しく機能しているかどうか
を点検することができます。LED 表示灯付きのメスケーブルコネクタを使用する
場合は、TE が適切に割り当てられていることに注意してください。
対象物がセンサとリフレクタの間にあってはなりません。テスト入力を起動しま
す (配線図 [参照 "WL34-Bxxx, WL34-Vxxx", ページ 103 および参照 表 70 を参
照]、PNP の場合 TE は 0V へ) (PNP: TE → M; NPN: TE → L+)。投光 LED がオフに
なるか、または対象物の検出がシミュレーションされます。機能を点検するために
は次の表を使用します。スイッチング出力が以下の表に従った動作を示さない場
合は、使用条件を確認してください。エラー診断の項目を参照。
表 70: テスト
テスト
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
追加機能 98
8009201.11O1 | SICK
Subject to change without notice
105
