Entrée test
Entrée test : les capteurs WL34-B / -V disposent d’une entrée test (« TE » ou « Test »
dans le schéma de raccordement [voir "WL34-Bxxx, WL34-Vxxx", page 34 et voir
tableau 25]) qui permet de désactiver l’émetteur et ainsi de contrôler le bon fonction‐
nement du capteur : lorsque des câbles avec connecteurs femelles équipés de LED
sont utilisés, s’assurer que l’entrée TE est correctement affectée.
Aucun objet ne doit se trouver entre le capteur et le réflecteur ; activer l’entrée test (voir
le schéma de raccordement [voir "WL34-Bxxx, WL34-Vxxx", page 34 et voir tableau 25],
TE sur 0 V pour PNP) (PNP : TE → M ; NPN : TE → L+). La LED d’émission s’éteint ou
une détection d’objet est simulée. Pour vérifier le fonctionnement, utiliser le tableau
suivant. Si la sortie de commutation ne se comporte pas comme indiqué dans le
tableau suivant, vérifier les conditions d’utilisation. Voir la section consacrée au diag‐
nostic.

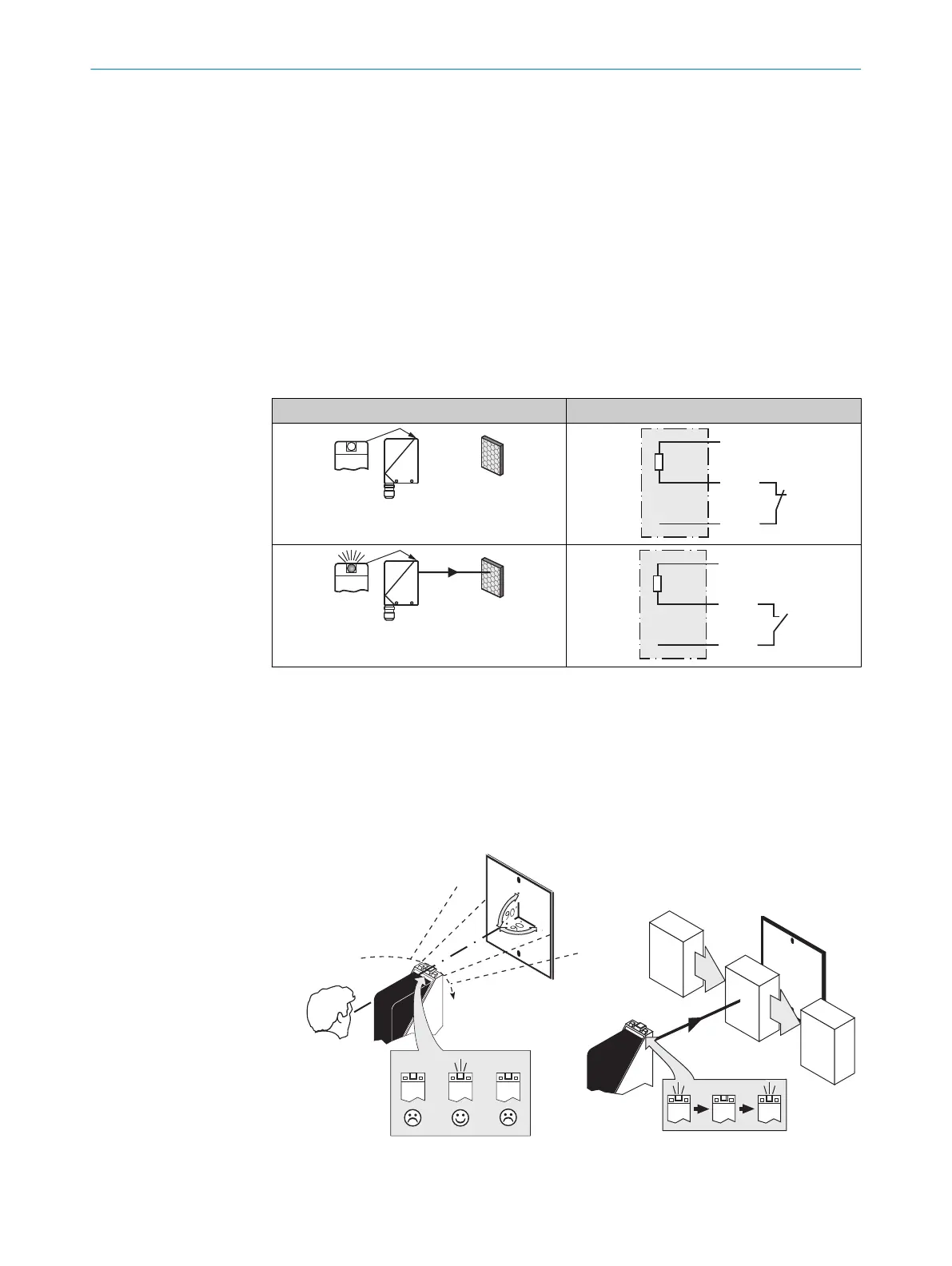

Tableau 25: Test
Test
34 Mise en service
1 Alignement
Aligner le capteur sur un réflecteur adapté. Choisir la position de sorte que le faisceau
lumineux émis rouge touche le réflecteur en plein centre. Le capteur doit disposer d’un
champ de vision dégagé sur le réflecteur, il ne doit donc y avoir aucun objet dans la trajec‐
toire du faisceau [voir illustration 17 et illustration 18]. S’assurer que les ouvertures
optiques du capteur et du réflecteur sont parfaitement dégagées.
Illustration 17: Alignement Illustration 18: Alignement 2
2 Distance de commutation
FONCTIONS SUPPLÉMENTAIRES 33
8009201.11O1 | SICK
Subject to change without notice
37
