2
Potenciómetro: ajuste
de la sensibilidad
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
5
Potenciómetro: ajuste
del tiempo de retardo
t
2
6
Potenciómetro: ajuste
del tiempo de retardo
t
1
7
Potenciómetro: ajuste
de la fase de tiempo
2
Potenciómetro: ajuste
de la sensibilidad
3
Conmutador: claro
(H)/oscuro (D)
4
Conmutador:
NPN/PNP
2
Potenciómetro: ajuste
de la sensibilidad
3
Conmutador: claro
(H)/oscuro (D)
4
Potenciómetro: ajuste
del tiempo de retardo
t
2
5
Potenciómetro: ajuste
del tiempo de retardo
t
1
6
Potenciómetro: ajuste
de la fase de tiempo
2
Potenciómetro: ajuste
de la sensibilidad
3
Conmutador: claro
(H)/oscuro (D)
70 Montaje
Montar el sensor y el reflector en escuadras de fijación adecuadas (véase el programa
de accesorios SICK). Alinear el sensor y el reflector entre sí.
Respetar el par de apriete máximo admisible del sensor de 2 Nm.
71 Instalación eléctrica
La conexión de los sensores debe realizarse sin tensión. Debe tenerse en cuenta la
siguiente información en función del tipo de conexión:
Conexión de conectores macho: observar la asignación de patillas. Si la tapa está
abierta, el conector macho puede girarse hacia la horizontal y la vertical
Conexión por borne: observar el diámetro de cable admisible de 5 a 10 mm. Si la
tapa está abierta, el racor M16 puede girarse hacia la horizontal y la vertical. Aflo‐
jar el racor M16 y retirar los tapones de obturación. Pasar el cable de alimen‐
tación sin tensión y conectar el sensor de acuerdo a tabla 47 y tabla 49. Volver a
apretar el racor M16 con obturación para garantizar el tipo de protección IP del
dispositivo.

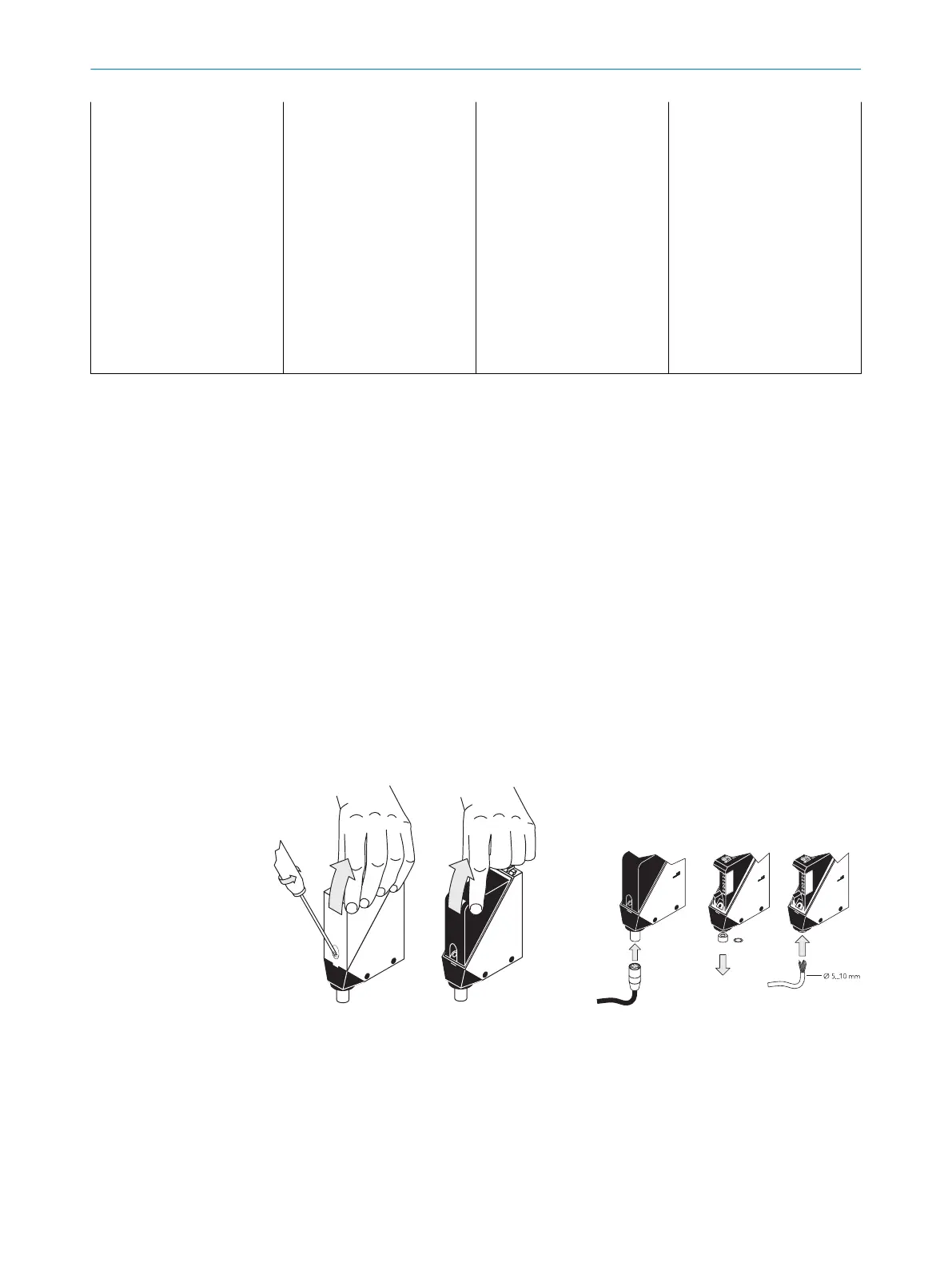

Figura 36: Apertura del sensor Figura 37: Conexión eléctrica
No aplicar o conectar la fuente de alimentación hasta que no se hayan finalizado todas
las conexiones eléctricas.
Explicaciones relativas al esquema de conexión (tablas, capitolo 71.1 y véase "WL34-
Rxxx", página 77):
Alarma = salida de alarma (véase tabla 47 y Funciones adicionales)
n.c. = no conectado
MONTAJE
70
8009201.11O1 | SICK
Subject to change without notice
75
