SICK WL34 User Manual

3
Schalter: hell (H) /
dunkel (D)
4
Schalter: NPN / PNP
5
Potentiometer: Einstel‐
lung Zeitverzögerung
t
2
6
Potentiometer: Einstel‐
lung Zeitverzögerung
t
1
7
Potentiometer: Einstel‐
lung Zeitstufe
3
Schalter: hell (H) /
dunkel (D)
4
Schalter: NPN / PNP
3
Schalter: hell (H) /
dunkel (D)
4
Potentiometer: Einstel‐
lung Zeitverzögerung
t
2
5
Potentiometer: Einstel‐
lung Zeitverzögerung
t
1
6
Potentiometer: Einstel‐
lung Zeitstufe
3
Schalter: hell (H) /
dunkel (D)
18 Montage
Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 2 Nm beachten.
19 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten: wenn der Deckel geöffnet ist, kann der
Stecker nach horizontal und vertikal geschwenkt werden
– Klemmenanschluss: Zulässigen Leitungsdurchmesser von 5 bis 10 mm beachten.
Wenn der Deckel geöffnet ist, kann die M16-Verschraubung nach horizontal und
vertikal geschwenkt werden. M16-Verschraubung lösen und Dichtungsstopfen ent‐
fernen. Spannungsfreie Versorgungsleitung durchführen und Sensor nach
Tabelle 11 und Tabelle 13 anschließen. M16-Verschraubung mit Dichtung wieder
anziehen, damit die IP-Schutzart des Gerätes sichergestellt wird.

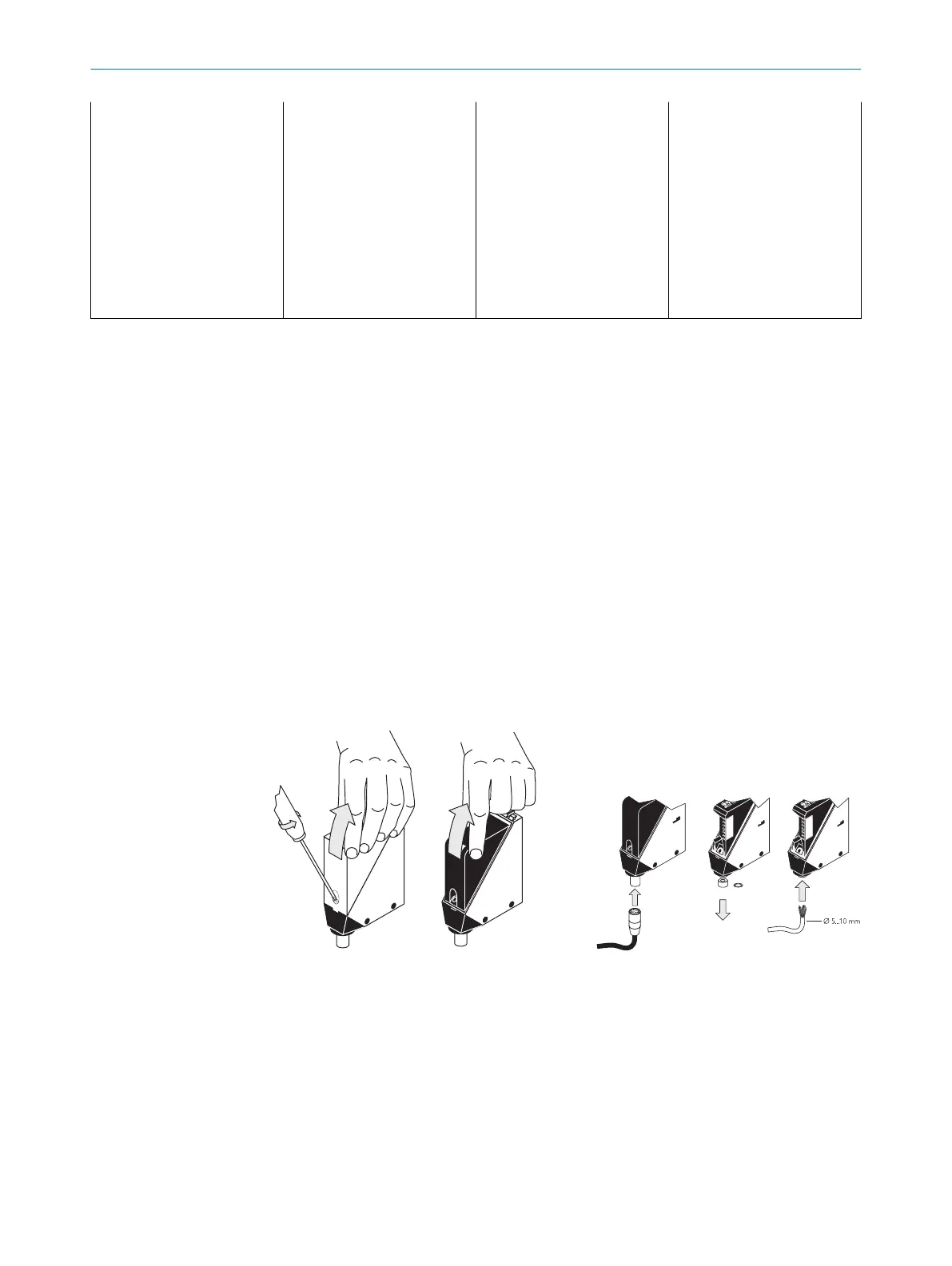

Abbildung 8: Öffnen des Sensors Abbildung 9: Elektrischer Anschluss
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema (Tabellen, Kapitel 19.1 und siehe "WL34-Rxxx",
Seite 21):
Alarm = Alarmausgang (siehe Tabelle 11 und Zusatzfunktionen)
n. c. = nicht angeschlossen
NC = Öffner
NO = Schließer
MONTAGE
18
8009201.11O1 | SICK
Subject to change without notice
19
