2
Potentiomètre :
réglage de la sensibi‐
lité
3
Commutateur : clair
(C) / sombre (S)
4
Commutateur :
NPN/PNP
5
Potentiomètre :
réglage de la tempori‐
sation t
2
6
Potentiomètre :
réglage de la tempori‐
sation t
1
7
Potentiomètre :
réglage de l’incrément
de temps
2
Potentiomètre :
réglage de la sensibi‐
lité
3
Commutateur : clair
(C) / sombre (S)
4
Commutateur :
NPN/PNP
2
Potentiomètre :
réglage de la sensibi‐
lité
3
Commutateur : clair
(C) / sombre (S)
4
Potentiomètre :
réglage de la tempori‐
sation t
2
5
Potentiomètre :
réglage de la tempori‐
sation t
1
6
Potentiomètre :
réglage de l’incrément
de temps
2
Potentiomètre :
réglage de la sensibi‐
lité
3
Commutateur : clair
(C) / sombre (S)
31 Montage
Monter le capteur et le réflecteur sur une équerre de fixation (voir la gamme d’acces‐
soires SICK). Aligner le capteur sur le réflecteur.
Respecter le couple de serrage maximum autorisé du capteur de 2 Nm.
32 Installation électrique
Le raccordement des capteurs doit s’effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
Raccordement par connecteur : respecter l’affectation des broches : si le cou‐
vercle est ouvert, le connecteur mâle peut être pivoté à l’horizontale ou à la verti‐
cale
Raccordement sur bornier : respecter le diamètre de câble autorisé de 5 à 10 mm.
Si le couvercle est ouvert, le presse étoupe M16 peut être pivoté à l’horizontale ou
à la verticale. Desserrer le presse étoupe M16 et retirer les bouchons
d’étanchéité. Insérer le câble hors tension et raccorder le capteur selon
tableau 20 et tableau 22. Resserrer le presse-étoupe M16 avec le joint pour
atteindre l’indice de protection IP de l’appareil.

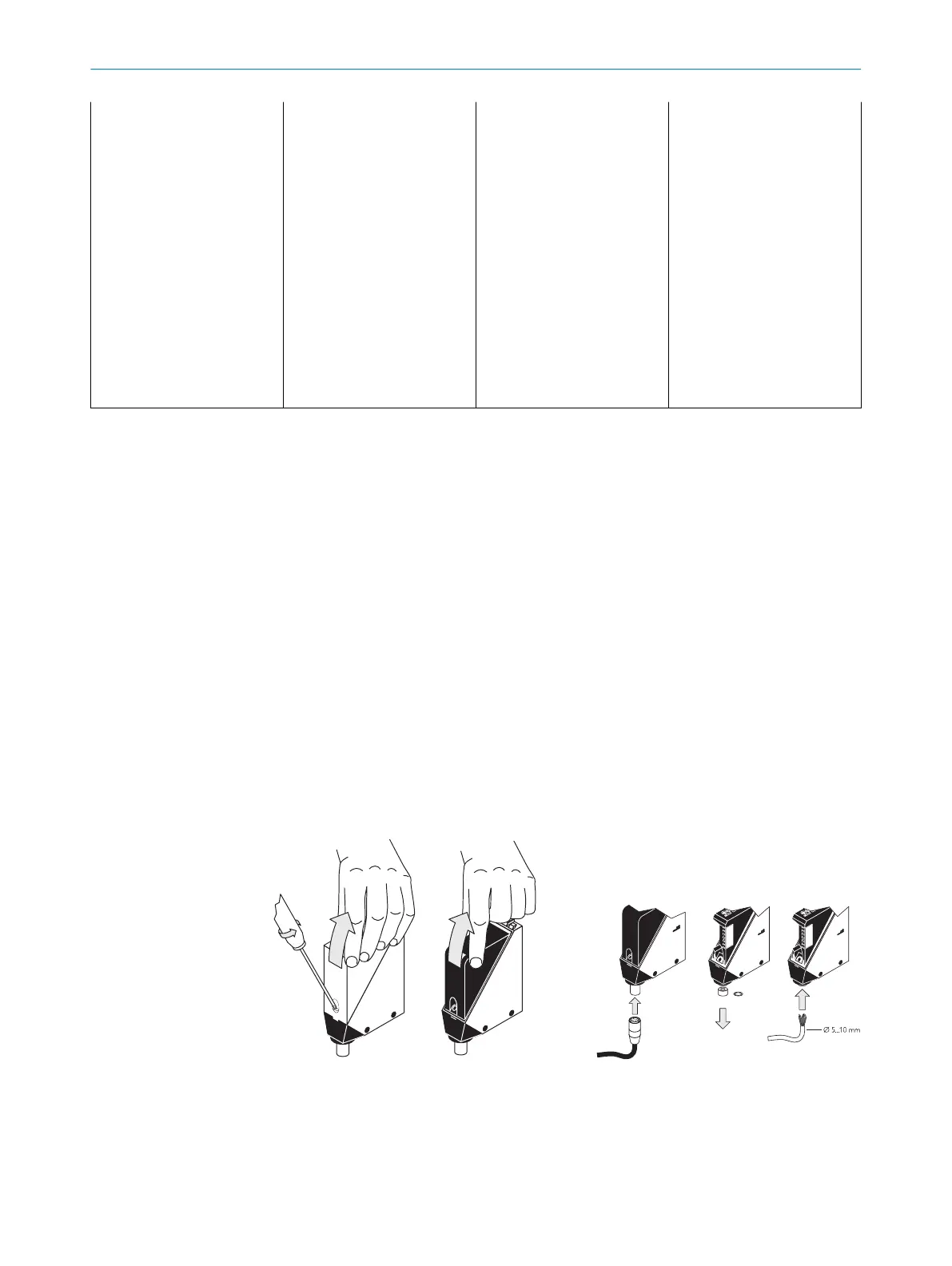

Illustration 15: Ouverture du capteur Illustration 16: Raccordement électrique
Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
Explications du schéma de raccordement (tableaux, chapitre 32.1 et voir "WL34-Rxxx",
page 35) :
MONTAGE
31
8009201.11O1 | SICK
Subject to change without notice
33
