Тестовый вход
Тестовый вход: датчики WL34-B / -V имеют тестовый вход («TE» или «Test» в схеме
подключения [см. "WL34-Bxxx, WL34-Vxxx", страница 116 и см. таблица 79]), с
помощью которого можно выключить датчик и тем самым проверить исправность
его функционирования: при использовании розеток со светодиодными
индикаторами следите за правильным подключением TE.
Между датчиком и отражателем не должно быть каких-либо объектов, активируйте
тестовый вход (см. схему подключения [см. "WL34-Bxxx, WL34-Vxxx", страница 116 и
см. таблица 79], TE по 0 В при PNP) (PNP: TE → M; NPN: TE → L+). Светодиод
передатчика отключается или моделируется распознавание объекта. Для проверки
функционирования воспользуйтесь следующей таблицей. Если характер поведения
переключающего выхода не соответствует следующей Таблице, проверить условий
эксплуатации. См. раздел Диагностика неисправностей.

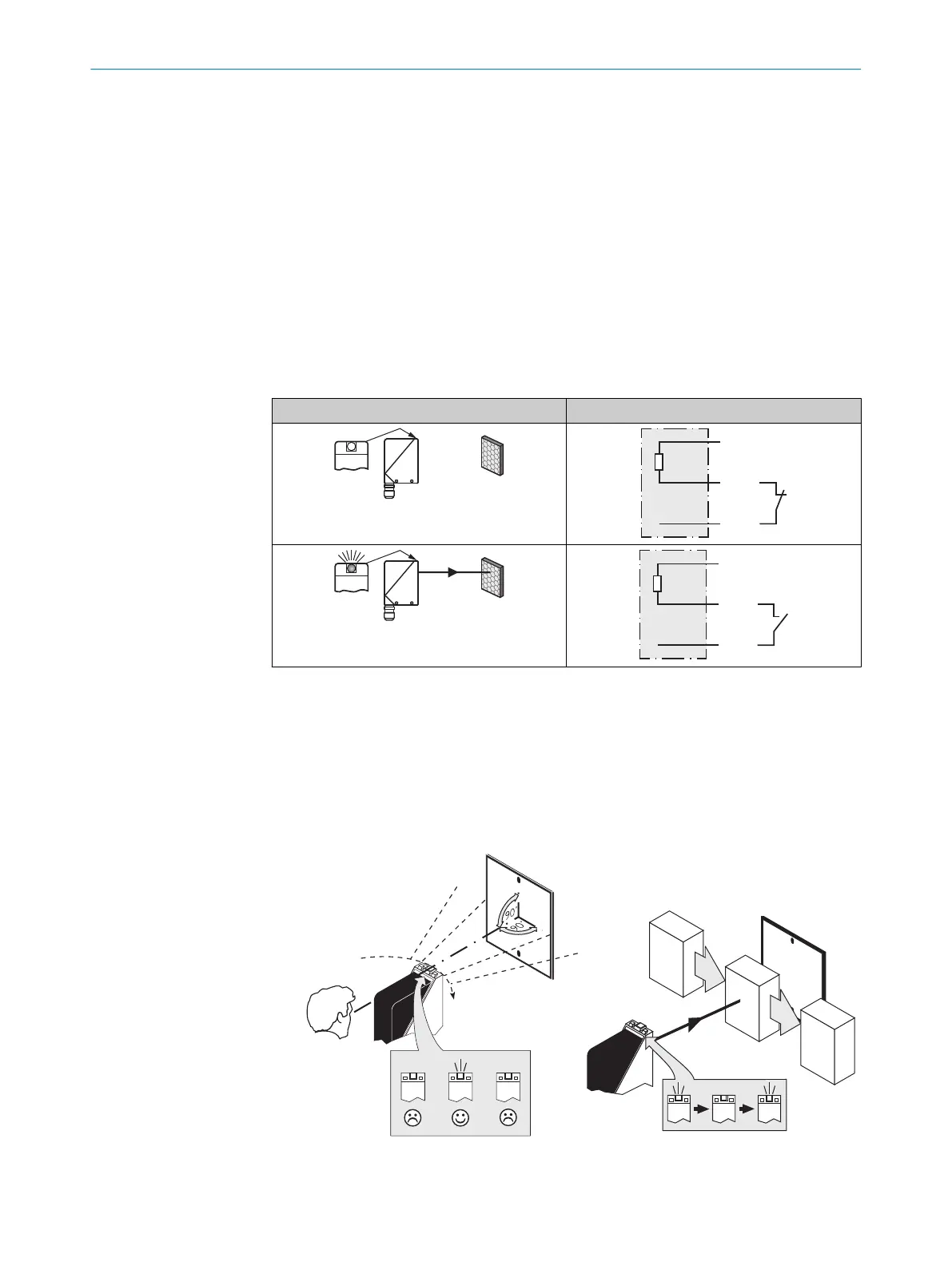

Таблица 79: Проверка
Проверка
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
112 Ввод в эксплуатацию
1 Выравнивание
Направьте датчик на подходящий отражатель. Выберите такую позицию, чтобы красный
луч передатчика попадал в центр отражателя. Луч датчика должен свободно доходить до
отражателя, нахождение каких-либо объектов на пути луча не допускается. [см.
рисунок 59 и рисунок 60]. Необходимо следить за тем, чтобы оптические отверстия на
датчике и отражателе были совершенно свободными.
Рисунок 59: Выравнивание Рисунок 60: Выверка 2
2 Расстояние срабатывания
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ 111
8009201.11O1 | SICK
