4
タイマー機能設定
WL34-xx4x: t0 = 時間遅延なし、t1 = 時間遅延、t2 = 時間遅延; -R に適用: 0 = リレー
非アクティブ、1 = リレーアクティブ。時間段階選択、下図に従って機器で設定可能。
時間段階: 0.5 ... 10 秒に設定可能。
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.

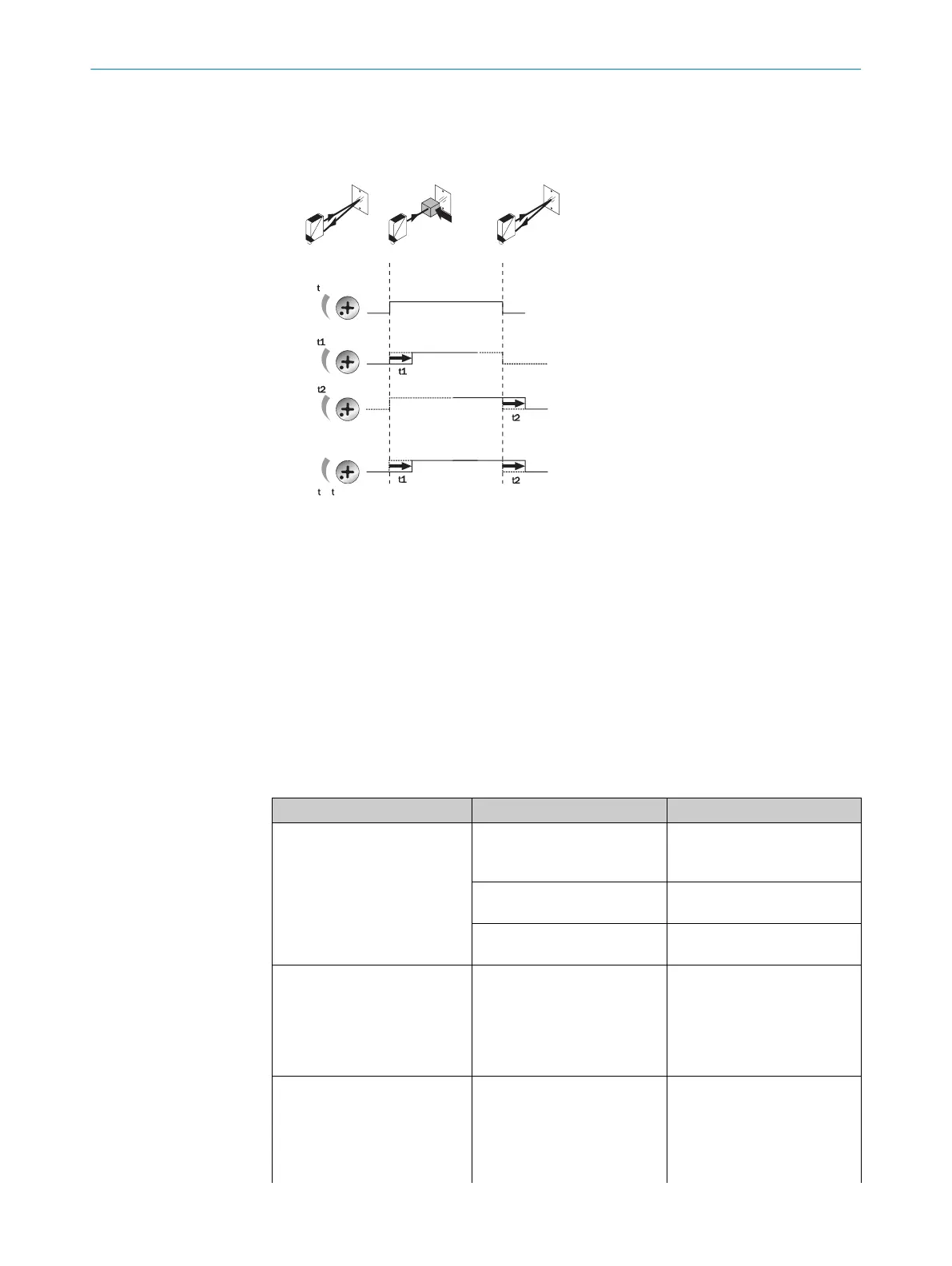

図 55: タイマー機能
100 特別な特徴を持つ機器
WL34-B430S01、WL34-R230S02: デフォルト設定はダークオン
WL34-B430S03: ピン 2: 未接続 (テスト入力なし)
101 トラブルシューティング
トラブルシューティングの表は、センサが機能しなくなった場合に、どのような対
策を講じるべきかを示しています。
表 71: トラブルシューティング
LED 表示灯/故障パターン 原因 対策
光軸がリフレクタに合わせて
調整され、光軸上に物体が何
もないにもかかわらず、黄色
LED が点灯しない
無電圧、または電圧が限界値
以下
電源を確認し、すべての電気
接続（ケーブルおよびプラグ
接続）を確認します
電圧がきていない又は不安
定
安定した電源電圧が供給さ
れていることを確認します
センサの異常 電源に問題がなければ、セン
サを交換します
光軸上に対象物なし、出力信
号がない
テスト入力（Test）が正しく
接続されていない
テスト入力の接続を点検し
ます。LED 表示灯付きのメ
スケーブルコネクタを使用
する場合、テスト入力が適切
に割り当てられていること
に注意してください。
黄色い LED が点滅、アラー
ム / ヘルスが存在する場合は
対応する出力信号に注意
センサの動作準備はまだ整
っているが、動作条件が最適
ではない
動作条件を点検します: 光線
(光軸スポット) の方向調整
を行って、リフレクタに完全
に合わせます / 光学面の清
掃 (センサおよびリフレク
タ) / ポテンショメータが最
特別な特徴を持つ機器 100
8009201.11O1 | SICK
Subject to change without notice
107
