Entrada de prueba
Entrada de prueba: los sensores WL34-B/-V disponen de una entrada de prueba (“TE”
o “Test” en el esquema de conexión [véase "WL34-Bxxx, WL34-Vxxx", página 76 y véase
tabla 52]) con la que puede desconectarse el emisor y, de ese modo, comprobarse el
buen funcionamiento del sensor: si se utilizan tomas de red con indicadores LED, hay
que procurar que la TE esté asignada según corresponde.
No puede haber ningún objeto entre el sensor y el reflector. Activar la entrada de
prueba (véase esquema de conexión [véase "WL34-Bxxx, WL34-Vxxx", página 76 y
véase tabla 52], TE tras 0 V en PNP) (PNP: TE → M; NPN: TE → L+). El LED emisor se
desconecta o se simula que se ha detectado un objeto. Para verificar el funciona‐
miento, véase la tabla siguiente. Si la salida conmutada no se comporta según la tabla
siguiente, comprobar las condiciones de aplicación. Véase la sección “Diagnóstico de
errores”.

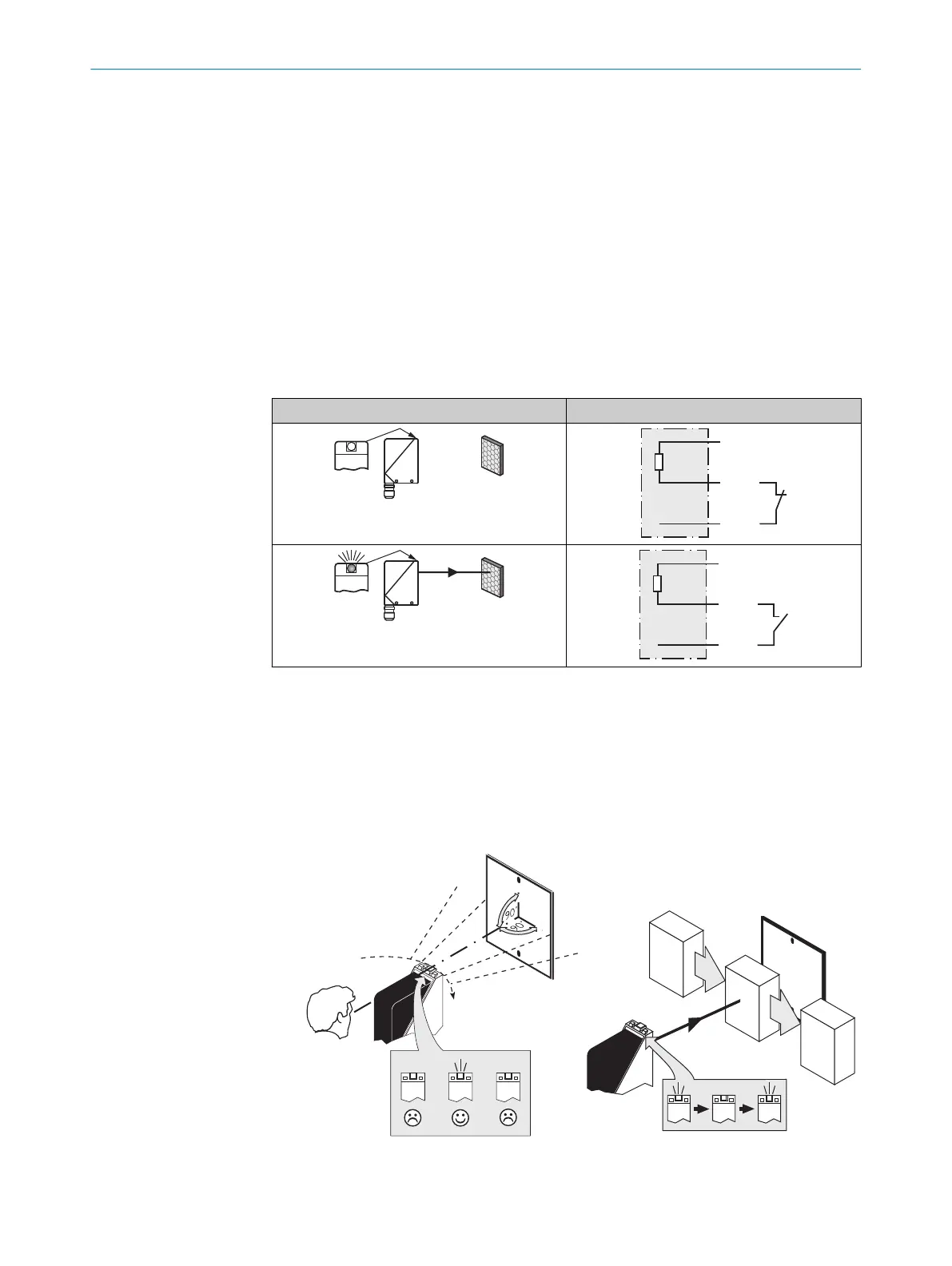

Tabla 52: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
73 Puesta en servicio
1 Alineación
Alinear el sensor hacia un reflector adecuado. Seleccionar una posición que permita que el
haz de luz emitida roja incida en el centro del reflector. El sensor debe tener una visión
despejada del reflector, no puede haber ningún objeto en la trayectoria del haz [véase
figura 38 y figura 39]. Hay que procurar que las aperturas ópticas del sensor y del reflector
estén completamente libres.
Figura 38: Alineación Figura 39: Alineación 2
2 Distancia de conmutación
FUNCIONES ADICIONALES 72
8009201.11O1 | SICK
Subject to change without notice
79
