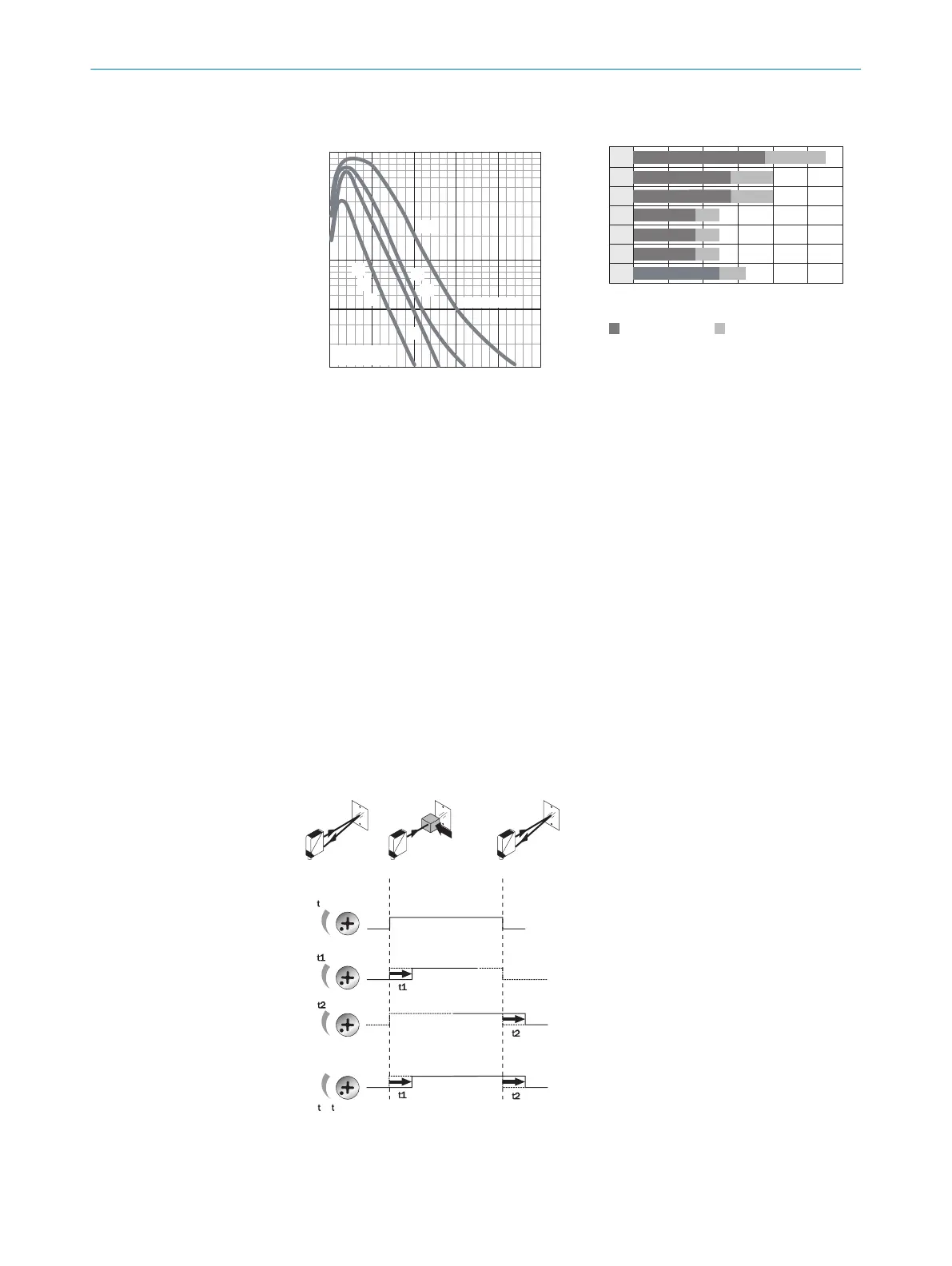

SICK WL34 User Manual

Comparar la distancia entre el sensor y el reflector con el diagrama correspondiente
[véase la siguiente imagen] (x = distancia de conmutación, y = reserva de funcionamiento).
100
10
1
Sensing range
Sensing range
typ. max.
m
(feet)
5
(16.40)
10
(32.81)
15
(49.21)
20
(65.62)
25
(82.02)
Distance in m (feet)
1
2
3
4
5
6
7
Figura 40: curva característica
0
4
(13.12)
8
(26.25)
12
(39.37)
16
(52.49)
20
(65.62)
24
(78.74)
5
6
4
3
2
1
Distance in m (feet)
Sensing range
11 16
15 22
Sensing range max.
7
10
0.03
7
14 20
11 160.03
0.03
0.03
10
13
0.15
7
10
0.03
7
10
0.03
1
Reflector PL80A
2
Reflector PL50A
3
Reflector PL40A
4
Reflector PL30A
5
Reflector PL20A
6
Lámina de reflexión Diamond Grade
7
Reflector C110A
3 Ajuste de la sensibilidad
Sensor con potenciómetro: abrir la tapa y la cubierta de protección del sensor prestando
atención a que no entre suciedad en el dispositivo.
Con el potenciómetro (tipo: sin tope) se ajusta la sensibilidad. Giro hacia la derecha:
aumenta la reserva de funcionamiento; giro hacia la izquierda: se reduce la reserva de
funcionamiento. Recomendamos poner el potenciómetro a su nivel “máximo”. En superfi‐
cies despolarizantes puede ser recomendable una reserva de funcionamiento menor.
El sensor está ajustado y listo para su uso.
4 Ajuste de las funciones de temporización
WL34-xx4x: t0 = sin tiempo de retardo, t1 = tiempo de retardo, t2 = tiempo de retardo;
para -R se aplica: 0 = relé inactivo, 1 = relé activo. Selector de fases de tiempo, regulable
en el dispositivo según el siguiente gráfico.
Fases de tiempo: regulables de 0,5 ... 10 s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 41: Funciones de temporización
73
PUESTA EN SERVICIO
80
8009201.11O1 | SICK
Subject to change without notice
