3
Commutatore: light on
(H) / dark on (D)
4
Commutatore:
NPN/PNP
5
Potenziometro: impo‐
stazione ritardo t
2
6
Potenziometro: impo‐
stazione ritardo t
1
7
Potenziometro: impo‐
stazione scala tempo‐
rale
3
Commutatore: light on
(H) / dark on (D)
4
Commutatore:
NPN/PNP
3
Commutatore: light on
(H) / dark on (D)
4
Potenziometro: impo‐
stazione ritardo t
2
5
Potenziometro: impo‐
stazione ritardo t
1
6
Potenziometro: impo‐
stazione scala tempo‐
rale
3
Commutatore: light on
(H) / dark on (D)
57 Montaggio
Montare il sensore e il riflettore su staffe di fissaggio adatte (vedere il catalogo degli
accessori SICK). Orientare reciprocamente il sensore e il rispettivo riflettore.
Rispettare la coppia di serraggio massima consentita del sensore di 2 Nm.
58 Installazione elettrica
Il collegamento del sensore deve avvenire in assenza di tensione. In base al tipo di col‐
legamento si devono rispettare le seguenti informazioni:
Collegamento connettore maschio: rispettare l’occupazione del pin: se il coperchio
è aperto, il connettore maschio può essere orientato in direzione orizzontale e ver‐
ticale
Collegamento del morsetto: rispettare il diametro del conduttore consentito da 5 a
10 mm. Se il coperchio è aperto, il collegamento a vite M16 può essere orientato
in direzione orizzontale e verticale. Sciogliere il collegamento a vite e rimuovere le
guarnizioni. Realizzare la linea di alimentazione senza tensione e collegare il sen‐
sore secondo tabella 38 e tabella 40 . Riavvitare il collegamento a vite M16 con la
guarnizione per garantire il grado di protezione IP del dispositivo.

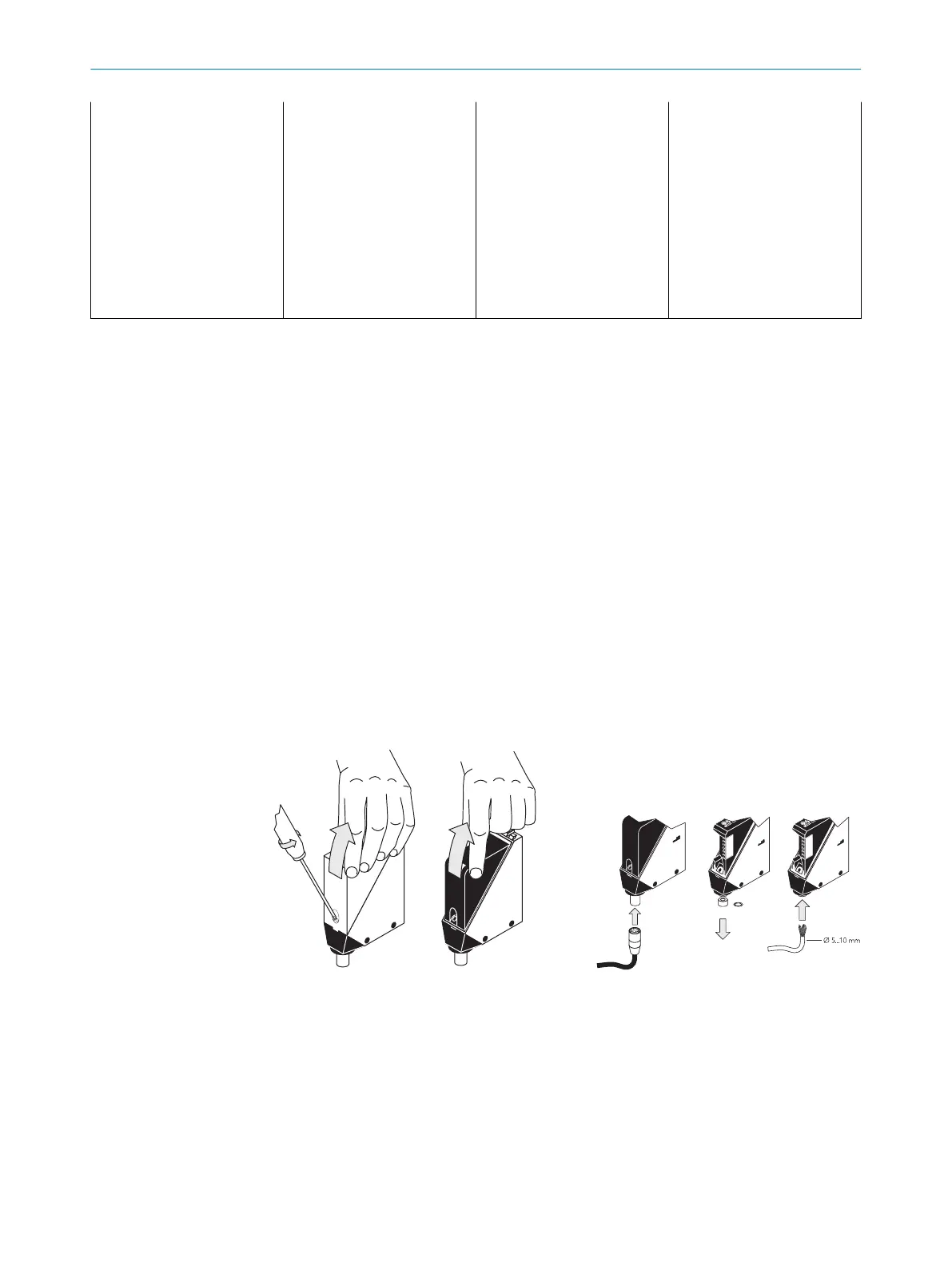

Figura 29: Aprire il sensore Figura 30: Collegamento elettrico
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare o
accendere l’alimentazione di tensione.
Spiegazioni dello schema di collegamento (Tabelle, capitolo 58.1 e v. "WL34-Rxxx",
pagina 63):
Allarme = uscita allarme (vedi tabella 38 e Funzioni supplementari)
n. c. = non collegato
N/C
MONTAGGIO
57
8009201.11O1 | SICK
Subject to change without notice
61
