SICK WL34

39.1 Plan coté
6
1
14,4
(0.57)
6
2
3
4
5
6
27
(1.06)
37
(1.46)
max. 32
(1.26)
14
(0.55)
14
(0.55)
6.5
(0.26)
10.5
(0.41)
14
(0.55)
15.5
(0.61)
70 (2.76)
M5
6.2
(0.24)
30 (1.18)
92 (3.62)
5
(0.20)

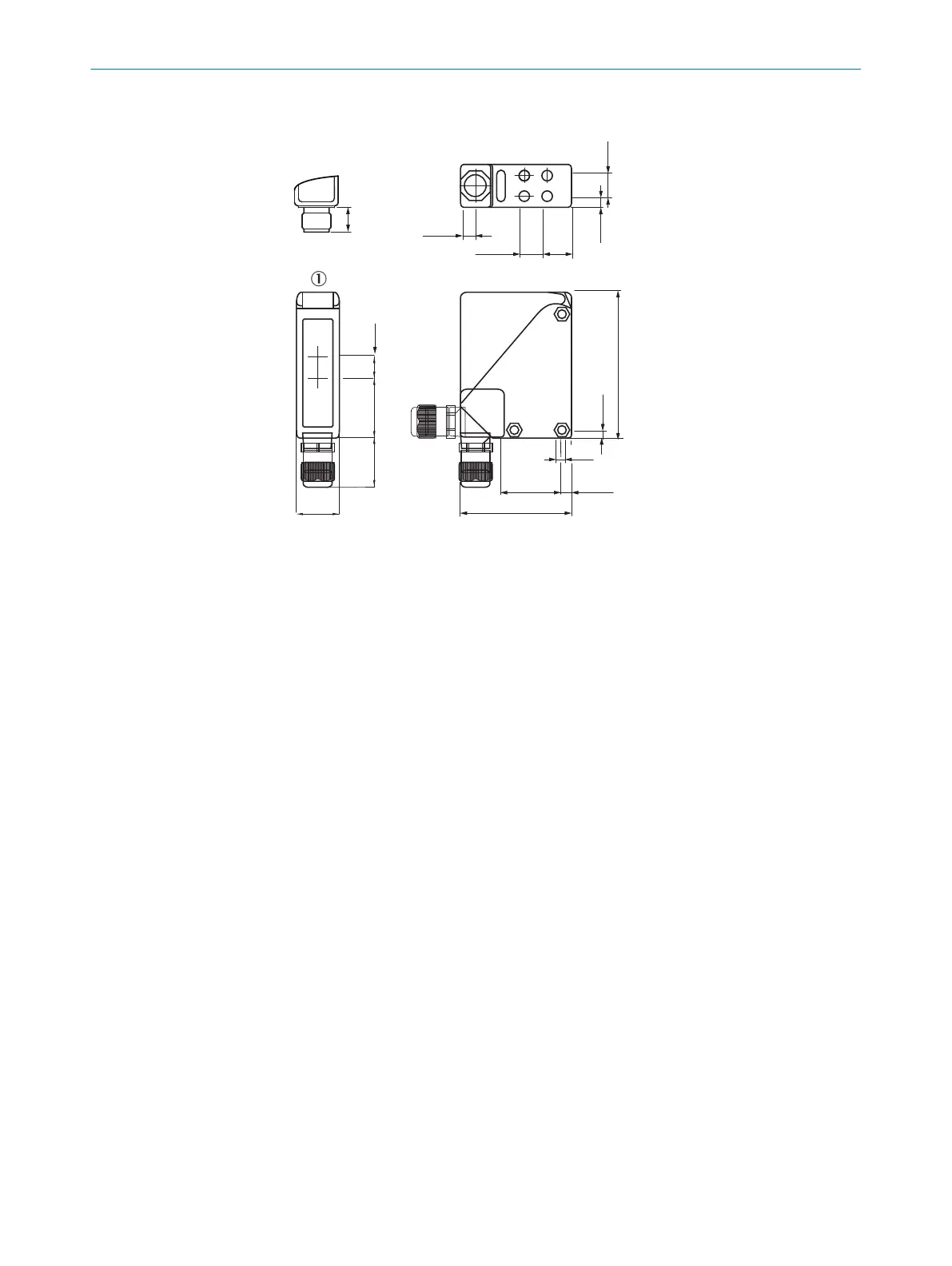

Illustration 21: Plan coté
1
Rainure d'alignement
2
LED d’état jaune
3
Centre de l’axe optique / Émetteur
4
Centre de l’axe optique / Récepteur
5
Trou traversant ø 5,5 mm, des deux côtés pour écrou à six pans M5
6
Presse étoupe M16 ou connecteur mâle orientable de 90°
39 CARACTÉRISTIQUES TECHNIQUES
