SICK WL34 User Manual

Entrada de teste
Entrada de teste: os sensores WL34-B / -V dispõem de uma entrada de teste (“ET” ou
“Teste” no esquema de conexões [ver "WL34-Bxxx, WL34-Vxxx", página 48 e ver
tabela 34]), através da qual o emissor é desligado, permitindo assim verificar o seu
funcionamento correto: ao utilizar conectores fêmea do cabo com indicadores LED, cer‐
tificar-se de que a ET tenha o pin-out adequado.
Não deve haver nenhum objeto entre o sensor e o refletor, ativar a entrada de teste (ver
o esquema de conexões [ver "WL34-Bxxx, WL34-Vxxx", página 48 e ver tabela 34], TE
com 0V em PNP) (PNP: TE → M; NPN: TE → L+). O LED de emissão é desligado ou há a
simulação, de que um objeto foi detectado. Para verificar a função, consultar a tabela
seguinte. Se a saída de comutação não se comportar de acordo com a tabela, verificar
as condições de uso. Ver o item Diagnóstico de erros.

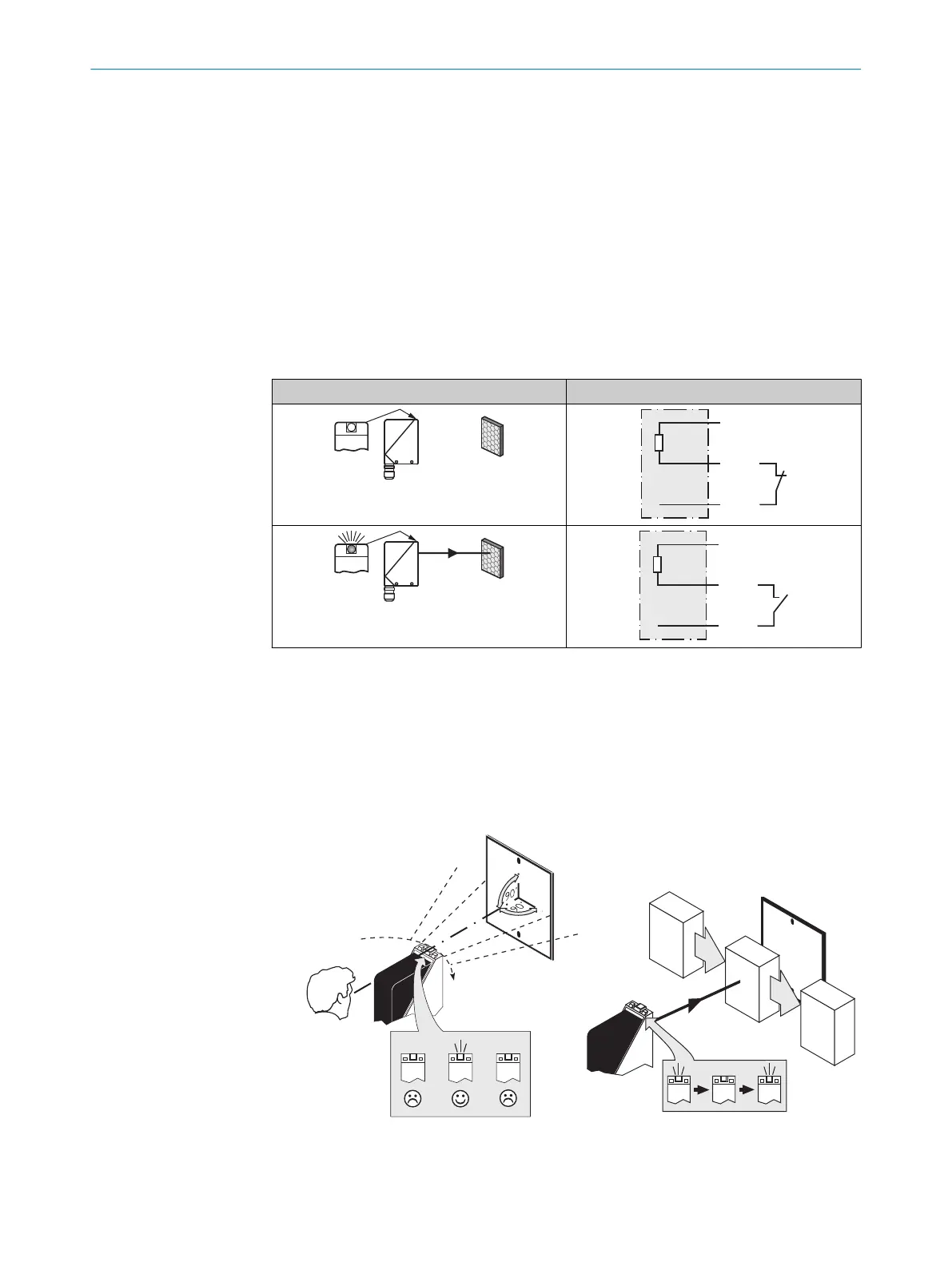

Tabela 34: Teste
Teste
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
47 Colocação em operação
1 Alinhamento
Alinhar o sensor ao refletor adequado. Selecionar o posicionamento de forma que o feixe
da luz de emissão vermelho incida sobre o centro do refletor. A área de visão entre o refle‐
tor e o sensor deve estar livre; não deve haver nenhum objeto posicionado no caminho do
feixe [ver figura 24 e figura 25]. Certificar-se de que as aberturas óticas do sensor e do
refletor estejam completamente livres.
Figura 24: Alinhamento Figura 25: Alinhamento 2
2 Distância de comutação
FUNÇÕES ADICIONAIS 46
8009201.11O1 | SICK
Subject to change without notice
51
