2.1.2.2 Snäckväxel

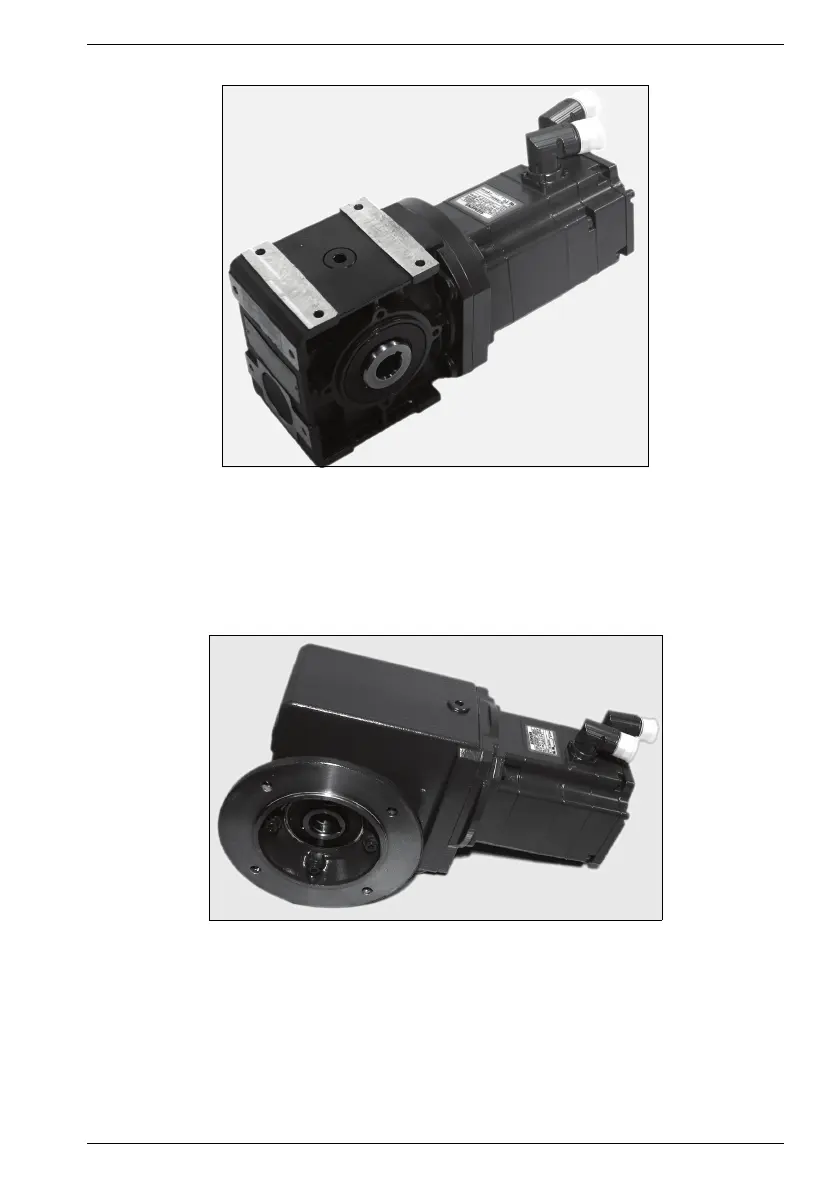

Fig. 1 Motor med snäckväxel (exempel)
Snäckväxlar/-motorer är uppbyggda i blockbyggnadsvis och har ett eller två förkopplade
ytterkugghjulssteg (två- eller trestegsväxel). Utgångsaxeln skjuter ut mot ingångsaxeln i
90° vinkel. Snäcksatsen, med härdad och slipad stålsnäcka och snäckhjul i brons, verkar
dämpande vid stötar och skakningar. Kuggarna har tätt flankspel.
2.1.2.3 Kuggväxel med skärande axlar
Fig. 2 Motor med konisk kuggväxel (exempel)
Koniska kuggväxlar/-motorer är uppbyggda i blockbyggnadsvis.
Växelstorlekarna K2 till K4 har utöver det koniska kugghjulssteget ett eller två förkoppla-
de ytterkugghjulssteg (två- eller trestegsväxel). Storlekarna K5 till K10 är utöver det ko-
niska kugghjulssteget utrustade med ett efterkopplat och ett eller två förkopplade
ytterkugghjulssteg (3- eller 4-stegsväxel). Utgångsaxeln är förskjuten mot drivaxeln om
90°. Det bågkuggade koniska kugghjulsstege möjliggör ett tätt flankspel.
