FRANÇAIS
Siemens AG 610.40 064.01
63
2.1.3 Adaptateur à moteur
Si le montage direct réducteur - moteur n’est pas prévu, des adaptateurs à moteur (avec
bride carrée) sont placés sur un réducteur afin de monter des servomoteurs (selon CEI
ou NEMA-C).

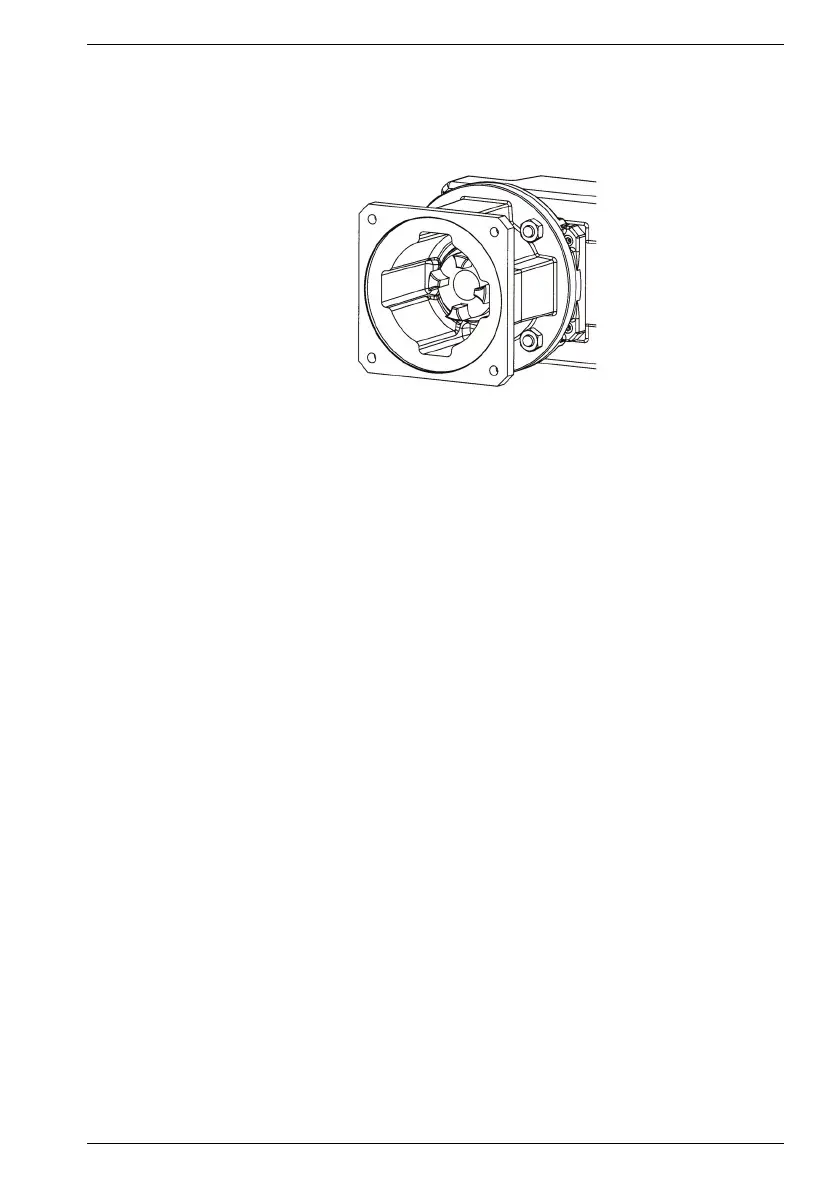

Fig. 5 Adaptateur à moteur (exemple)
2.1.3.1 Adaptateur à moteur avec embrayage à denture sphérique
Des adaptateurs à moteur (avec bride carrée) permettent de monter des servomoteurs
sur les réducteurs. Seuls les servomoteurs avec concentricité, axialité et coaxialité nor-
males selon DIN 42955-N pour bout d’arbre et fixation de brides peuvent être montés.
Une étanchéité à l’huile n’est pas requise côté moteur. Le diamètre de centrage doit être
effectué selon la tolérance ISO j6, le bout de l’arbre selon la tolérance ISO k6 et la cla-
vette selon la tolérance DIN 6885 fiche 1. Le montage et le démontage du moteur peu-
vent se faire sans entrer en contact avec le lubrifiant. L’arbre du moteur est relié à l’arbre
d’entrée du réducteur par l’intermédiaire de l’embrayage à denture sphérique flottant qui
est également rigide à la torsion et ne nécessite aucun entretien. L’embrayage fonction-
ne à sec et permet une température de service constante allant jusqu’à 80°C. L’adapta-
teur à moteur n’a besoin d’aucune opération de maintenance particulière.
2.1.3.2 Adaptateur à moteur avec embrayage à connecteurs sans jeu.
Des adaptateurs à moteur avec embrayage emmanchable à soufflet métallique sans jeu
et fixe dans l’axe permettent de monter des servomoteurs sur les réducteurs. Il est pré-
férable que les moteurs aient des arbres lisses (sans clavettes). Le manchon d’embraya-
ge monté côté réducteur est équipé d’un soufflet métallique élastique. C’est pourquoi une
concentricité, une axialité et une coaxialité normales selon DIN 42955-N suffisent pour
les bouts d’arbres et la bride de fixation des moteurs montés.
2.1.4 Arbre creux pour connexion par disques frettés
Les réducteurs à arbre creux sont emmanchés sur l’arbre d’entraînement de la machine
entraînée. Le moment de réaction doit être supporté soit en raccordant le réducteur par
bride à la machine, soit par un dispositif de compensation de couple. En cas de raccor-
dement par bride, la face de raccordement de la bride côté machine ne doit en aucun cas
former un écart d’angle droit supérieur à 0,03/100 mm par rapport à l’axe de l’arbre afin
d’éviter tout risque de déformation du palier et/ou de charge de flexion non autorisée sur
l’arbre de la machine.
