2.1.5 Árbol hueco con conexión de lengüeta de ajuste
El árbol hueco del engranaje está provisto de una ranura en espiral que actúa como cá-
mara de grasa, previniendo de este modo la oxidación del asiento.

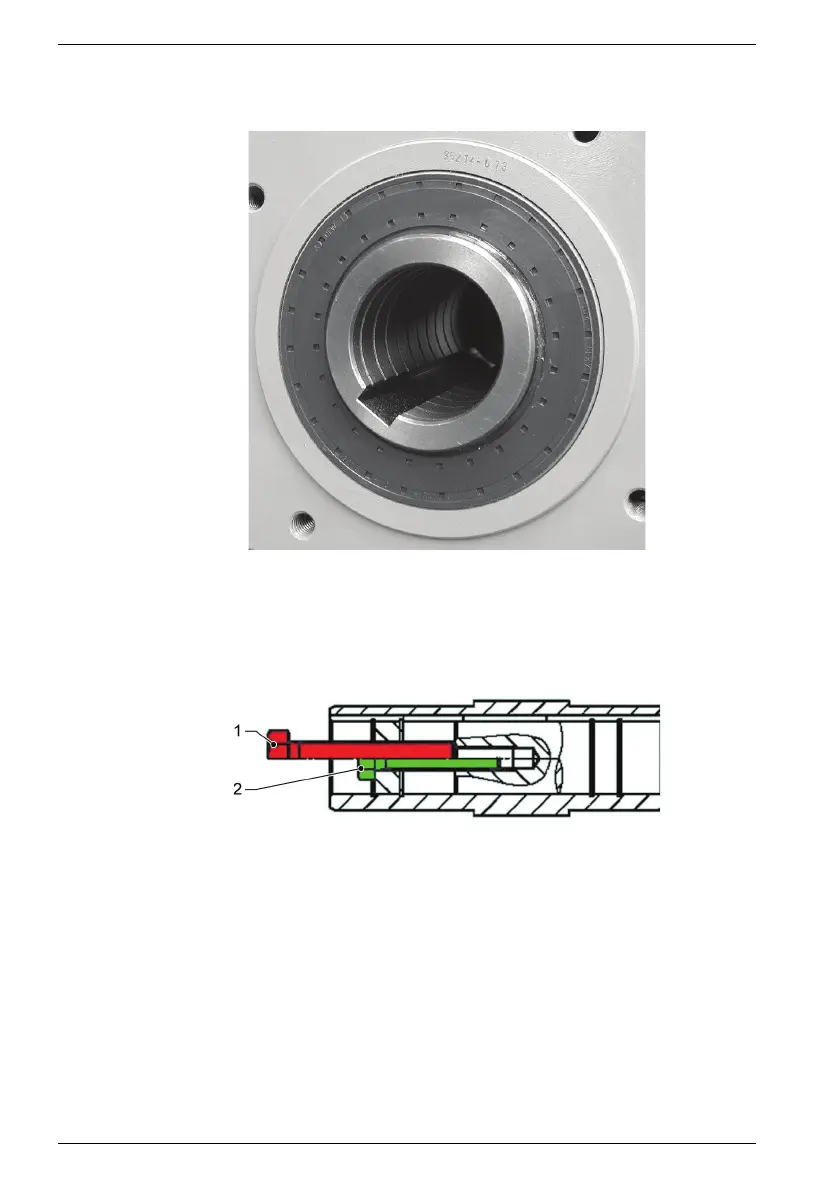

Fig. 7 Árbol hueco con conexión de lengüeta de ajuste
El desmontaje del árbol de la máquina es posible mediante una arandela empujadora
(ver también el Capítulo 4.2.2.1 “Motorreductor con árbol hueco con conexión de lengü-
eta de ajuste”).
Fig. 8 Desmontaje del eje mecánico
1 Separar
2 Colocar
2.1.6 Soporte de momento de giro
La disposición del soporte de momento de giro es posible en los engranajes acodados
(engranaje cónico/engranaje helicoidal), para lo cual se atornilla una placa de arrastre
en los 3 lados del engranaje (LE1; LE2; LE5). Además puede realizarse la disposición
del soporte de momento de giro en 2 posiciones de giro cada vez.
