SVENSKA
Siemens AG 610.40 064.01
139
2.1.5 Hålaxel med fjäderkilsanslutning
Drevets ihåliga axel har ett spiralspår som fungerar som fettkammare och därigenom fö-
rebygger gnidningskorrosion.

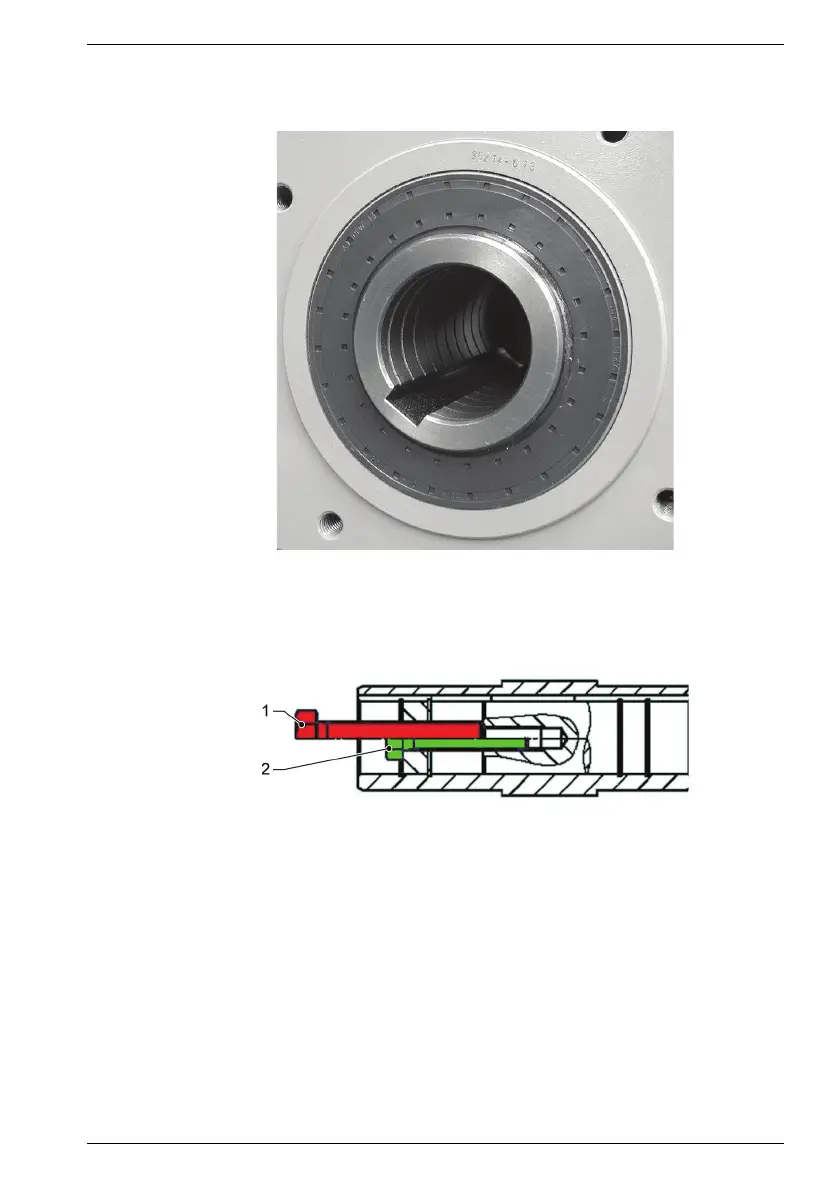

Fig. 7 Hålaxel med fjäderkilsanslutning
Det är möjligt att demontera maskinaxeln med hjälp av en bräckskiva (se även kapitel
4.2.2.1 “Kuggväxelmotor med hålaxel med fjäderkilsanslutning”).
Fig. 8 Demontering av maskinaxeln
1 trycka av
2dra på
2.1.6 Vridmomentstöd
Anordningen av ett vridmomentstöd vid vinkeldrev (koniska drev/snäckdrev) är möjligt på
3 drevsidor (GS1; GS2; GS5) genom att skruva fast en medbringarplatta. Vidare är an-
ordningen av respektive vridmomentstöd genomförbar i 2 vridpositioner.
