SVENSKA
138 610.40 064.01 Siemens AG

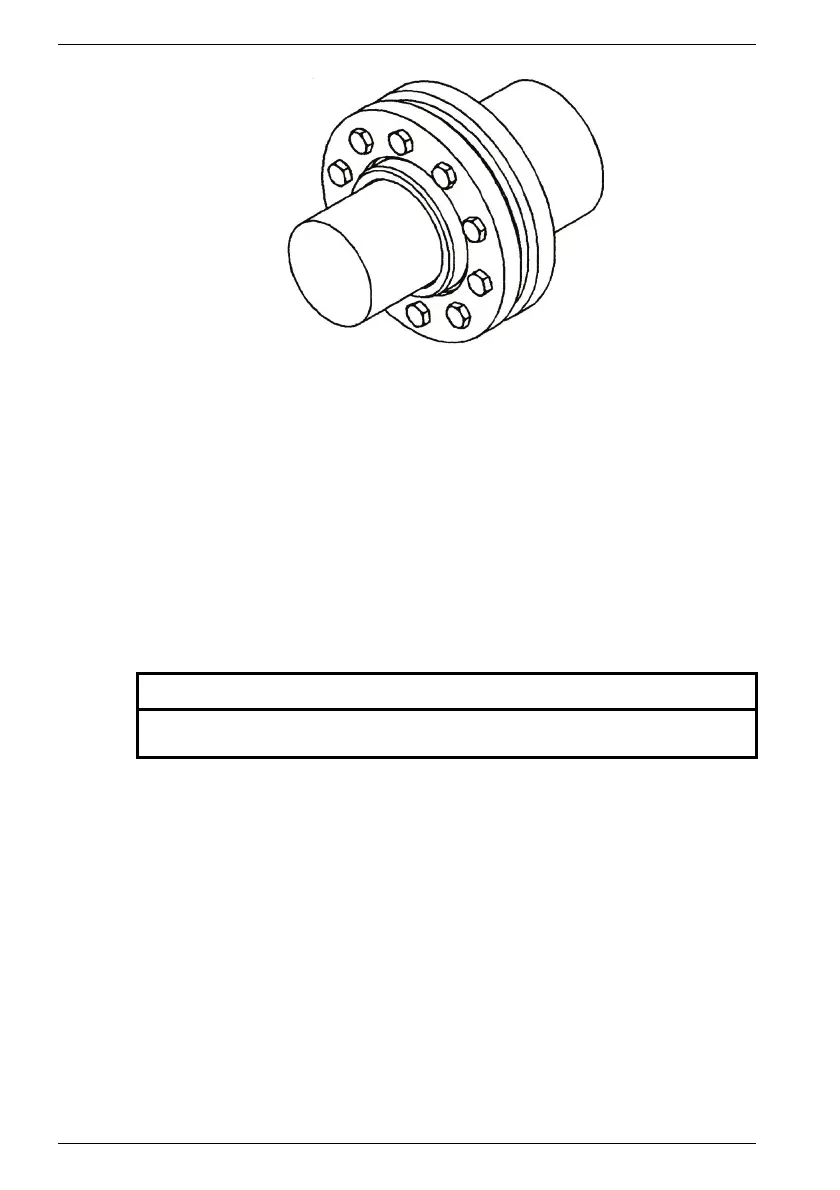

Fig. 6 Hålaxel (exempel)
Krympbricksanslutning:
Anslutningen av hålaxeln till den släta maskindrivaxeln görs över friktionsavslutning ge-
nom elastisk inbindning av hålaxeln medelst krympbricka. Denna axel-navanslutning är
absolut spelfri och därmed även slitagefri.
Den kan överföra stora vridmoment och axialkrafter vid hög rundgångsnoggrannhet (på
grund av sin självcentrerande egenskap).
Hålaxeln är tillverkad av högvärdigt seghärdningsstål.
Hålaxelutföranden (beroende av växelns byggstorlek):
- Hålaxlar med skåror i krympsätesområdet:
Maskinaxel i tolerans ISO h9!
- Hålaxlar utan skåror i krympsätesområdet:
Maskinaxel i tolerans ISO h6!
SE UPP
Hålaxeln får inte belastas med en radiell driftskraft på den sidan som
krympbrickan sitter på.

Siemens 1FK7 Series Specifications

General

Product type	Synchronous motor
Encoder	Incremental encoder, absolute encoder
Cooling method	Natural cooling, forced-air cooling
Degree of protection	IP64, IP65
Speed range	Up to 9000 rpm
Feedback system	Encoder or resolver
