2.1.5 Hohlwelle mit Passfederverbindung
Die Getriebehohlwelle ist mit einer Spiralnut versehen, die als Fettkammer wirkt und so-
mit Passungsrost vorbeugt.

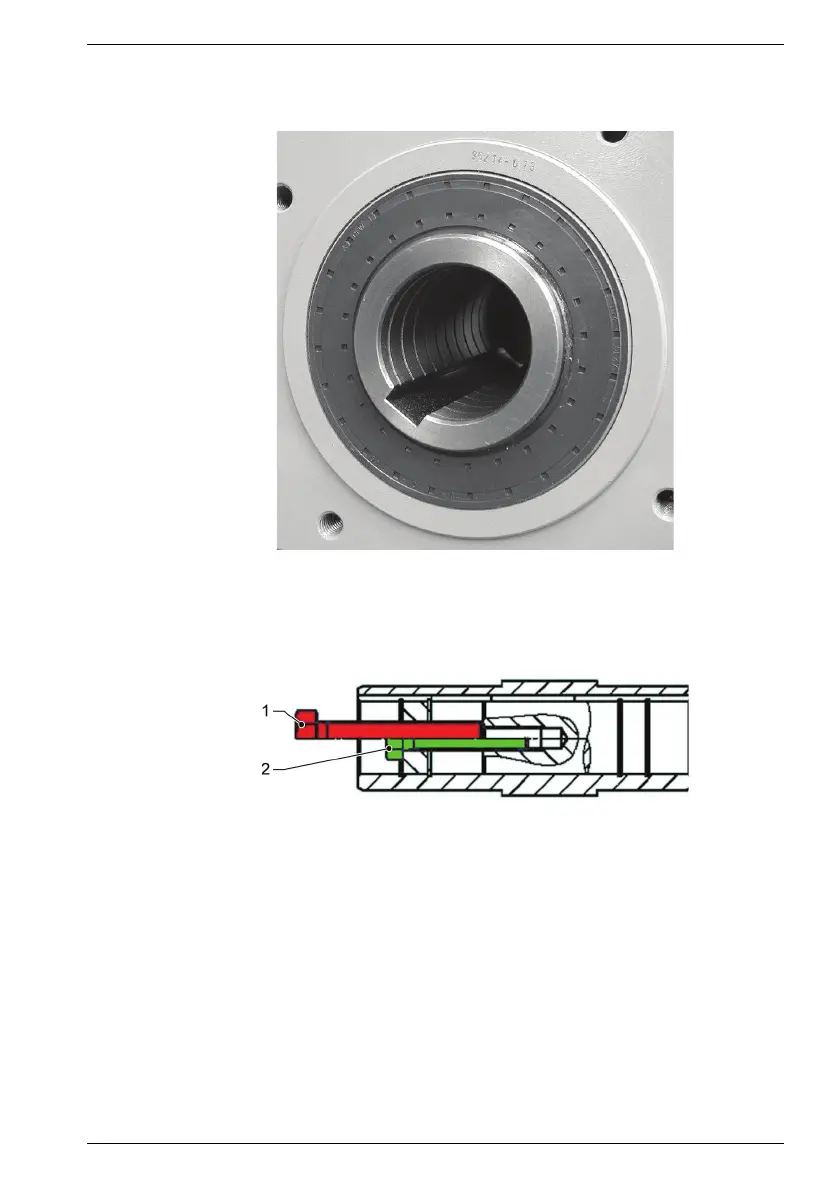

Fig. 7 Hohlwelle mit Passfederverbindung
Die Demontage der Maschinenwelle ist mittels einer Abdrückscheibe möglich
(siehe auch Kapitel 4.2.2.1 “Getriebemotor mit Hohlwelle mit Passfederverbindung”).
Fig. 8 Demontage der Maschinenwelle
1 Abdrücken
2 Aufziehen
2.1.6 Drehmomentstütze
Die Anordnung einer Drehmomentstütze bei Winkelgetrieben (Kegel- / Schneckengetrie-
be) ist an 3 Getriebeseiten (GS1; GS2; GS5) durch Anschrauben einer Mitnahmeplatte
möglich. Weiterhin ist die Anordnung der jeweiligen Drehmomentstütze in 2 Drehpostio-
nen durchführbar.
