DEUTSCH
40 610.40 064.01 Siemens AG

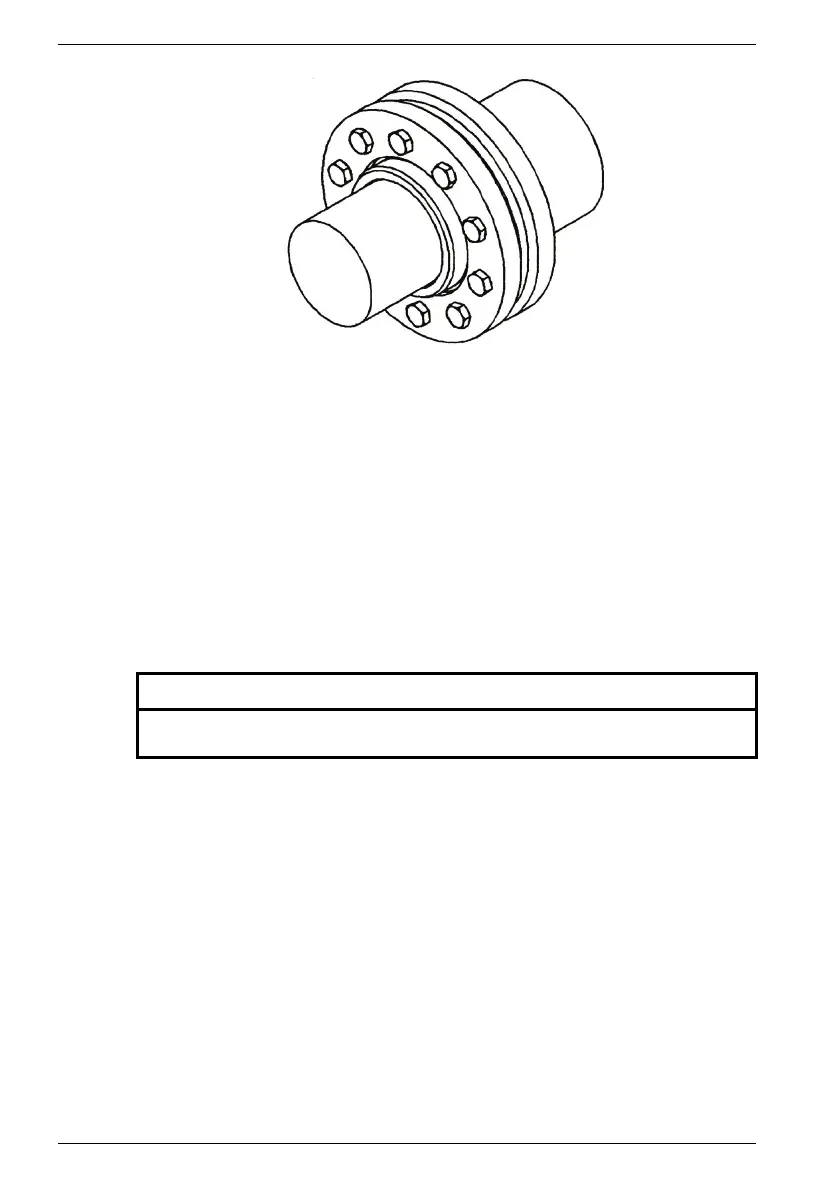

Fig. 6 Hohlwelle (Beispiel)
Schrumpfscheibenverbindung:
Die Verbindung der Hohlwelle mit der glatten Maschinen-Antriebswelle wird über Reib-
schluss durch elastisches Einschnüren der Hohlwelle mittels Schrumpfscheibe herge-
stellt. Diese Welle-Nabe-Verbindung ist absolut spielfrei und damit auch verschleißfrei.
Sie kann große Drehmomente und Axialkräfte bei hoher Rundlaufgenauigkeit (infolge ih-
rer selbstzentrierenden Eigenschaft) übertragen.
Die Hohlwelle ist aus hochfestem Vergütungsstahl gefertigt.
Hohlwellenausführungen (abhängig von der Getriebebaugröße):
- Hohlwellen mit Schlitzen im Schrumpfsitzbereich:
Maschinenwelle in Toleranz ISO h9!
- Hohlwellen ohne Schlitze im Schrumpfsitzbereich:
Maschinenwelle in Toleranz ISO h6!
VORSICHT
Die Hohlwelle darf auf der Seite, auf der die Schrumpfscheibe sitzt, nicht mit
einer radialen Betriebskraft belastet werden!
