ESPAÑOL
Siemens AG 610.40 064.01
89

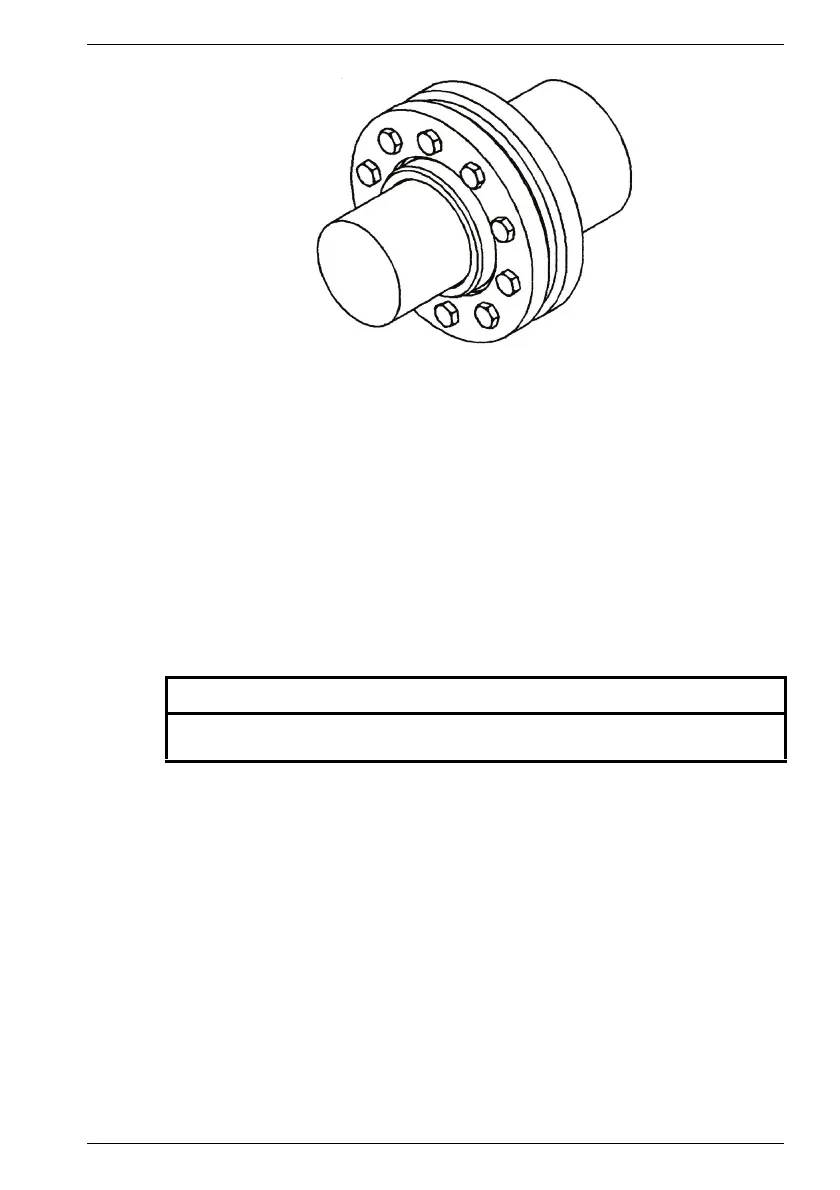

Fig.6 Árbol hueco (ejemplo)
Conexión por disco de contracción:
La conexión del árbol hueco con el eje de accionamiento liso de la máquina se realiza a
través de una unión por fricción con el atado elástico del árbol hueco mediante el disco
de contracción. Esta conexión entre árbol y buje no tiene juego, y, por lo tanto, no pre-
senta desgaste alguno.
Es capaz de transmitir altos pares de giro y fuerzas axiales con giro redondo exacto (por
sus propiedades de autocentraje).
El árbol hueco es de acero mejorado muy resistente.
Modelos de árboles huecos (según el tamaño del engranaje):
- Árboles huecos con ranuras en el asiento del disco de contracción:
¡Eje de máquina con tolerancia ISO h9!
- Árboles huecos sin ranuras en el asiento del disco de contracción:
¡Eje de máquina con tolerancia ISO h6!
CUIDADO
¡En el lado del disco de contracción, el árbol hueco no deberá cargarse sólo con
fuerza de trabajo radial!
