FRANÇAIS
64 610.40 064.01 Siemens AG

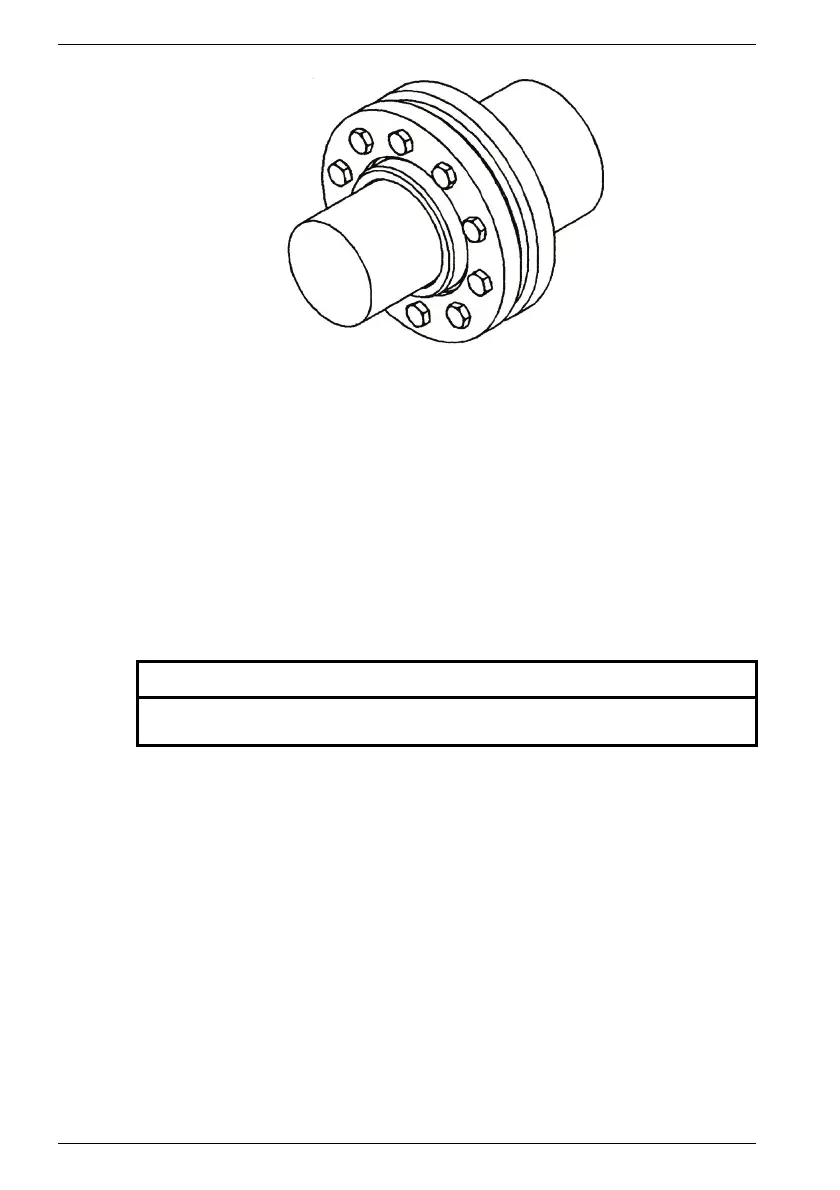

Fig. 6 Arbre creux (exemple)
Connexion par disques frettés :
La connexion de l’arbre creux avec l’arbre d’entraînement lisse de la machine est assu-
rée par friction grâce au rétrécissement élastique de l’arbre creux par l’intermédiaire d’un
disque fretté. La connexion arbre-moyeu est absolument sans jeu et donc sans usure.
Elle peut supporter des couples élevés et des forces axiales importantes tout en garan-
tissant une précision de rotation (en raison de son centrage automatique).
L’arbre creux est fabriqué en acier de traitement à haute résistance.
Exécutions à arbres creux (selon la taille du réducteur) :
- Arbres creux avec entailles dans la partie frettée :
Arbre de la machine avec tolérance ISO h9 !
- Arbres creux sans entailles dans la partie frettée :
Arbre de la machine avec tolérance ISO h6 !
ATTENTION
L’arbre creux ne doit en aucun cas être chargé d’une force motrice radiale du
côté disque fretté !
