DEUTSCH
Siemens AG 610.40 064.01
37
2.1.2.2 Schneckengetriebe

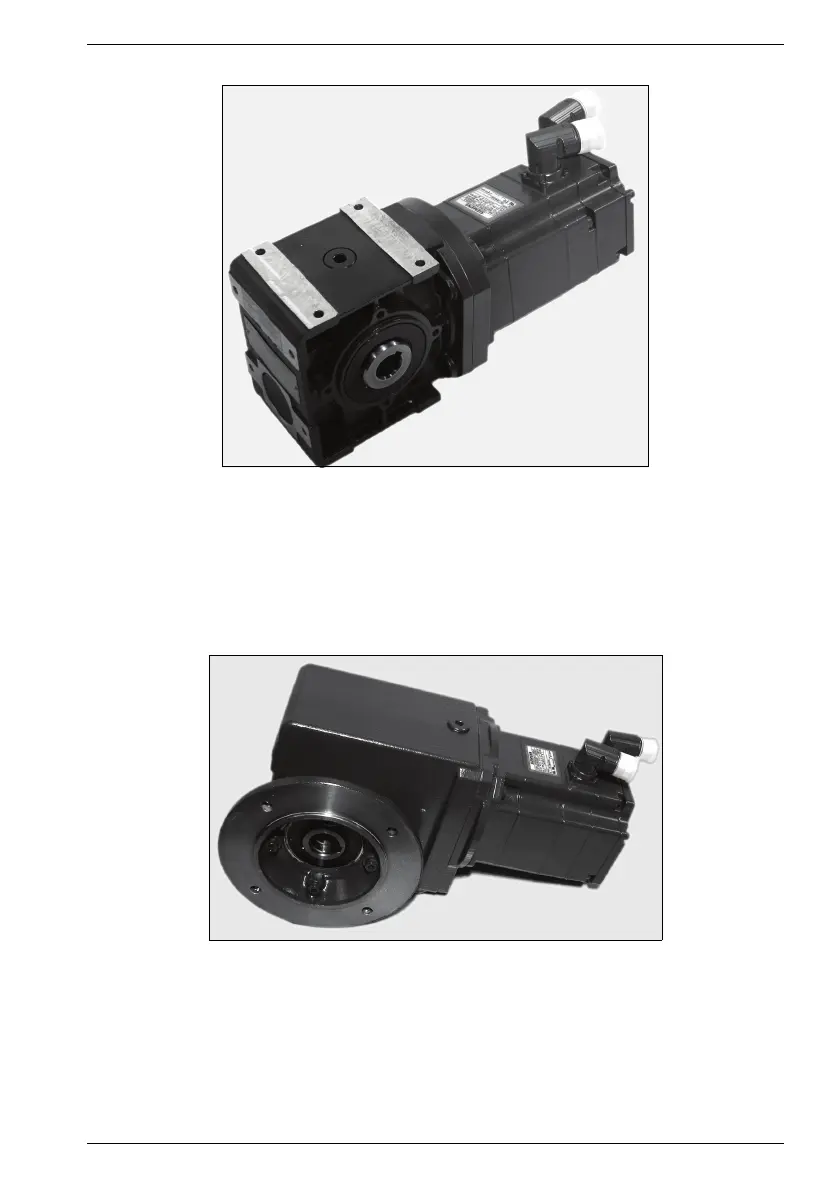

Fig. 1 Motor mit Schneckengetriebe (Beispiel)
Schneckengetriebe/-motoren sind in Blockbauweise aufgebaut und haben zum Schne-
ckensatz eine oder zwei vorgeschaltete Stirnradstufen (2- oder 3-stufiges Getriebe). Die
Abtriebswelle treibt im Winkel von 90° zur Eintriebswelle aus. Der Schneckensatz mit ge-
härteter und geschliffener Stahlschnecke und Bronze- Schneckenrad wirkt dämpfend bei
Stößen und Erschütterungen. Die Verzahnungen haben enges Flankenspiel.
2.1.2.3 Kegelradgetriebe
Fig. 2 Motor mit Kegelradgetriebe (Beispiel)
Kegelradgetriebe/-motoren sind in Blockbauweise aufgebaut.
Die Getriebegrößen K2 bis K4 haben zusätzlich zur Kegelradstufe eine oder zwei vorge-
schaltete Stirnradstufen (2- oder 3-stufiges Getriebe). Die Größen K5 bis K10 sind zu-
sätzlich zur Kegelradstufe mit einer nachgeschalteten und einer oder zwei
vorgeschalteten Stirnradstufen ausgestattet (3- oder 4-stufiges Getriebe). Die Abtriebs-
welle ist zur Antriebswelle um 90° versetzt angeordnet. Die bogenverzahnte Kegelrad-
stufe ermöglicht ein enges Flankenspiel.
