2.1.2.2 Réducteur à roue et à vis sans fin

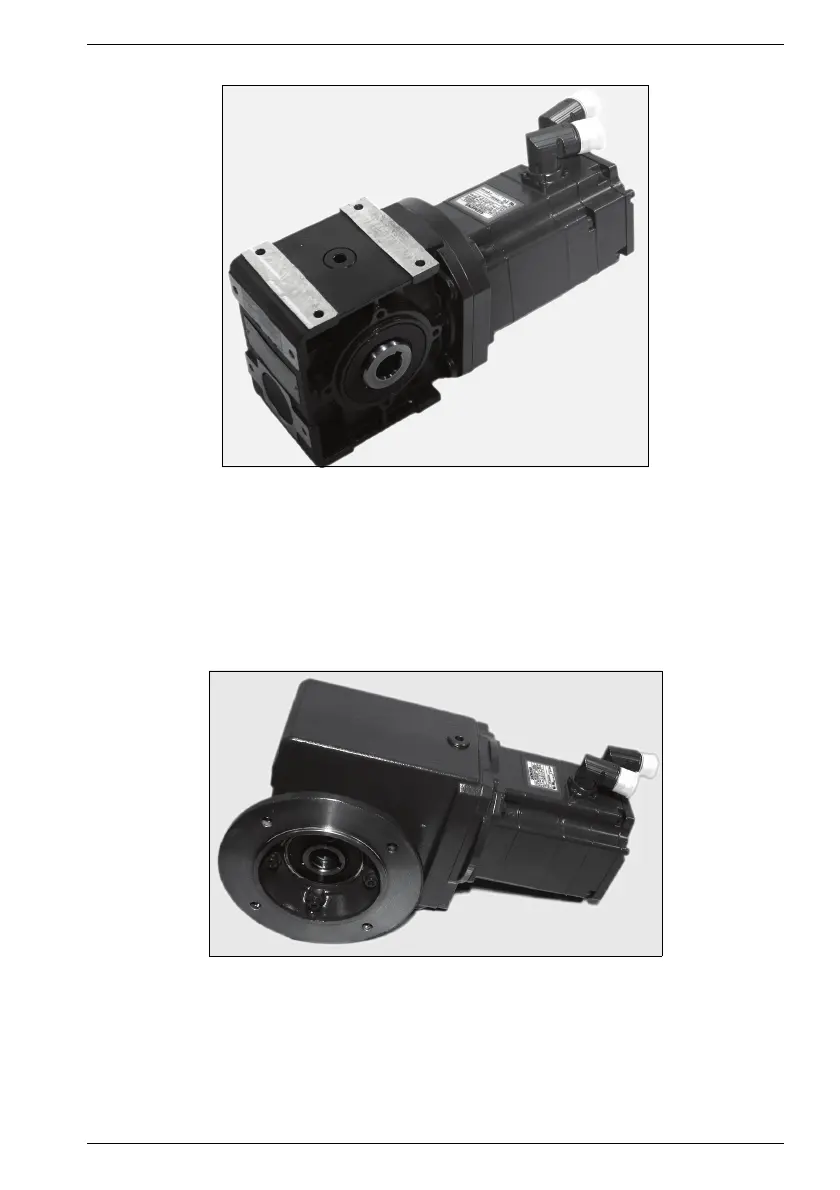

Fig. 1 Moteur avec réducteur à roue et à vis sans fin (exemple)
Les réducteurs / motoréducteurs à roue et à vis sans fin sont construits en monoblocs et
disposent, en plus du couple roue et vis sans fin, d’un ou deux rapports d’engrenages
cylindriques placés en amont (réducteur à 2 ou 3 rapports). L’arbre de sortie forme un
angle de 90° avec l’arbre d’entrée. Le couple vis sans fin en acier trempé et poli et roue
en bronze exerce une fonction d’amortisseur lors de coups et de vibrations. Les engre-
nages ont un jeu entre-dents étroit.
2.1.2.3 Réducteur à couple conique
Fig. 2 Moteur avec réducteur à couple conique (exemple)
Les réducteurs / motoréducteurs à couple conique sont construits en monoblocs.
Les modèles K2 à K4 disposent, en plus du rapport à couple conique, d’un ou deux rap-
ports d’engrenages cylindriques placés en amont (réducteur à 2 ou 3 rapports). Les mo-
dèles K5 à K10 disposent, en plus du rapport à couple conique, d’un ou deux rapports
d’engrenages cylindriques placés en amont et d’un placé en aval (réducteur à 3 ou 4 rap-
