Anschließen 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
5-4 Betriebsanleitung SIMOVERT MASTERDRIVES

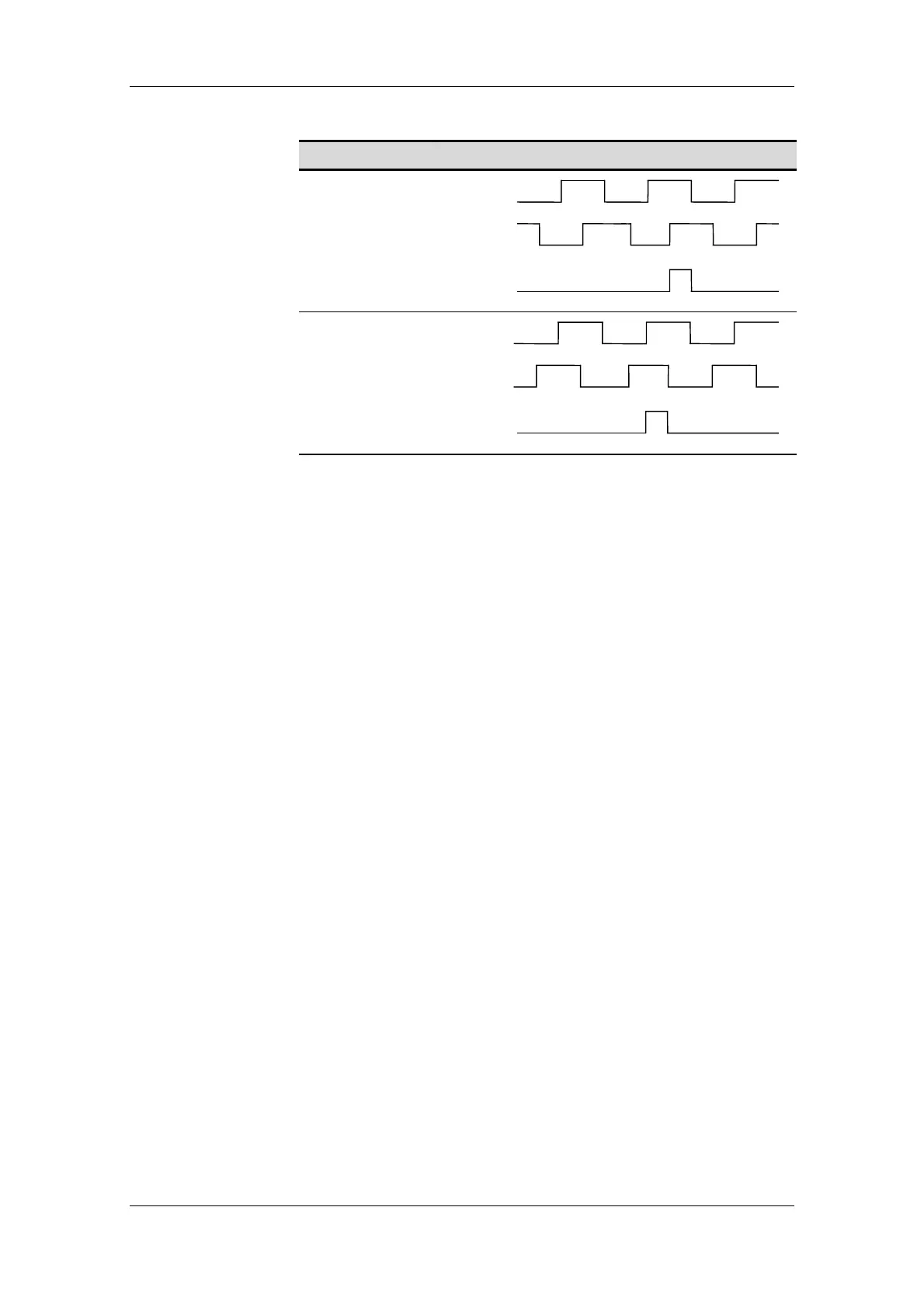

Sollwert-Eingang Signalform am Ausgang t →
Steigende
Sollwerte
(pos. Drehrichtung)
Spur A
Spur B
Spur Null
Fallende Sollwerte
(neg. Drehrichtung)
Spur A
Spur B
Spur Null
Tabelle 5-3 Signalausgang bei Nulldurchgang
Die Strichzahl der Geberschnittstelle kann über DIL-Schalter an der
rechten Seitenwand ausgewählt werden (Tabelle 6-1). Mögliche
Strichzahlen sind: 8192, 4096, 2048, 1024.
