SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Anschließen
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 5-5
5.3 PROFIBUS-Schnittstelle (X22 bei SLE-DP)
Die Schnittstelle des SLE-DP zum PROFIBUS-Strang ist die 9-polige
Sub-D-Buchse mit Schraubverriegelung (UNC) an der Front des
Gehäuses nach EN 50170. Sie ist zusätzlich zu der Bezeichnung X22
noch mit "PROFIBUS" und folgendem Symbol beschriftet:
.
Die Schnittstelle liefert eine galvanisch getrennte, kurzschlußfeste
Versorgungsspannung zum optionalen Anschluß eines OLP (Optical
Link Plug). Alle PROFIBUS-Signale sind potentialfrei gegenüber der
24 V-Spannungsversorgung (X1) und den Gebersignalen (X21).
Sowohl die PROFIBUS-Schnittstelle als auch die Geberschnittstelle
haben als Steckerhardware eine 9-polige Sub-D-Buchse. Sie können
nur durch Beschriftung und Lage unterschieden werden (vgl. Bild 4-3).
Das Herstellen der richtigen Steckverbindung ist anlagenseitig
sicherzustellen.
Pin Signal Bedeutung Bereich
1 nicht belegt n.c.
2 nicht belegt n.c.
3 RxD/TxD-P PROFIBUS-Daten - P (nicht
invertiert)
RS485
4 CNTR-P Steuersignal für PROFIBUS OLP TTL
5 DGND Masse für PROFIBUS-Daten 0 V
6VP
Versorgungsspannung Plus für
Abschlußwiderstand und OLP
DC + 5 V ± 10 %
für OLP
max. 100 mA
7 nicht belegt n.c.
8 RxD/TxD-N PROFIBUS-Daten - N (invertiert) RS485
9 nicht belegt n.c.
Gehäuse Außenschirm
9-pol. Sub-D Buchse mit Schraubverriegelung (UNC)
Tabelle 5-4 Steckerbelegung PROFIBUS-Schnittstelle (X22 bei SLE-DP)
Der Anschluß der Leitungen muß über PROFIBUS-Stecker erfolgen, da
sich in diesem Stecker die Busabschlußwiderstände befinden.

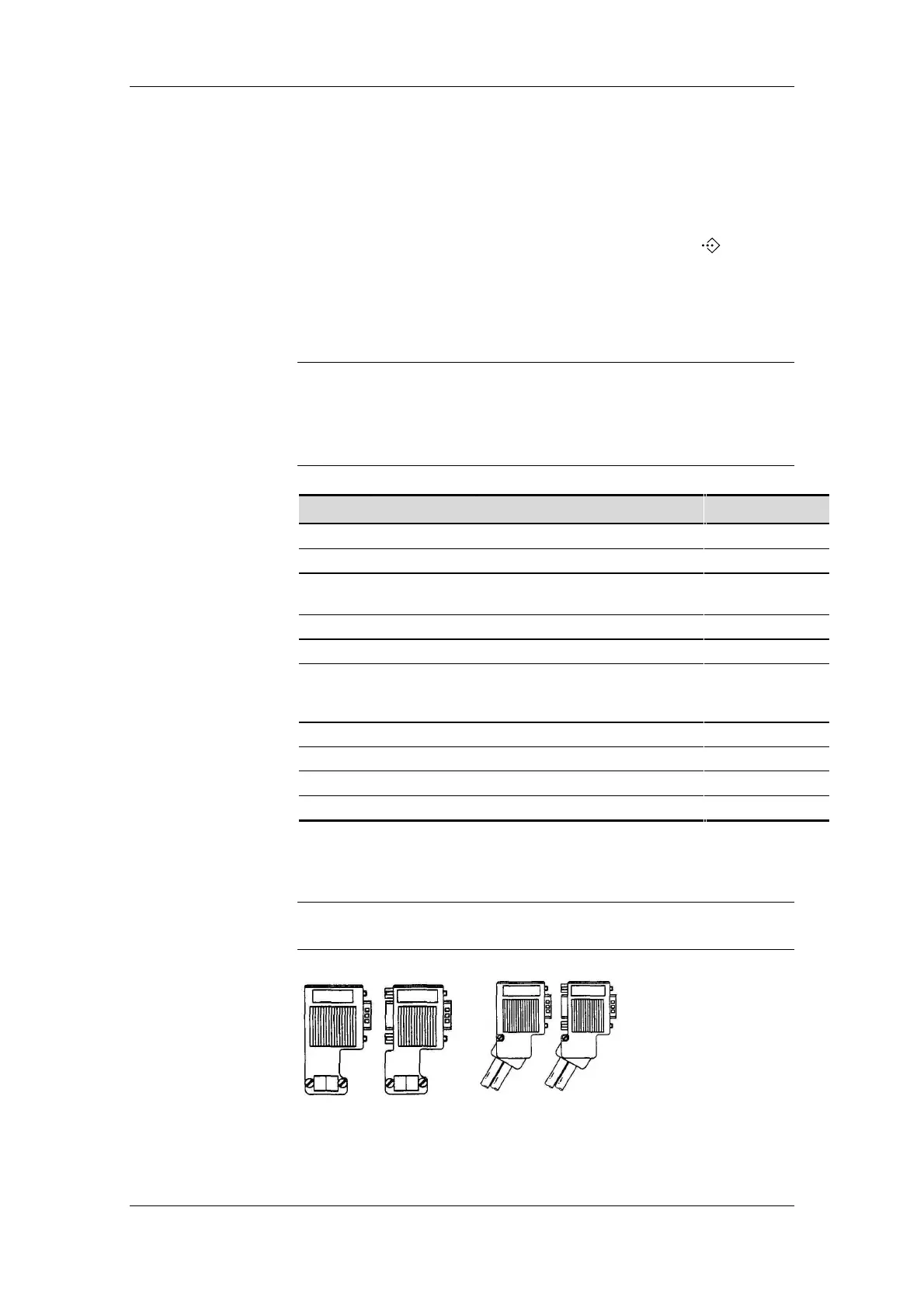

Bild 5-3 mögliche PROFIBUS-Stecker
VORSICHT
HINWEIS
