Anschließen 02.2001 SLE / SLE-DP – SIMOLINK-Encoder
GWE-477 763 4070.76 J Siemens AG
5-6 Betriebsanleitung SIMOVERT MASTERDRIVES
Beim letzten Teilnehmer im PROFIBUS-Strang müssen die
Abschlußwiderstände eingeschaltet werden, da sonst die
Datenübertragung nicht ordnungsgemäß funktioniert. Der
Leitungsschirm muß großflächig und beidseitig aufgelegt werden.
Busabschluß Busabschluß
zum nächsten
Busteilnehmer
vom vorhergehenden
Busteilnehmer
letzter Busteilnehmerweitere Busteilnehmererster Busteilnehmer

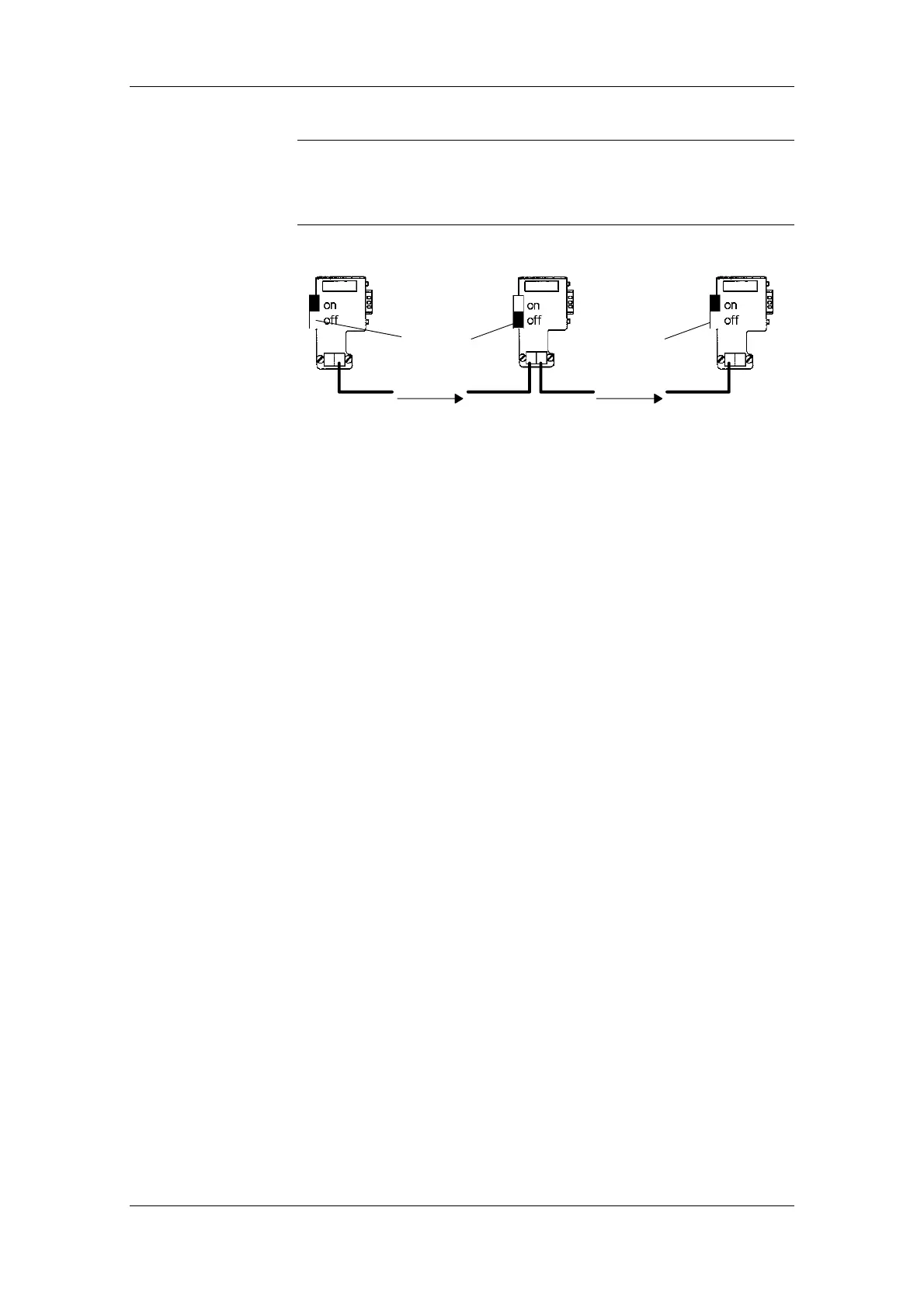

Bild 5-4 Lage der Busabschlußwiderstände
