SLE / SLE-DP – SIMOLINK-Encoder 02.2001 Inbetriebsetzung
Siemens AG GWE-477 763 4070.76 J
SIMOVERT MASTERDRIVES Betriebsanleitung 6-13
6.4.2 PROFIBUS Stationsadresse
Über zwei BCD-Drehschalter auf der Gehäuseoberseite des SLE-DP
kann eine Stationsadresse von 1-99 zugewiesen werden. Das Ändern
der Stationsadresse über PROFIBUS wird nicht unterstützt
(SET_SLAVE_ADRESS s.o.).
DP-SLAVE-
ADDRESS
UNITS
TENS
ERROR
0
1
2
3
4
5
9
7
6
8
0
1
2
3
4
5
9
7
6
8

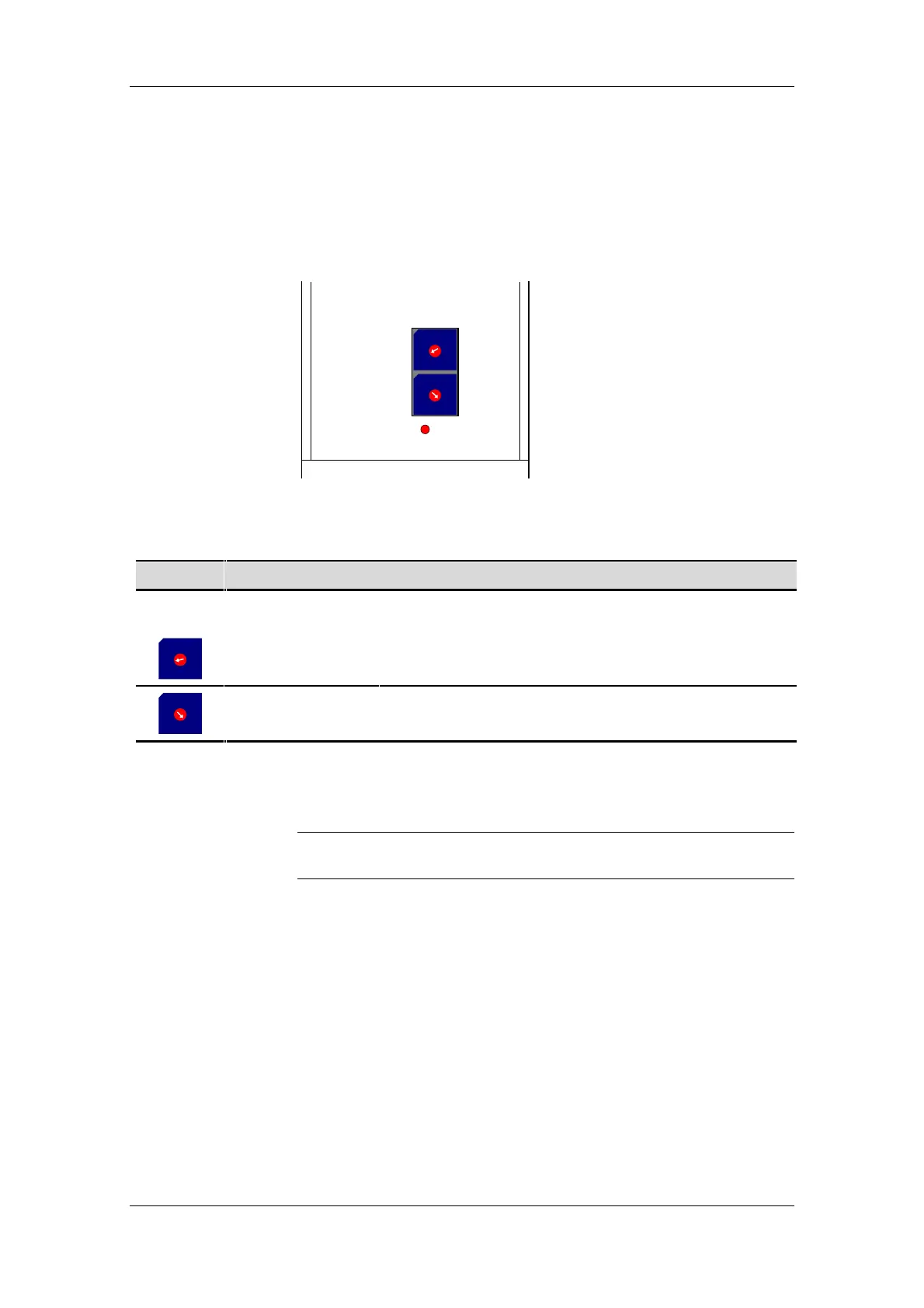

Bild 6-6 SLE-DP; BCD-Drehschalter für Stationsadresse
(aktuelle Einstellung: Stationsadresse =47)
Schalter Bezeichnung Bedeutung Bereich
DP-SLAVE-ADRESS PROFIBUS-DP Stationsadresse
= 10 *
TENS
+
UNITS
1…99
0
1
2
3
4
5
9
7
6
8
UNITS Einerstelle der PROFIBUS Stationsadresse 0…9
0
1
2
3
4
5
9
7
6
8
TENS Zehnerstelle der PROFIBUS Stationsadresse 0…9
Drehschalter UNITS befindet sich in der Draufsicht auf der Gehäuseoberseite hinten.
Tabelle 6-10 SLE-DP; BCD-Drehschalter
Die mögliche Stellung der BCD-Drehschalter auf Stationsadresse 0
wird intern zu einer Stationsadresse 126 umgewandelt.
ACHTUNG
