Montaggio 05.2006
6SE7087-2JD60 Siemens AG
5-2 Istruzioni di servizio SIMOVERT MASTERDRIVES
100 mm250 mm
ventilazione
superficie montaggio

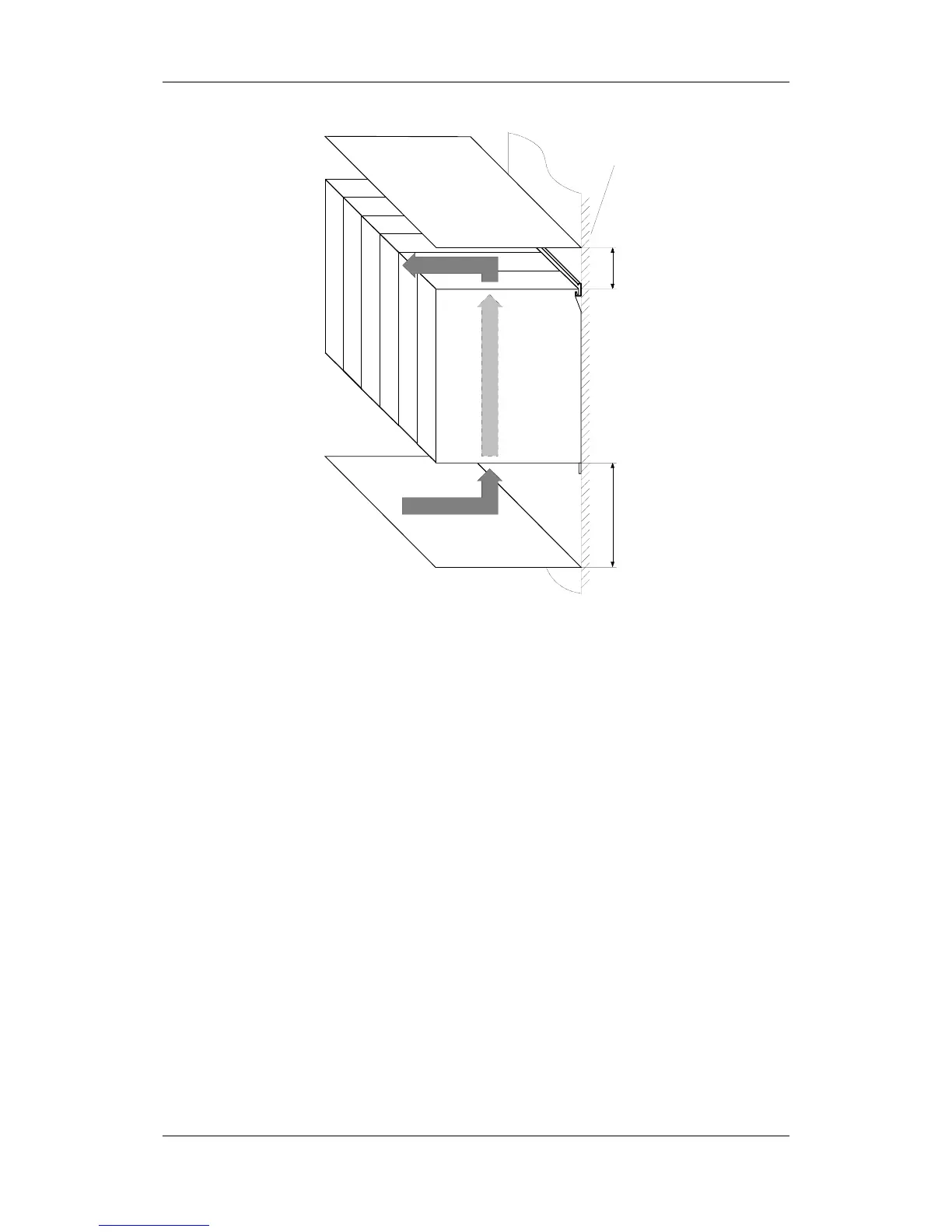

Fig. 5-1 Distanze minime per il raffreddamento
Il montaggio dell'apparecchio si ha direttamente su una superficie di
montaggio. Perciò si necessita delle seguenti parti:
♦ sbarra G secondo EN50035 con viti per il fissaggio sopra,
♦ una vite M6 per grandezza da A a C, due viti M6 per grandezza D,
per il fissaggio sotto,
♦ disegno d'ingombro per le grandezzr A, B o per le grandezze C, D.
Montaggio
