05.2006 Montaggio
Siemens AG 6SE7087-2JD60
SIMOVERT MASTERDRIVES Istruzioni di servizio 5-3

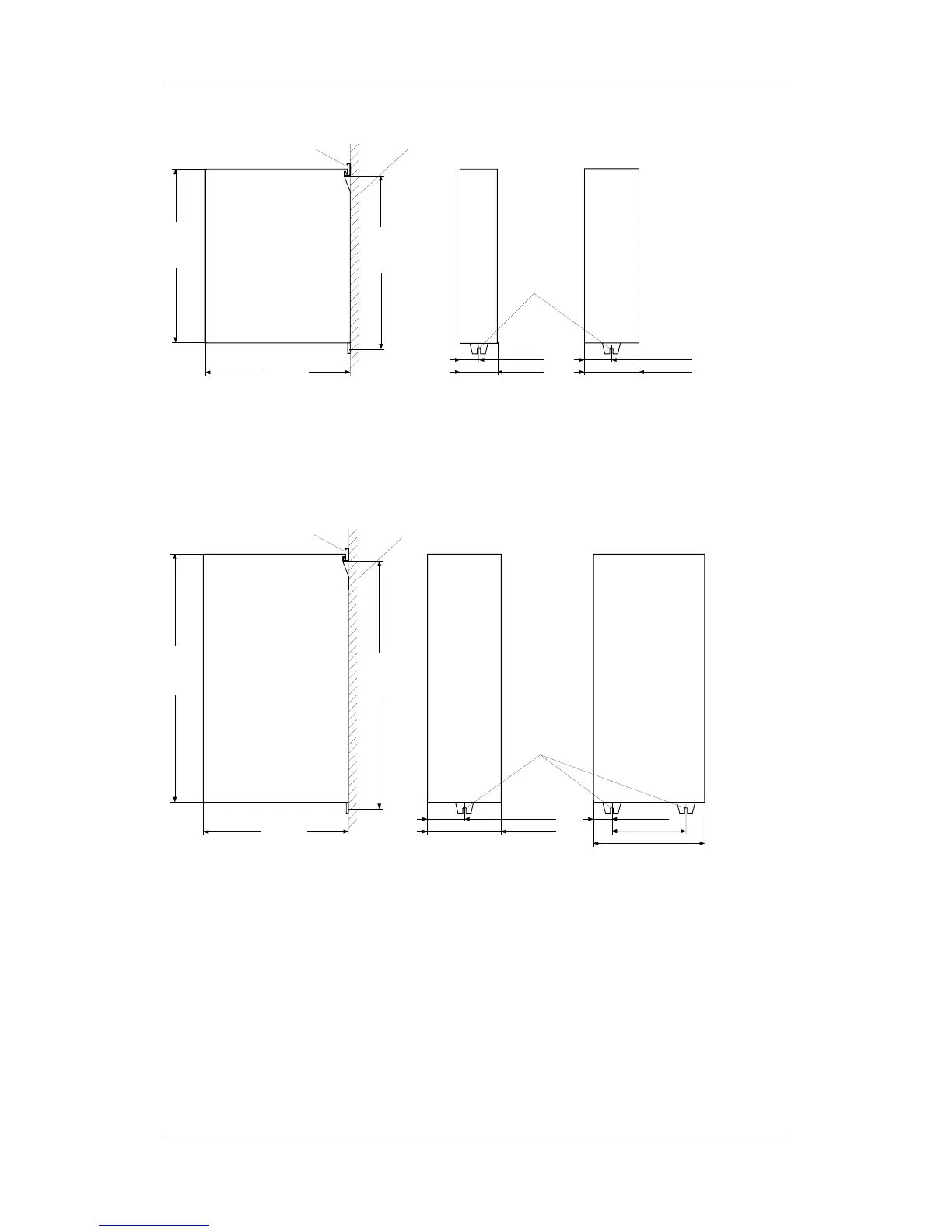

vista laterale vista anteriore (senza copertura frontale)
45 mm
350 mm
425 mm
sbarra G secondo EN50035 superficie montaggio
425 mm
90 mm
67,5 mm
asole per
viti M6
135 mm
grandezza A grandezza B
Fig. 5-2 Disegni d'ingombro per montaggio grandezze A, B
vista laterale vista anteriore (senza copertura frontale)
350 mm
sbarra Gsecondo EN50035 superficie montaggio
Asole
per viti M6
600 mm
600 mm
90 mm
180 mm
45 mm
180 mm
270 mm
grandezza C grandezza D
Fig. 5-3 Disegni d'ingombro per montaggio grandezze C,D
