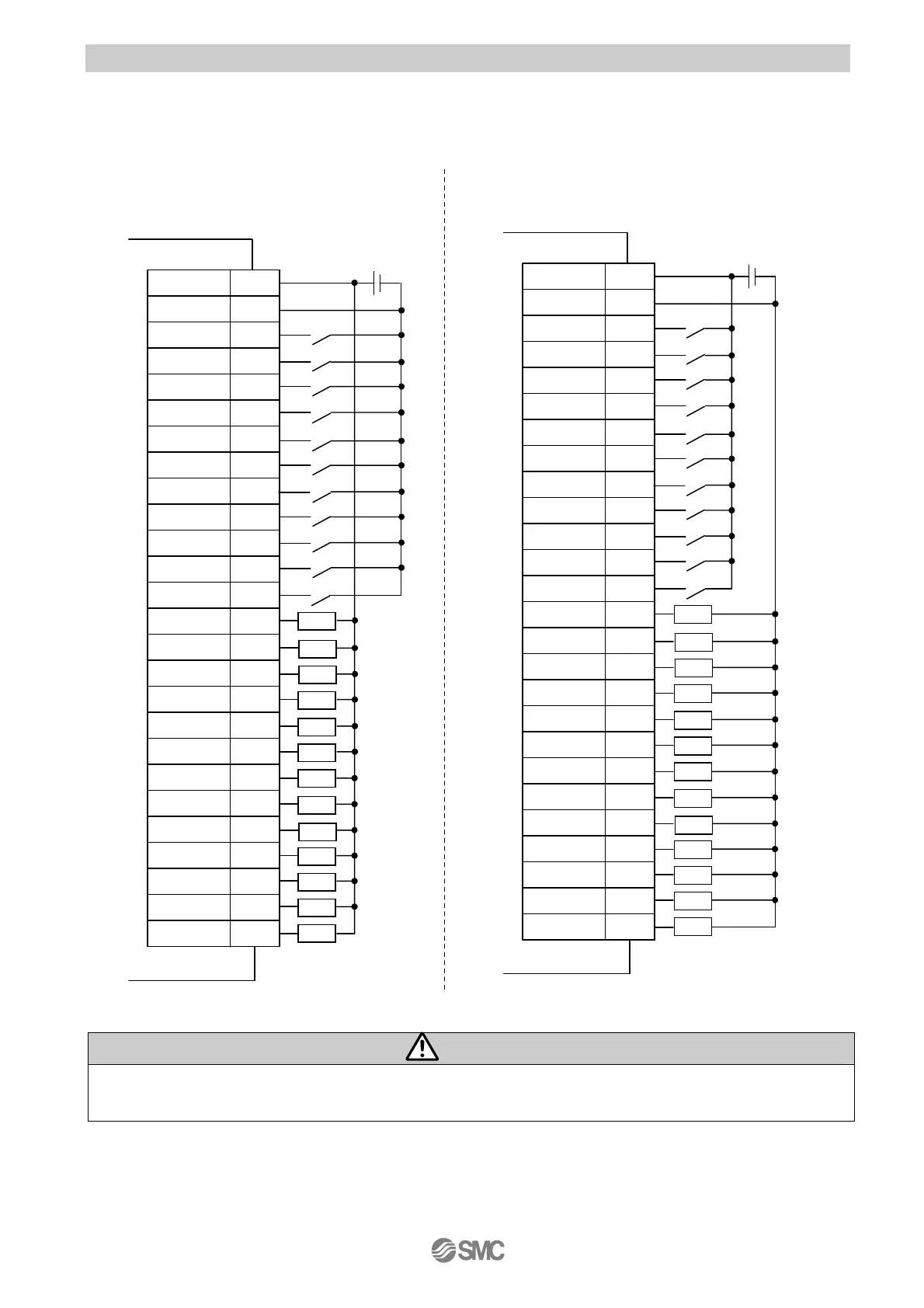

6.4 Parallel I/O Wiring Example
When you connect a PLC, etc. to the CN5 parallel I/O connector, please use the I/O cable (LEC-CN5-).
The wiring should be changed depending on the type of the parallel I/O (NPN or PNP).
Please wire referring to the following diagram
* NPN type * PNP type
Caution
The 24VDC controller power supply for CN1 and the 24VDC I/O power supply for CN5 should be
separated.
Load
24VDC
B12 *ESTOP
B13
*ALARM
B11 SVRE
B10 INP
B9 SETON
B8 AREA
B7 BUS
B6 OUT5
B5 OUT4
B4 OUT3
B3 OUT2
B2 OUT1
B1 OUT0
A13 SVON
A12 RESET
A11 DRIVE
A10 HOLD
A9 SETUP
A8 IN5
A7 IN4
A6 IN3
A5 IN2
A4 IN1
A3 IN0
A2 COM-
A1 COM+
CN5
I/O si
nal
owe
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
24VDC
B12*ESTOP
B13
*ALARM
B11SVRE
B10INP
B9SETON
B8AREA
B7BUS
B6OUT5
B5OUT4
B4OUT3
B3OUT2
B2OUT1
B1OUT0
A13SVON
A12RESET
A11DRIVE
A10HOLD
A9SETUP
A8IN5
A7IN4
A6IN3
A5IN2
A4IN1
A3IN0
A2COM-
A1COM+
CN5
I/O si
nal
owe
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
Load
