Sony KP-44PS2 - Page 60

1
A
B
C
D
E
2345
– 87 – – 88 – – 89 – – 90 –
(a)
AUDIO OUT, AUDIO PROTECT,
TUNER
IC
IC1101 D-3 D-3
IC1401 D-3
IC1402 A-4 A-2
IC1601 E-2 E-4
IC1602 E-1 E-4
IC1603 E-3 E-3
IC1604 E-3 E-3
IC1605 D-1 D-5
TRANSISTOR
*
Q1101 E-4 1
Q1102 E-4 1
Q1103 D-4 1
Q1104 D-4 1
Q1105 C-4 1
Q1201 D-4 1
Q1202 D-4 1
Q1203 D-4 1
Q1204 D-4 1
Q1205 C-3 1
Q1206 D-4 1
Q1207 D-3 1
Q1301 A-5 1
Q1302 A-5 1
Q1303 B-5 1
Q1304 B-5 1
Q1305 A-5 1
Q1306 A-5 1
Q1307 D-5 1
Q1308 E-2 1
Q1401 A-2 1
Q1402 B-3 1
Q1404 B-3 1
Q1406 B-3 1
• A BOARD SEMICONDUCTOR LOCATION
*
: Refer to Terminal name of
semiconductors in silk screen
printed circuit (see page 79)
Schematic diagram
< J (2/2) board
Q1408 A-2 1
Q1409 C-3 1
Q1410 A-2 1
Q1411 A-1 1
Q1412 A-1 1
Q1413 A-1 1
Q1421 D-1 1
Q1422 D-1 1
DIODE
*
D1101 D-4 3
D1102 D-4 3
D1103 D-4 3
D1104 D-4 3
D1105 D-3 6
D1106 D-4 6
D1107 C-3 4
D1108 D-4 3
D1109 C-4 3
D1110 C-3 4
D1111 C-3 4
D1112 C-3 4
D1201 C-3 8
D1202 E-2 4
D1203 C-3 8
D1204 E-3 8
D1205 E-3 3
D1206 D-3 3
D1401 C-3 3
D1402 B-3 3
D1403 B-3 3
D1404 C-3 3
D1405 C-3 3
D1406 C-3 8
D1410 D-3 4
D1411 E-3 4
D1421 D-1 3

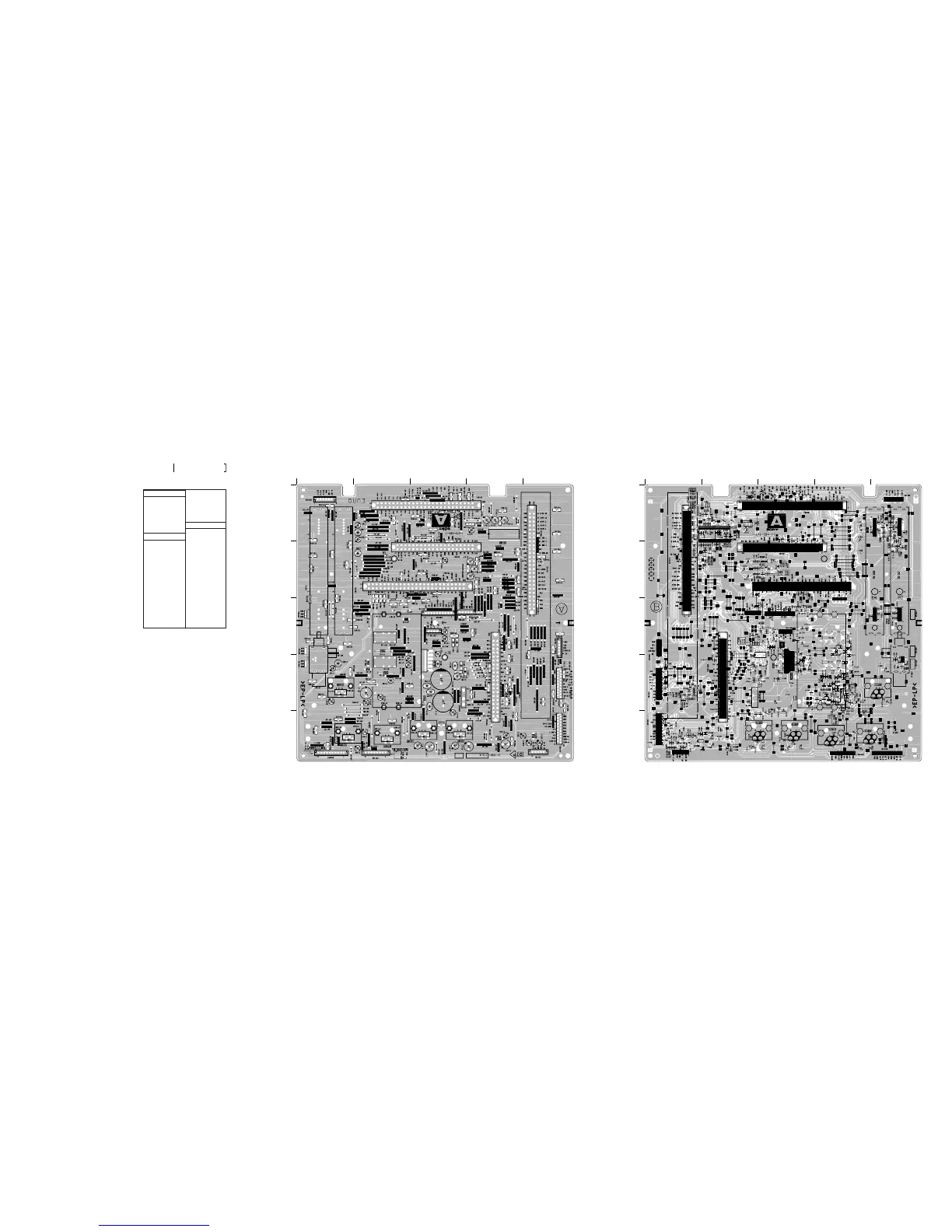

– A BOARD – (Component Side) (Conductor Side)
1
A
B
C
D
E
2345
Component
()
Side
Conductor
()
Side
Component
()
Side
Conductor
()
Side
Component
()
Side
Conductor
()
Side
