Sony MJ100 - 原点の使用方法

日本語
(J) 9

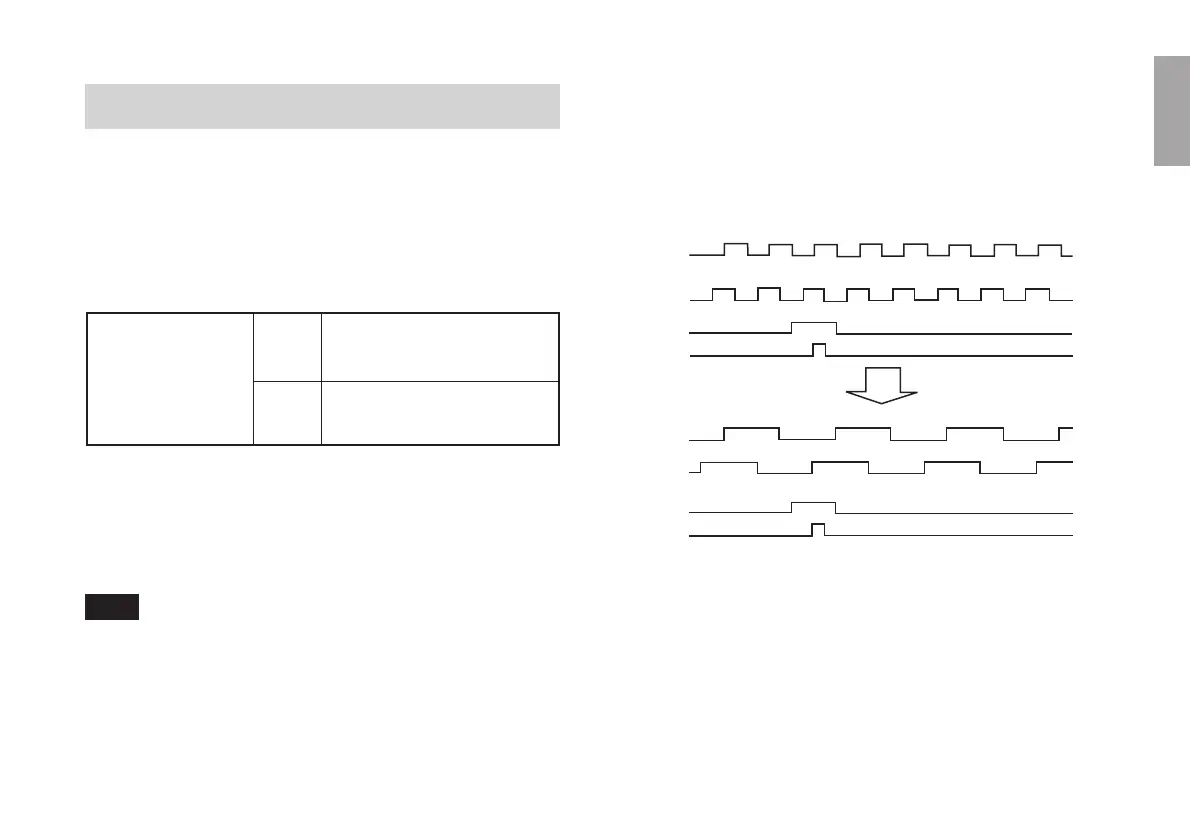

3-3. 原点の使用方法
MJ100/110は、別売りの原点センサSET-P16-1を原点入力コ
ネクタに接続したとき、A/B相に同期した原点出力信号を得
ることができます。
MODEスイッチ4の設定により原点出力信号幅を次のように
切り替えることができます。(図3-2参照)
1/4Zモード
ON A相とB相が共にHighレベルの
間、同期原点を出力します。
Zモード
OFF A相1周期の間、同期原点を出
力します。
SET-P16-1の原点信号の幅は、約8mmあります。
原点出力は、スケールの移動方向に対して両方向で出力され
るため移動方向で原点位置の差異が生じることがあります。
必ず原点設定を行った原点取込み方向でご使用ください。
MODEスイッチ4
注意
. 原点の取付けおよび取扱いは原点センサSET-P16-1に付
属の取扱説明書をご参照ください。
. 原点検出時の原点通過速度は、1mm/s以上の速度でご使
用ください。
. 1/2分割機能(MODEスイッチ10)は、A/B相同期原点に関
係しません。原点出力はMODEスイッチ6〜9で設定され
た分割時のA相の周期で決まります。そのため1/2分割あ
り(MODEスイッチ10OFF)で使用した場合はA/B相同期
原点になりません。
1/2分割なし
A相
B相
Z相
1/2分割あり
A相
B相
Z相
. 1/2分割あり(MODEスイッチ10OFF)で、原点出力信号幅
を1/4Zモードで使用した場合、原点が出力されないこと
があります。
1/2分割あり(MODEスイッチ10OFF)で以下の分解能設定
時には、Zモードでご使用ください。
PL25接続時分解能:20um,100um
PL60接続時分解能:8um,40um
その他の分解能では、原点設定を行った後は常に同じ位
置で原点が出力されます。






