Sony MJ100 - 3 Betrieb; Teilebezeichnungen

Deutsch
4 (G)
3. Betrieb
2 ABS-Lampe
5 Ausgangs-Steckverbinder
ALM
LEVEL
SPEED
MJ100
OFF OFF
ON OFF
OFF ON
ON ON
ABS
1
12345678910
2
3
4
5
6
7
8
9
10
MODE
OFFON
3-1. Teilebezeichnungen
1 MODE-Schalter
Dient zur Einstellung von Bezugspunkt,
A/B-Phasenrichtung und Auflösung.
2 ABS-Lampe
Leuchtet auf, wenn das Bezugspunkt-
Eingangssignal auf ON geschaltet ist.
3 POS.-Lampe
Wird zur Einstellung des Bezugspunkts
verwendet.
4 ALARM-Lampe
Leuchtet auf, wenn ein Alarm erzeugt wird.
LEVEL zeigt einen Pegelalarm für das
Eingangssignal an, während SPEED einen
Übergeschwindigkeitsalarm anzeigt.
5 Ausgangs-Steckverbinder
Dieser Steckverbinder wird für die
Stromeingabe und die Ausgabe der
einzelnen Signale verwendet.
6 Bezugspunkt-Steckverbinder
Dieser Steckverbinder wird für die
Eingabe des Bezugspunktsignals
verwendet.
7 Lesekopfkablesteckverbinder
Steckverbinder fü r Lesekopf-
Signaleingabe.

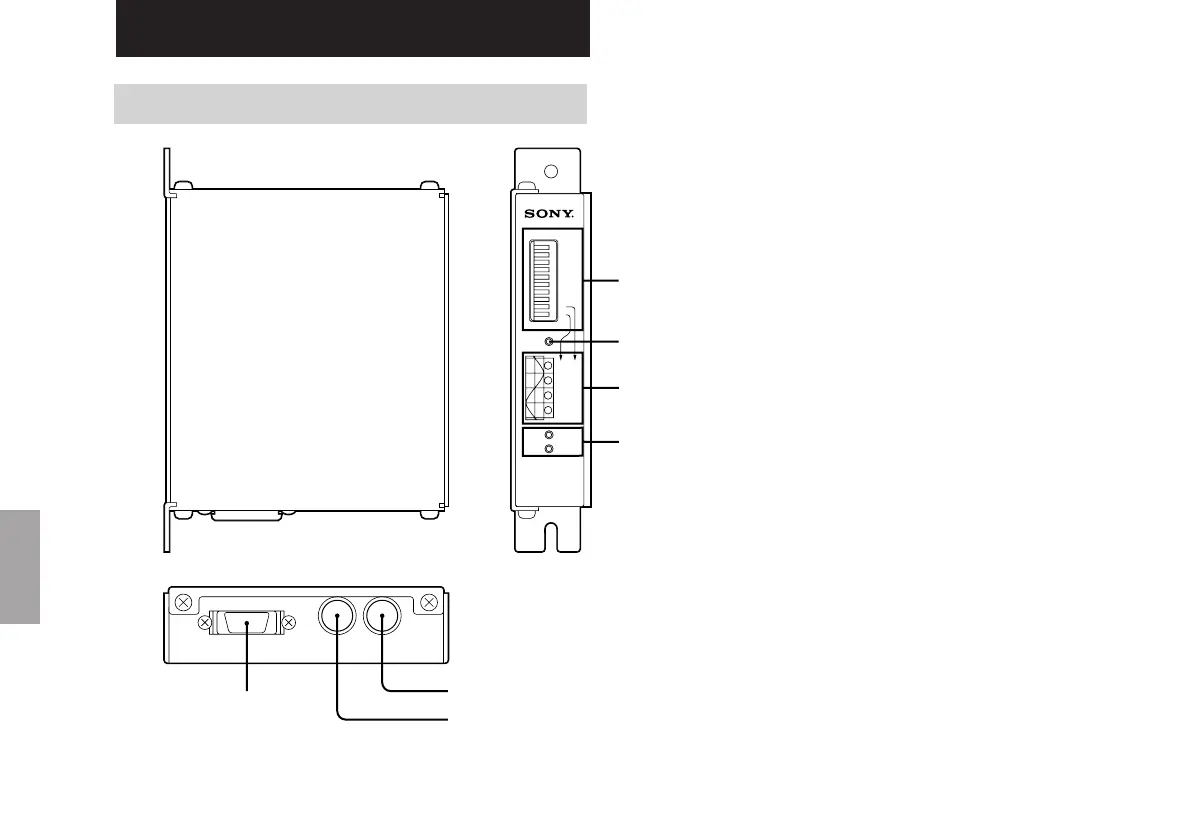

Abb. 3-1
1 MODE-Schalter
3 POS.-Lampe
4 ALARM-Lampe
7 Lesekopfkablesteckverbinder
6 Bezugspunkt-Steckverbinder
