Sony MJ100 - 5 Technische Daten

Deutsch
16 (G)
5. Technische Daten
Maximale Ansprechgeschwindigkeit
Die Ansprechgeschwindigkeit ist je nach
Phasendifferenz unterschiedlich. Informationen
zur Beziehung zwischen Phasendifferenz und
Ansprechgeschwindigkeit unter „3-5. Maximale
Ansprechgeschwindigkeit“ und in Abb. 5-1.
Externer Bezugspunkt und Kabellänge
SET-P16-1 kann verwendet werden.
Max. 31,5m
Alarmsignal Siehe „3-6. Alarmsignal“.
Versorgungsspannung
MJ100: DC 4,5 V bis 6 V
MJ110: DC 11V bis 31 V
Leistungsaufnahme
MJ100: 4 W
MJ110: 3 W
Temperatur Betrieb: 0 bis +45 dC
Lager: –20 bis +60 dC
Masse 350 g
Zubehör Ausgangs-Steckverbinders ............................. 1 Satz
Steckverbinders Deckel ..........................................1
Bedienungsanleitung .............................................. 1
Befestigungsschraube ............................................2
Ferritkern .............................................................. 1
Ausflöung Siehe „3-2-1. Einstellen der Auflösung“.
Minimale Phasendifferenz
MJ100 : 100 ns, MJ110 : 1 us
Siehe „3-2-3. Ausgangsphasendifferenz“.
Kompatible Lesekopf- und Maßstabseinheiten:
PL25 +SL110, SL130
PL60 +SL331
Länge des Lesekopf-Verbindungskabels
Max. 33m
Ausgangssignal
Siehe Abb. 3-2 und Abb. 3-3.
Bezugspunktsignale
Bezugspunktsignale werden je nach der Einstellung
entweder während eines Zyklus des A/B-
Quadratursignals (Z-Modus) oder bei hohem Pegel der
Signale der Phase A und B (1/4-Z-Modus) ausgegeben.
Siehe Abb. 3-2.

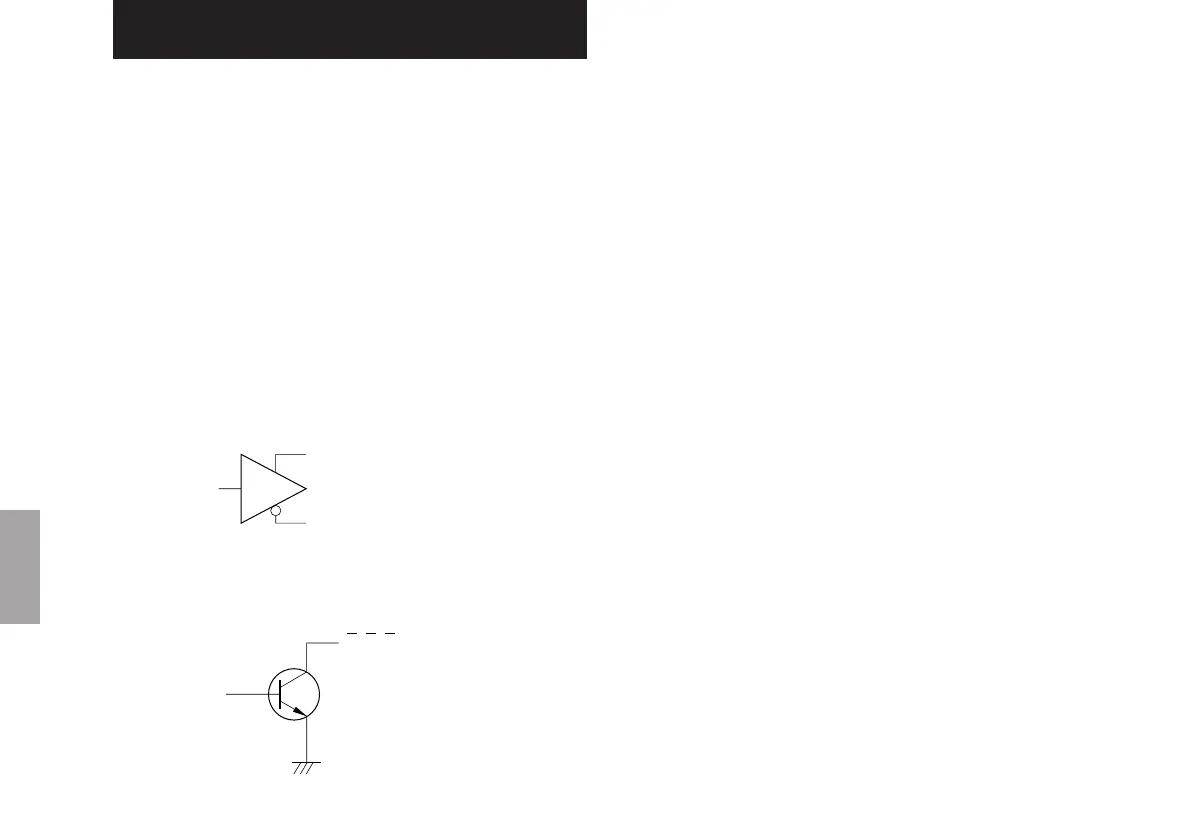

Ausgangs-Schaltkreis
MJ100: Spannungsdifferenz-Leitungstreiber
(MC34C87)
Für die Empfägerschaltung ist der MC34C86 oder
ein gleichwertiges Bauteil zu verwenden.
MJ110: Offener Kollektor
PCA, PCB, PCZ, ALARM
U, V, W
*PCA, *PCB, *PCZ, *ALARM
*U, *V, *W
A, B, Z, AL
Maximal Nennspannung: 31 V
Maximal Nennstromstärke: 50 mA
