Deutsch
(G) 15
Ausgangsimpulse

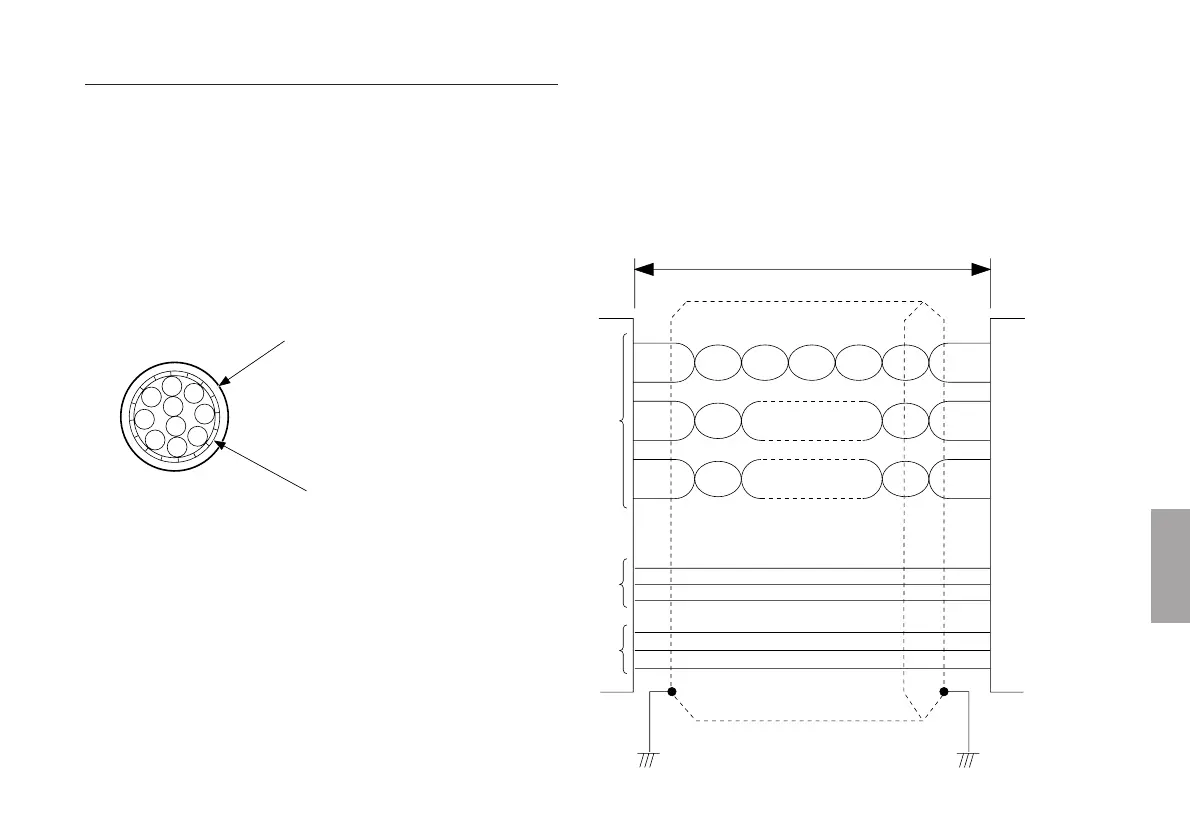

Signal-Ausgangskabel
Verwenden Sie zum Anschluß an den Ausgangssteckverbinder
ein abgeschirmtes Kabel, wie unten gezeigt. Den
Abschirmdraht am Interpolatorende des Kabels mit dem
Gehäuse des Ausgangssteckers verbinden.
Zur Verbesserung der Störfestigkeit ist die Kabellänge
möglichst kurz zu halten.
Spannungsdifferenz-Leitungstreiberansgang (MJ100)
. Für die Empfängerschaltung ist der MC34C86 oder ein
gleich wertiges Bauteil zu verwenden.
. Sicherstellen, daß die Stromversorgungsspannung an
der Eingangsklemme des Interpolators im Bereich
zwischen 4,5 V bis 6 V Gleichstrom liegt.
Open-Collector Ausgang (MJ110)
. Das Ausgangskabel sollte eine Dicke von AWG26 oder
28 und eine Länge von höchstens 30 m haben.
. Sicherstellen, daß die Stromversorgungsspannung an
der Eingangsklemme des Interpolators 11 V bis 31 V
Gleichstrom beträgt.
Wickeldraht dicker als AWG 28
Empfangsanlage
50 m oder weniger
Ausgang : A/B-Phase,
Bezugspunktsignale,
Alarmsignal
U-/ V-/ W-Phase
Querschnitt des Kabels
Mantel
Spinndraht
MJ100
+5 V
0 V
