Sony MJ100 - 4 Ausgangs-Steckverbinders

Deutsch
14 (G)
4. Ausgangs-Steckverbinders
Verwendet Anschlüsse
Buchse: PCR-E20LMDT (Honda Tushin Kogyo)
Zubehör

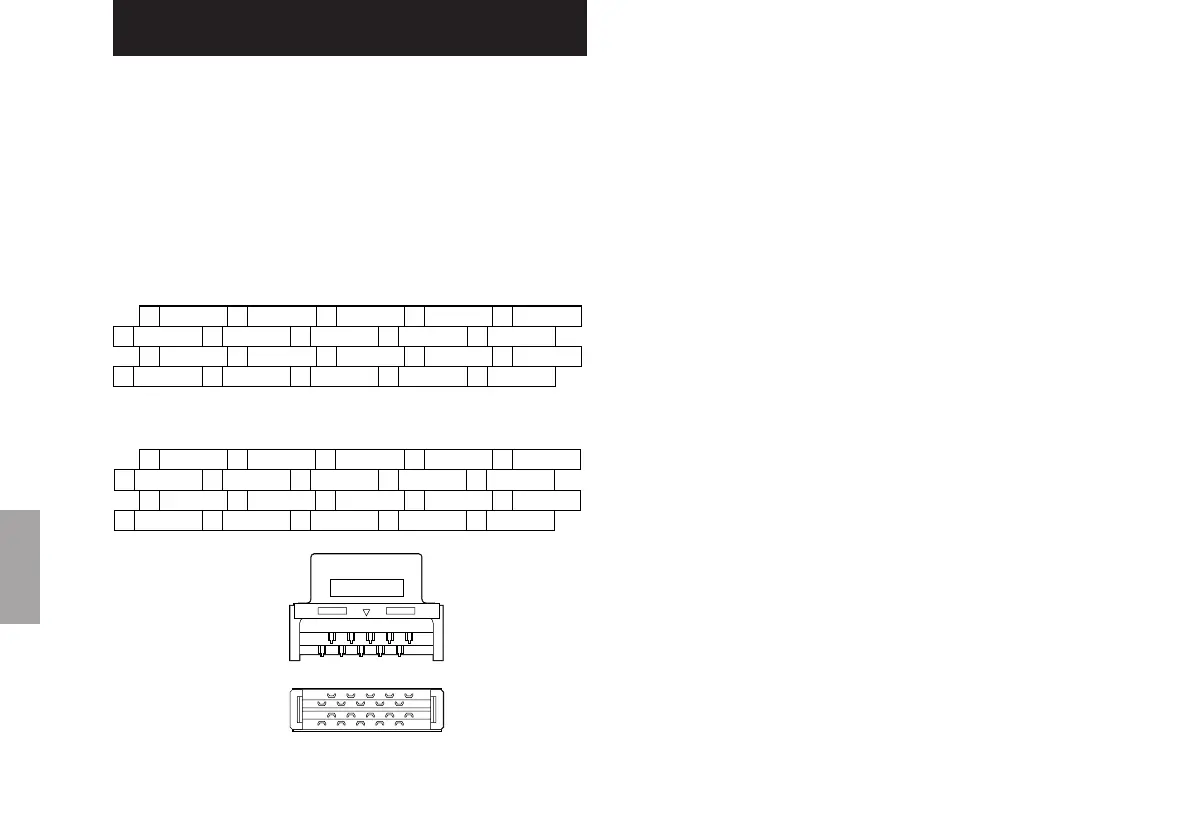

Stecker: PCR-E20FS(Honda Tushin Kogyo)(Abb.4-1)
Steckergehäuse: PCR-E20LC(Honda Tushin Kogyo)
Der Zubehörstecker (PCR-E20FS) ist gemäß Abb. 4-1
anzuschließen.
MJ100 (Spannungsdifferenz-Leitungstreiberausgang)
MJ110 (Open-Collector-Ausgang)
246810
13579
12 14 16 18 20
11 13 15 17 19
+Vcc
+Vcc+Vcc0 V
B
A
AL
Z
0 V0 V
246810
13579
12 14 16 18 20
11 13 15 17 19
*PCA
PCA +Vcc
+Vcc+Vcc0 V
ALM *ALM
PCB PCZ
*PCB *PCZ V W
U
*V *W
*U
0 V0 V
HONDA
2468 10
13579
12 14 16 18 20
11 13 15 17 19
Abb. 4-1
! Vorsicht
. Kein Kabel an einen Stift ohne Beschreibung anschließen.
.+Vcc (Stromversorgungsspannung) ist für MJ100 und
MJ110 unterschiedlich. Keine Spannungen außerhalb
des angegebenen Bereichs anlegen, weil dies zu
Beschädigung der Geräte führen kann. Einzelheiten
unter „3-7. Stromversorgung“.
. „0 V“ ist die Schaltungserde. Diese Klemme ist mit der
Rahmenmasse des Gerätegehäuses oder mit einer
anderen Masse nicht verbunden.
