Sony MJ100 - 使用方法; 各部の名称

日本語
4 (J)
3. 使用方法
3-1.各部の名称
1 MODEスイッチ
原点設定、A/B相の方向性、分解能を設
定します。
2 ABSランプ
原点入力信号がONのとき点灯します。
3 POS.ランプ
原点設定時に使用します。
4 ALARMランプ
アラーム発生時に点灯します。LEVELは
入力信号のレベルアラーム、SPEEDは速
度超過アラームです。
5 出力コネクタ
電源入力用、各信号出力用コネクタです。
6 原点コネクタ
原点信号入力用コネクタです。
7 ヘッドケーブルコネクタ
ヘッドユニット信号入力コネクタです。

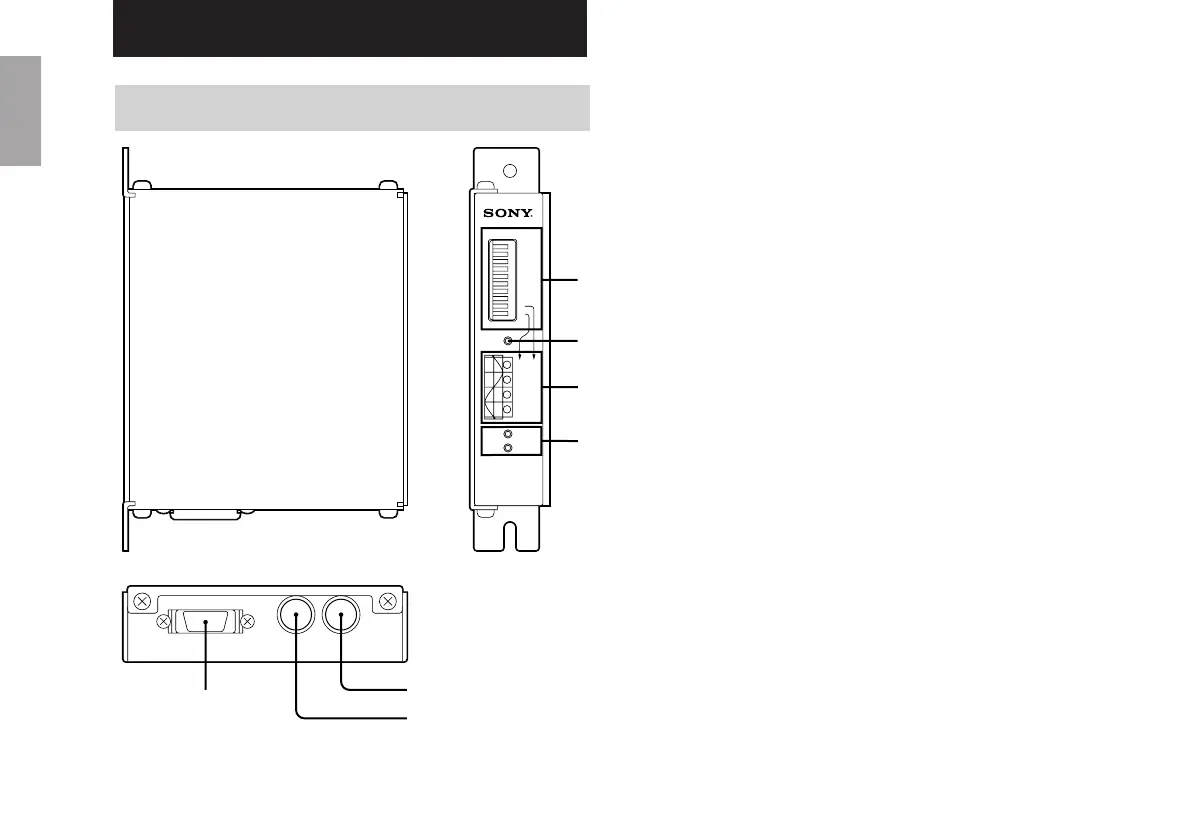

図3-1.
1MODEスイッチ
2ABSランプ
3POS.ランプ
4ALARMランプ
7ヘッドケーブルコネクタ
6原点コネクタ
5出力コネクタ
ALM
LEVEL
SPEED
MJ100
OFF OFF
ON OFF
OFF ON
ON ON
ABS
1
12345678910
2
3
4
5
6
7
8
9
10
MODE
OFFON
